Instrumento de Prospección Electro-Sísmica Ligero y Portátil, Fácil de Operar, Instrumento Electro-Sísmico para Exploración Minera Profunda, Instrumento Electro-Sísmico de Alta Potencia

Configuración principal: (generador dedicado, sin necesidad de fuente rectificadora, ahorrando 40-200 KG de peso)

Configuración principal: generador dedicado, transmisor, receptor (1-7 unidades), simulador, carga ficticia, cable, electrodo, software, etc.

1. Usos principales

El instrumento de prospección de polarización inducida de alta potencia A-DJF5-2 utiliza un generador especial m, el voltaje máximo de suministro de energía puede alcanzar 1000V/CC, suministro de energía de alta potencia a la tierra, a través del receptor para recibir y procesar los parámetros relevantes de resistividad aparente y tasa de polarización inducida. De acuerdo con los principios básicos del método de resistividad y el método de polarización inducida y los cambios anómalos de varios cuerpos geológicos, se analiza y juzga. Se utiliza principalmente para el levantamiento general y la exploración detallada de varias minas de metales y minas no metálicas.

2. Características principales

1. El transmisor y el receptor son diseños de tipo dividido. Un transmisor se puede configurar con hasta 7 receptores para uso simultáneo, lo que mejora enormemente la eficiencia del trabajo y la flexibilidad del diseño del cableado.

2. El transmisor y el receptor utilizan control de sincronización en el dominio del tiempo y almacenan datos por separado para el procesamiento y análisis de datos.

3. Control por microcomputadora, pantalla LCD de gran tamaño. El transmisor puede almacenar la corriente de suministro de energía en tiempo real y está equipado con una interfaz serial RS-232 para conectarse a una computadora para la transmisión de datos y utilizar software para calcular la resistividad aparente.

4. El sistema de suministro de energía de alto voltaje y alta corriente puede satisfacer los requisitos de exploración a diferentes profundidades. También tiene funciones de protección contra sobretensión y sobrecorriente.

5. El sistema es un producto de alta tecnología que integra geofísica, tecnología electrónica, tecnología informática y tecnología de procesamiento de información, y está dirigido a campos de aplicación como hidrogeología, geología mineral, geología de ingeniería, geología energética y geología ambiental.

3. Indicadores técnicos

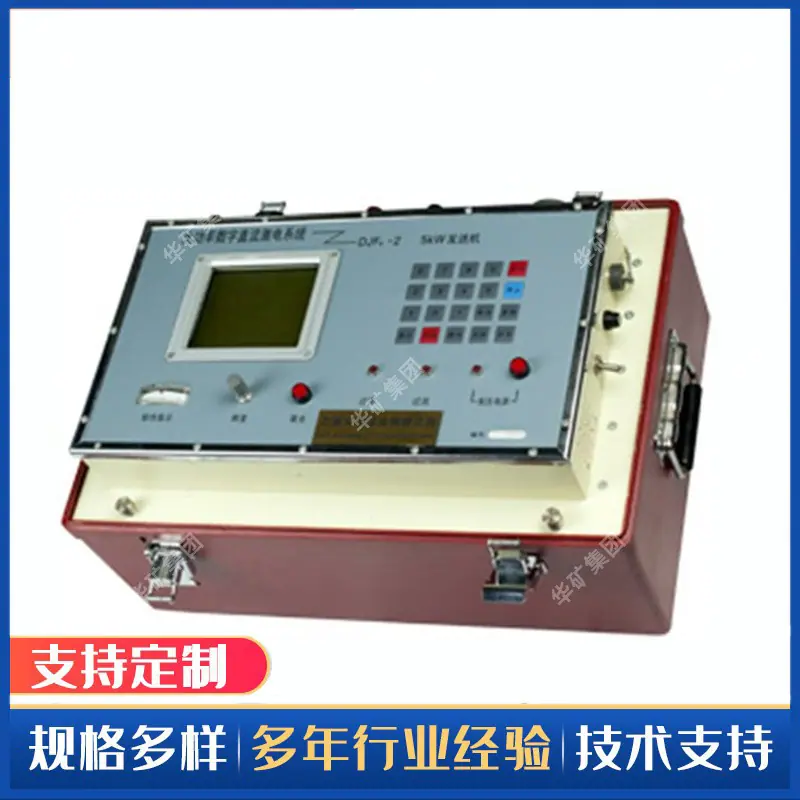

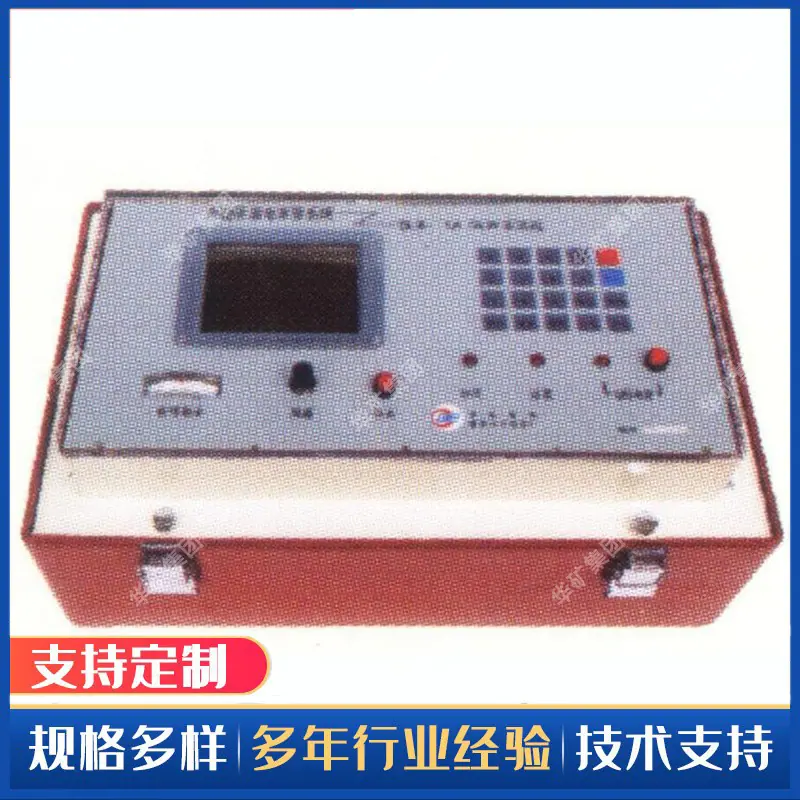

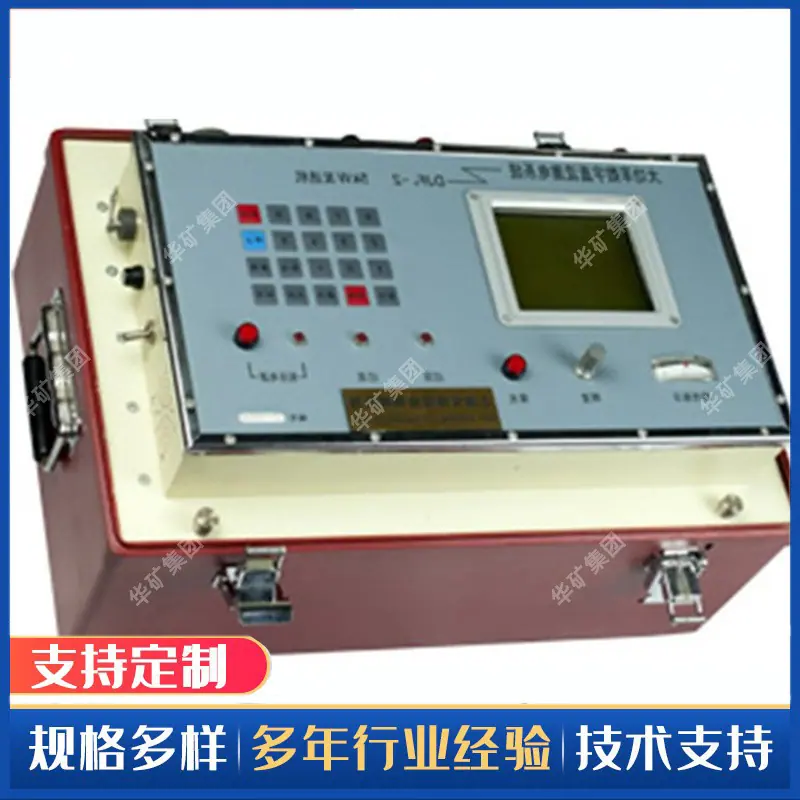

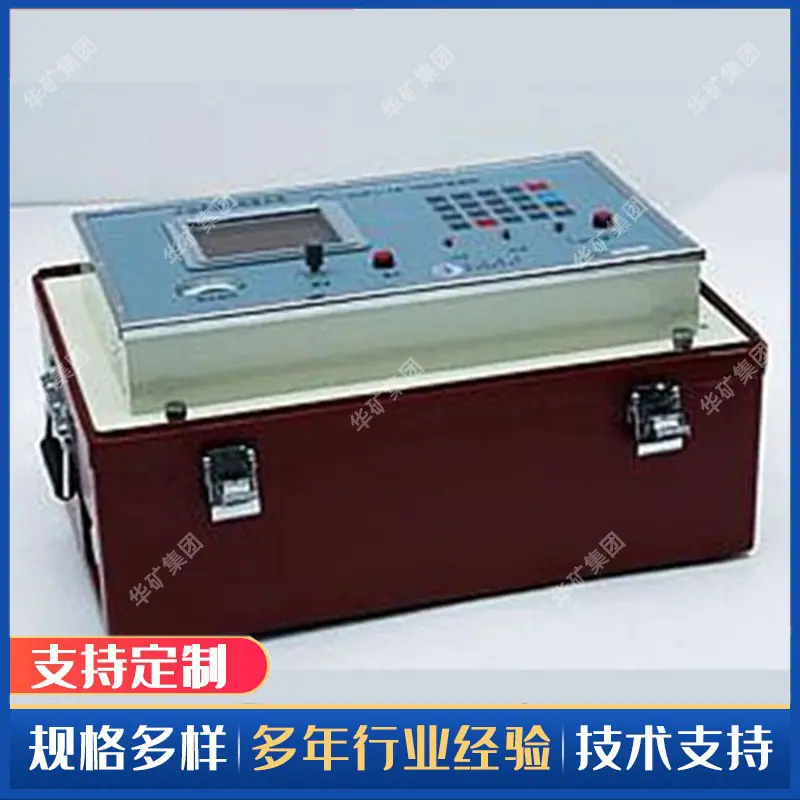

1. Transmisor

Voltaje de entrada: 0-1000V;

Forma de onda de salida onda cuadrada relación de trabajo 1:1;

Tiempo: 1 a 60 segundos, opcional;

Corriente de suministro máxima: 7A;

Potencia de salida máxima: 5KW;

Temperatura de trabajo: -10℃～+50℃.

Peso del transmisor: 15 kg; volumen: 476×309×247 mm

Peso de la fuente de alimentación rectificadora: 75 kg;

2. Parámetros Técnicos del Receptor

Voltaje máximo de medición: ±3V

Resolución de voltaje de medición: 0.01mV

Precisión del voltaje de medición: ±1%

Ciclo de suministro de energía: 4, 8, 16 segundos

Medición de polarizabilidad: ±0.1 resolución 0.01

Número de repeticiones de medición: 1-10 opcional

Tiempo de retardo del instrumento: 100ms-1000ms se puede establecer arbitrariamente

Mejor que suprimir la interferencia de la frecuencia de potencia de 50 Hz: 80 dB

Impedancia de entrada: ＞30 MΩ;

Capacidad de almacenamiento de datos: 128KB;

Temperatura de trabajo de la máquina: -20℃～70℃

Humedad: 95%.

Dimensiones: 245×95×245mm

Parámetros de medición: Vp y cuatro valores Ms, con una relación de ancho de 1:2:4:8;

4. Funciones y características del transmisor de detección de micro-potencia (simulador)

Se utiliza como fuente de señal de receptor para verificar si el receptor funciona normal o anormalmente.

Se puede usar como un transmisor de micropotencia para detectar muestras de roca o afloramientos de mena de campo (con un receptor)

Se puede usar para la calibración del receptor.

5. Propósito principal de la carga ficticia

Dado que la fuente de alimentación rectificada de alto voltaje del transmisor de alta potencia depende de la energía CC de alto voltaje proporcionada por la energía CA de 220 V generada por el generador a través de la rectificación por transformador, suministra energía a tierra a través del circuito puente con una señal de onda cuadrada con un ciclo de trabajo de 1:1. Cuando se detiene el suministro de energía, el generador está en estado de vacío, lo cual es propenso al embalamiento, lo cual no es bueno para el generador. Por lo tanto, durante el tiempo de parada del suministro de energía, el generador suministra energía a la carga ficticia para mantener el equilibrio del generador.

La carga ficticia está dividida en 10 niveles: 24Ω, 48Ω, 72Ω, 96Ω, 120Ω, 144Ω, 168Ω, 192Ω, 216Ω, 240Ω, etc.; la corriente máxima soportada I=6A
