El Instrumento de Imagen de Perforación Minera Multifuncional Integrado a Prueba de Explosiones Subterráneo Cxk3.7C de Zhongsheng Mining Tiene Alta Precisión de Posicionamiento

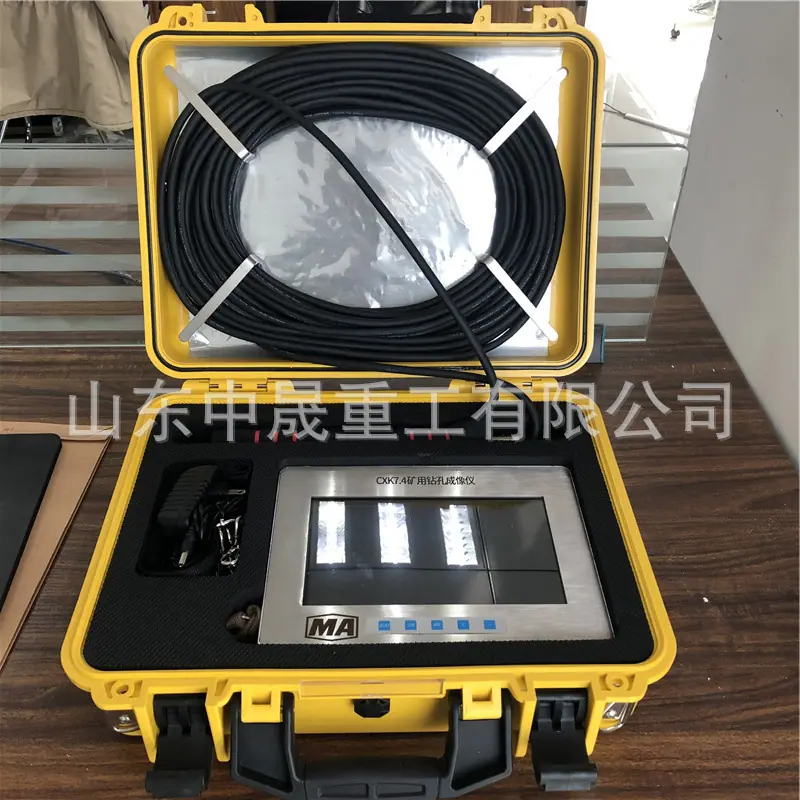

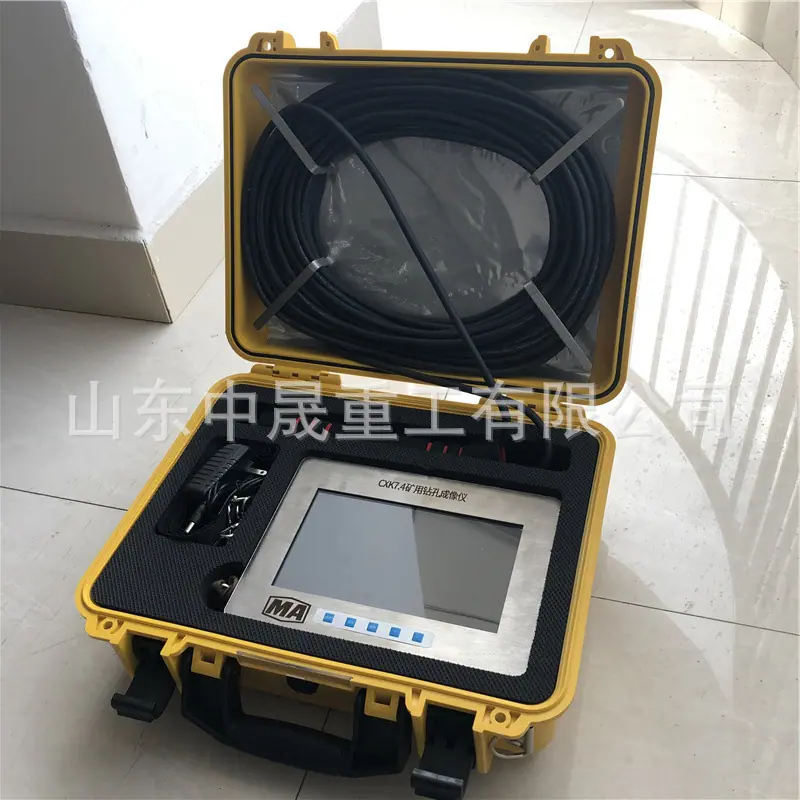

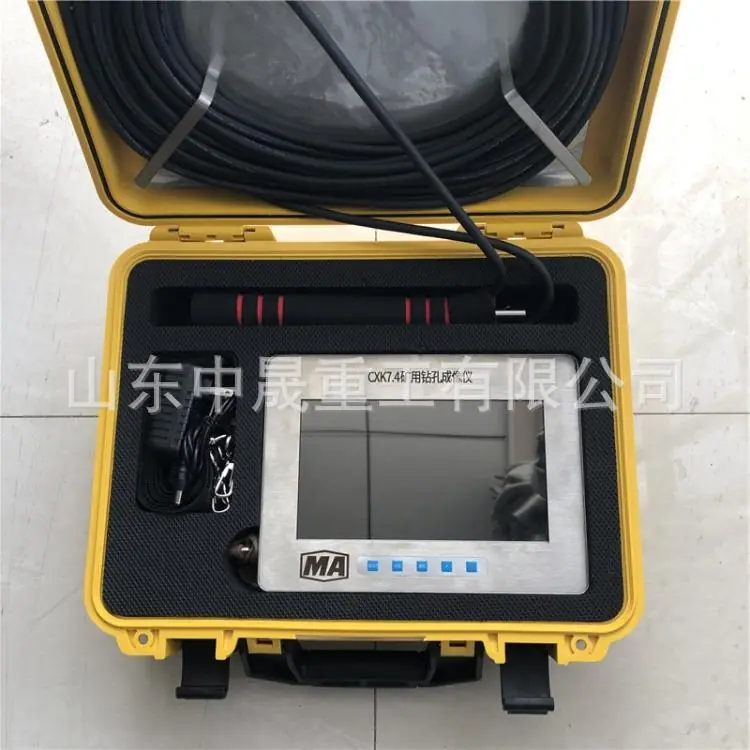

Introducción del producto de imágenes de perforación minera:

El instrumento es adecuado para todo tipo de inspecciones de barrenos en condiciones adversas en minas de carbón. Puede obtener imágenes y registrar toda la pared del barreno, capturar imágenes de partes clave y ampliar partes. Se utiliza principalmente para observar la ocurrencia y el desarrollo de fisuras de falla, acuíferos, cuevas kársticas y la ubicación de salidas de acuíferos; observar la dirección, el espesor, la inclinación y la inclinación de vetas de carbón y otros cuerpos minerales, el grado de ganga interestratificada y grietas de separación con la capa de roca superior, etc.; distinguir varias estructuras geológicas como cuerpos minerales, cuerpos rocosos, vetas de carbón y capas de suelo. El dispositivo adopta tecnología integrada avanzada y se desarrolla basado en el sistema Android. Integra funciones como adquisición y almacenamiento de imágenes de barrenos, adquisición y almacenamiento de video, medición de trayectoria de barrenos, medición de profundidad, expansión y empalme de imágenes, y satisface las necesidades de observación integral e intuitiva del usuario para barrenos en una sola medición.

Parámetros del producto generador de imágenes para perforación minera:

• Tipo de producto Portátil

•Tiempo de trabajo continuo no menor a 8h

• Formato de grabación de video MPEG-4

• Pantalla táctil a color de 7 pulgadas

• Capacidad de almacenamiento no menor a 32G

• Peso del producto: unidad principal aproximadamente 2,5 kg, contador aproximadamente 1 kg

La sonda 26T pesa aproximadamente 0.8 kg, la sonda 42T pesa aproximadamente 1.2 kg

• El error de medición de profundidad no es mayor que ±1%

•Intensidad de luz no inferior a 1000 Lux

• Rango de medición de inclinación: ±90°, precisión: ±0.2°, resolución: 0.01°

•Rango de medición de acimut: 0°~360°, precisión: ±1,5°, resolución: 0,01°

• Ángulo de Cara de Herramienta                 Rango de Medición 0°~360°, Precisión ±1.5°, Resolución: 0.01°

• Resolución no menor a 700 líneas
