Bomba Neumática de Dragado y Aguas Residuales a Prueba de Explosiones de Mina, Bomba de Dragado Neumática de Diseño Razonable para Sedimentos y Aguas Residuales de Mina

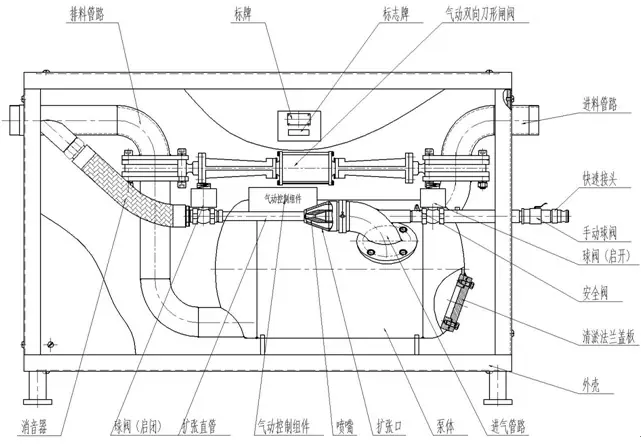

La bomba neumática de desarenado y aguas residuales QYF17-20 incluye el cuerpo principal, el sistema de control y los componentes de succión por vacío, etc., consulte el diagrama estructural.

1. Parte principal: Consta de un cuerpo de bomba, una tubería de alimentación y una tubería de descarga. Su función es succionar y descargar materiales.

2. Sistema de control: El sistema de control utiliza principalmente la combinación orgánica de válvulas de inversión controladas por aire, interruptores de recorrido, válvulas de lanzadera, válvulas de bola, válvulas de inversión de lógica de tiempo y otros cuerpos de válvulas para realizar el control y la conmutación de los actuadores, a fin de lograr una conversión ordenada entre succión y descarga de materiales cuando la unidad está funcionando;

3. Ensamblaje de succión por vacío: El ensamblaje de succión por vacío se compone principalmente de una boquilla de Laval que primero se contrae y luego se expande, una cámara de presión negativa y un tubo de expansión. Está diseñado basándose en el principio del efecto Venturi, incluyendo un puerto de suministro de aire, un puerto de escape y un puerto de vacío. Cuando la presión de suministro de aire del puerto de suministro de aire es superior al valor correspondiente, la boquilla expulsa un chorro. Debido a la viscosidad del gas, el chorro de alta velocidad succiona el gas de la cámara de presión negativa, de modo que la cámara forma un mayor grado de vacío. El rendimiento del generador de vacío está relacionado con muchos factores, como el diámetro mínimo de la boquilla, la forma y el diámetro de los tubos de contracción y difusión, sus posiciones relativas y la presión de la fuente de gas. El ensamblaje de succión por vacío se conecta al puerto de succión a través del cuerpo de la bomba. Cuando el sistema de control cambia cíclicamente para controlar el funcionamiento del cilindro, se puede completar el proceso de succión y descarga de la unidad.

Modelo QYF17-20

Caudal m³/h17

Levantar m20

Consumo de gas m³/min7.5

Presión de trabajo MPa0.55

Ciclo de succión 6s

Ciclo de emisión 6s

Dimensiones de instalación (largo × ancho × alto) mm 1830 × 782 × 890
