Esquema Cilindro SMC Doble Efecto Tipo de Montaje Cdg1Bn63-75Jz

Resumen del Método de Montaje del Cilindro de Doble Efecto SMC CDG1BN63-75JZ

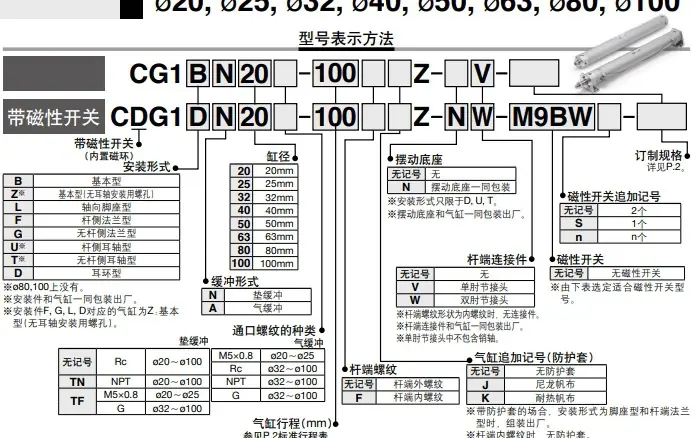

Parámetros de Características:
El tipo de cilindro debe seleccionarse en función de los requisitos de la tarea que realizará. Por ejemplo, si el cilindro necesita llegar al final de su carrera sin impacto ni ruido, se debe elegir un cilindro amortiguado; si se requiere un diseño ligero, se debe seleccionar un cilindro ligero; si el espacio de instalación es limitado y la carrera es corta, se puede elegir un cilindro de tipo delgado; si hay cargas laterales, se puede elegir un cilindro con varilla guía; si se requiere alta precisión de frenado, se debe elegir un cilindro de bloqueo; si la varilla del pistón no debe girar, se puede elegir un cilindro con función de varilla no giratoria; además del movimiento lineal alternativo de la varilla del pistón, si el cuerpo del cilindro también necesita oscilar, se puede elegir un cilindro con montaje de muñón o montaje de horquilla, etc. La figura siguiente es una tabla de las características principales de los cilindros SMC, que puede utilizarse como referencia durante la selección.

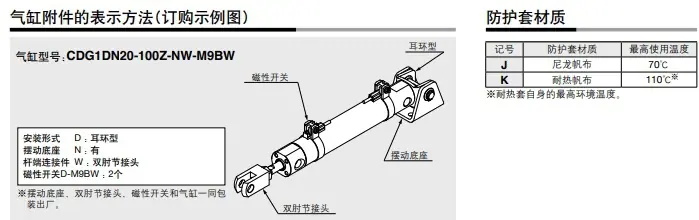

Marca de seguimiento de cilindro J Cubierta protectora de lona de nailon
Marca de Doble Trazo - Sin Marca de Doble Trazo
Carrera del Cilindro 2 - Sin Carrera del Cilindro 2
Seguidor de Cilindro Mark 2 - Rosca Externa en el Extremo de la Varilla, Sin Funda Protectora
diámetro del cilindro 63 diámetro del cilindro 63mm
Tipos de roscas de puerto - Amortiguador con junta: Rc; Amortiguador de aire: M5X0.8/Rc
Carrera del cilindro 75 Carrera del cilindro 75 mm
Forma de la rosca del extremo de biela - Rosca exterior del extremo de biela
Marca de Ajuste de Itinerario - Ninguna
Anillo magnético D incorporado Anillo magnético incorporado
Método de Instalación B Tipo Básico
Amortiguador de Goma Tipo N
