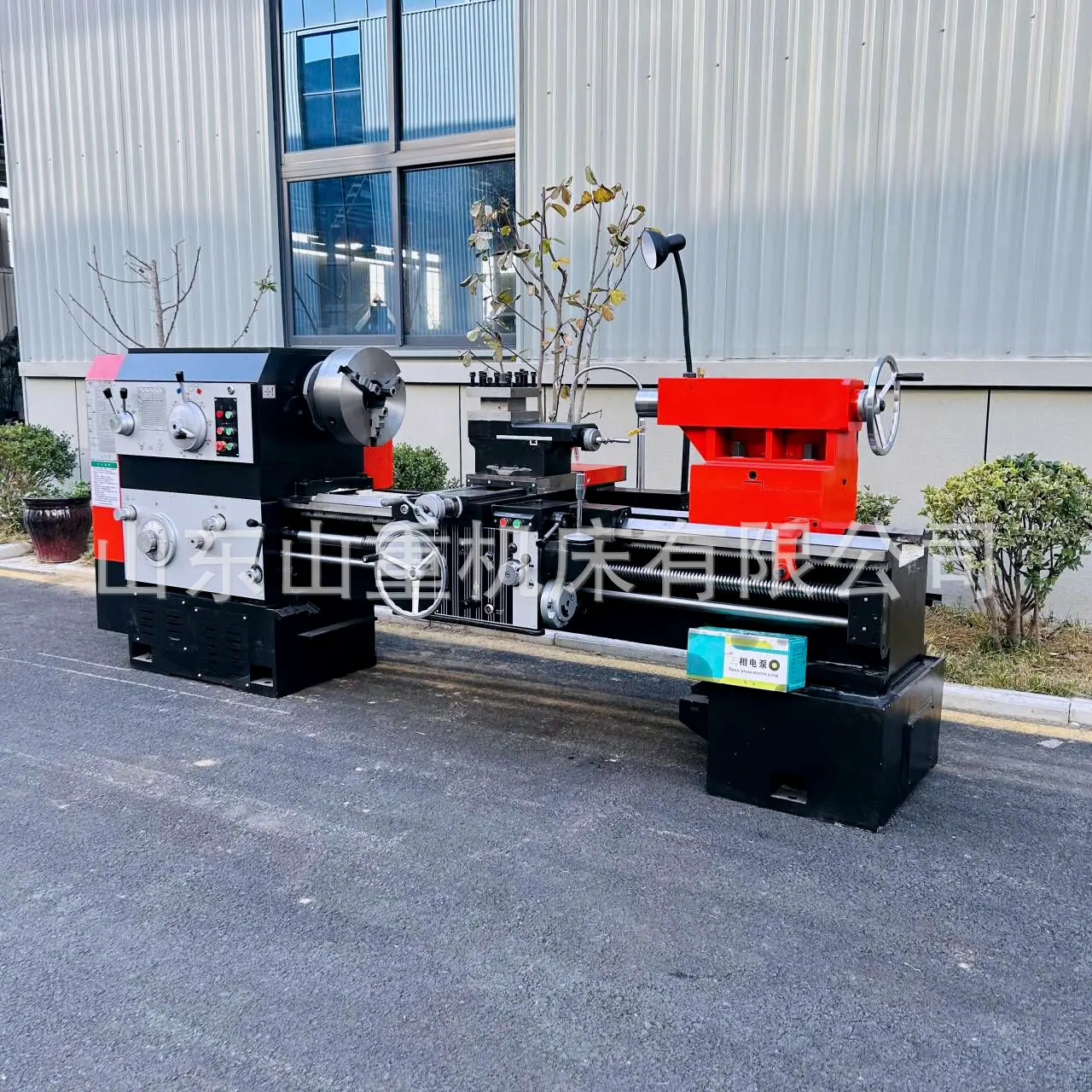

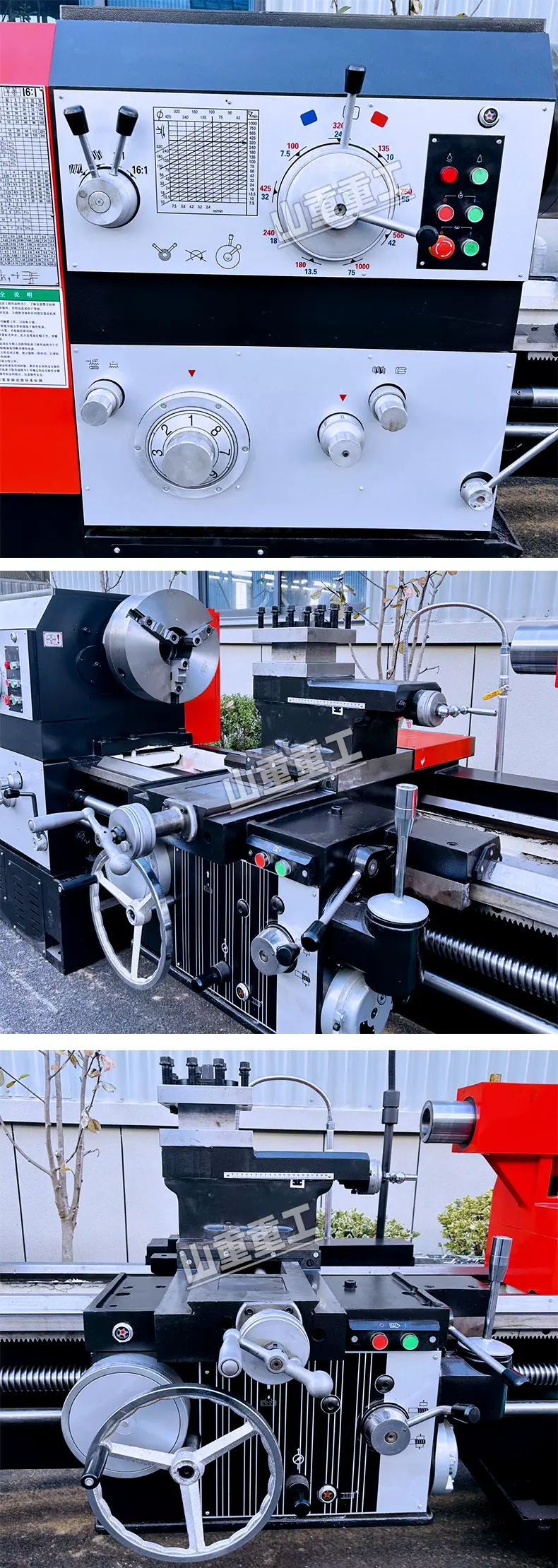

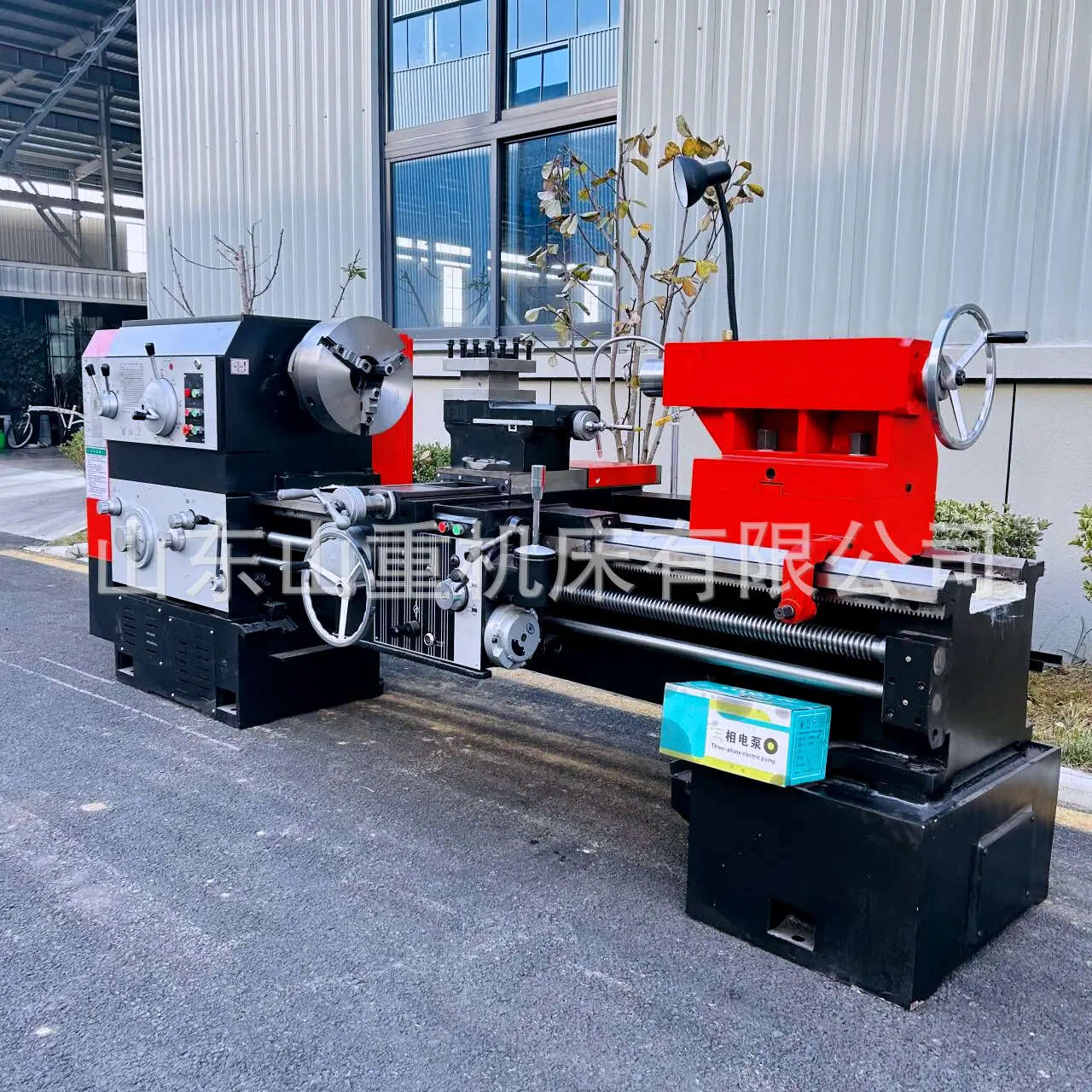

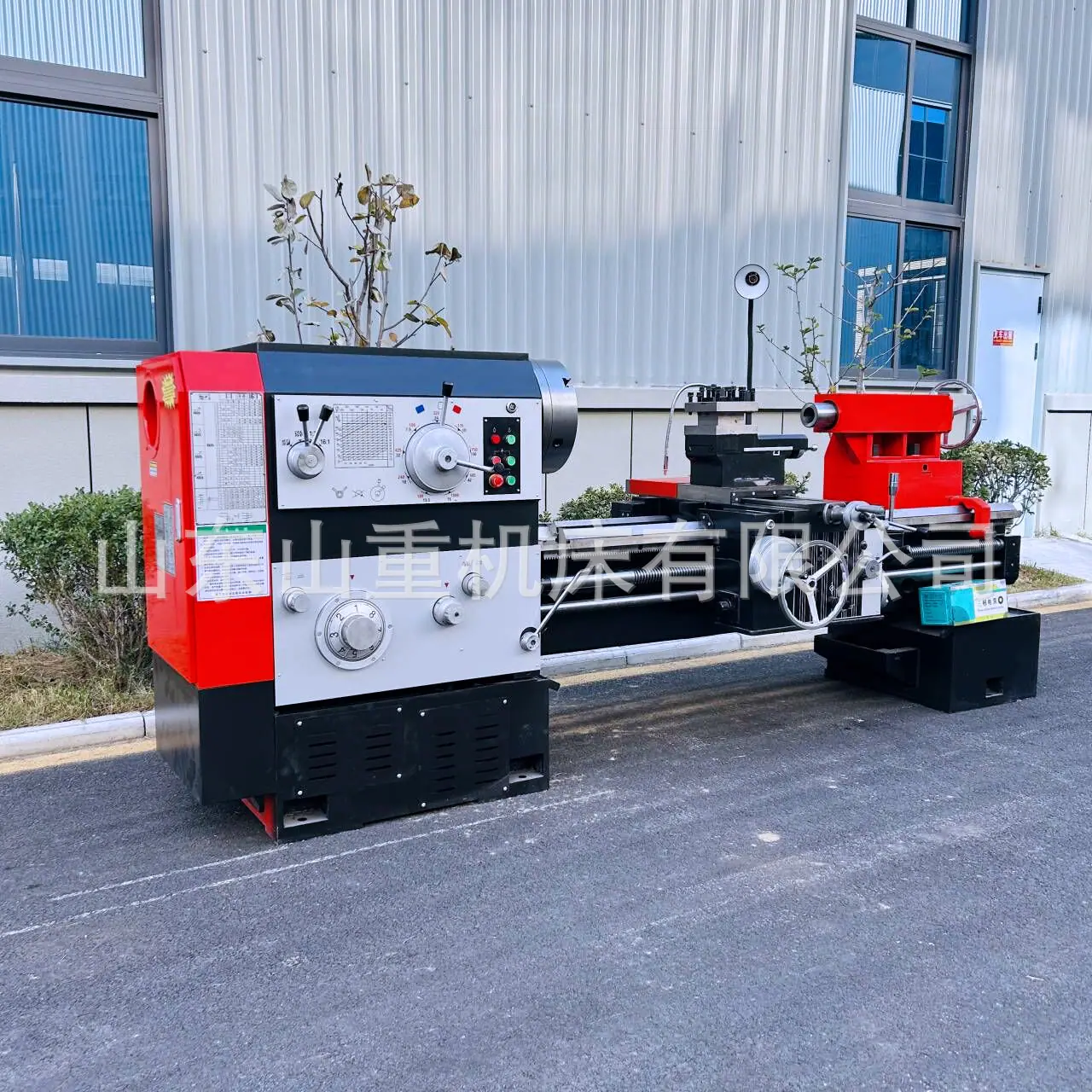

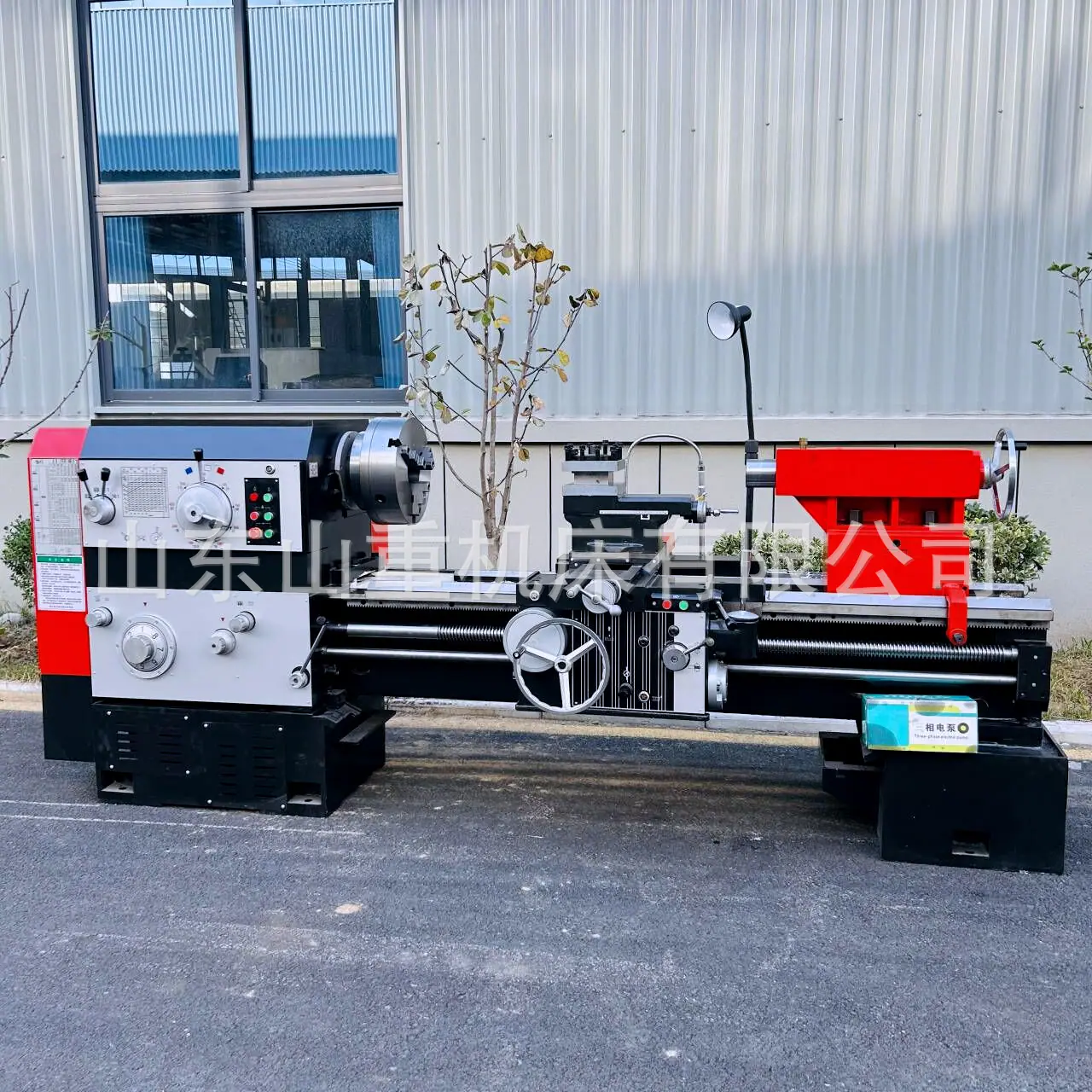

Torno de Silla Shenyang Cw6263 Cw6163*3000 Tipo Shenyang Máquina Herramienta Torno Horizontal para Corte Ordinario de Metal

proyecto

unidad

Especificación

modelo

—

CW6163

Diámetro de rotación en la cama

mm

630

Diámetro de giro del portaherramientas

mm

350

Longitud de la pieza de trabajo

mm

1 pulgada - 8 pulgadas

Diámetro del orificio pasante del husillo y tipo de cabezal del eje

mm

105/130

Diámetro del orificio cónico del extremo delantero del husillo

mm

120

Serie y rango de velocidades del husillo

r/min

7.5-1000 (18 tipos)

Magnitud y rango de avance longitudinal

Rango 1:1

mm/r

0,06-1,52 (32 tipos)

Rango 16:1

1.6-24.3 (32 tipos)

Gama de microalimentación mediante intercambio de engranajes

mm/r

0,06-0,912

Relación entre la alimentación transversal y la alimentación longitudinal

—

1/2

Sillín de alta velocidad

mm/min

4000

Paso de tornillo de máquina herramienta

mm

12

Tipo y rango de hilos

Rosca métrica

mm

1-240 (50 tipos)

Hilo imperial

tpi

14-1 (26 tipos)

Hilo del módulo

mm

0,5-120 (53 tipos)

Diámetro del paso de rosca

tpi

28-1 (24 tipos)

Recorrido horizontal del marco de la cuchilla inferior

mm

315

Carrera de apoyo de la herramienta superior

mm

200

Recorrido de la manga del extremo de la cama

mm

250

Conicidad del manguito del extremo

—

Mohs No. 5

Ancho del riel guía de la bancada del torno y dureza de temple

mm

550 RC52

Dureza de la barandilla de la cama

RC

52

potencia del motor principal

kilovatios

11

Potencia del motor rápida

kilovatios

1.1

Potencia del motor de la bomba de enfriamiento

kilovatios

0.9

Peso neto de la máquina/peso bruto de la máquina

kilogramo

3700/4700

Dimensiones de la máquina herramienta (largo x ancho x alto)

mm
