Cxk12(B) Instrumento de Imagen para Perforadora de Minería Precio de Venta Directa Instrumento de Imagen para Perforadora Especificaciones Estructurales Instrumento de Imagen para Perforadora

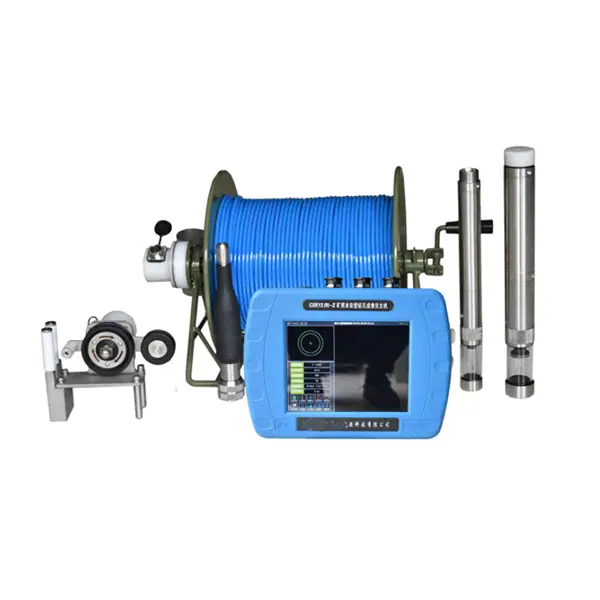

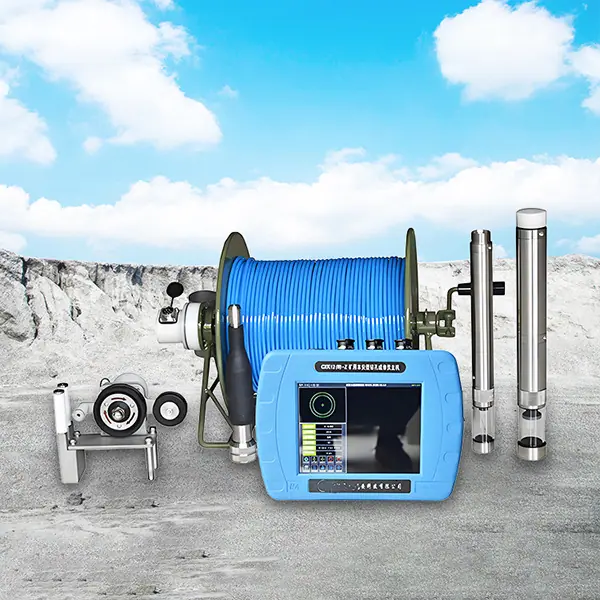

El Imager de Sondeo Minero CXK12(B) es un instrumento de imagen televisiva compacto de desarrollo reciente, que utiliza una cámara panorámica de 20 megapíxeles y tecnología de imagen. Ofrece imágenes de alta fidelidad y cuenta con una brújula 3D de alta precisión integrada en la sonda, lo que permite medir los ángulos de rumbo e inclinación de las estructuras del sondeo a cualquier inclinación. Integra múltiples funciones como grabación de video, imagen panorámica (mosaico), medición de la trayectoria del sondeo y registro de rayos gamma. Se logran extracción automática de sección transversal en tiempo real, imágenes claras y realistas y calibración automática precisa de la profundidad. Puede realizar grabación de video de cilindro completo, trayectoria e imagen (sondeos verticales/horizontales/inclinados/hacia abajo/hacia arriba) para todos los sondeos de observación y ayudar en la división litológica utilizando curvas de registro de rayos gamma naturales.

Adecuado para departamentos como geología de ingeniería, hidrogeología, prospección geológica, ingeniería geotécnica y minería; adecuado para varios pozos como pozos verticales, pozos horizontales y pozos inclinados (ángulo descendente, ángulo ascendente), pozos para cables (barras) de anclaje, pozos geológicos y pozos de concreto, etc., puede formar núcleos de perforación digitales para su conservación, especialmente adecuado para formaciones de zonas fracturadas donde no se pueden obtener núcleos reales:

(1) Para hidrogeología de ingeniería: observar diversas características y estructuras finas de los cuerpos geológicos en sondeos, como la litología de los estratos, la estructura de las rocas, fallas, fisuras, intercalaciones, karst, etc., y compilar diagramas estratigráficos de pozos;

(2) Usado en geología mineral: observar el espesor, la inclinación y el buzamiento de las vetas del cuerpo mineralizado, y la inclinación y el buzamiento del propio pozo de perforación;

(3) Utilizado en minas de carbón y otras minas: observar y analizar cuantitativamente la tendencia, el espesor, la inclinación, el ángulo de buzamiento, la ganga interestratificada y el grado de fisuras de separación entre las vetas de carbón y otros cuerpos de mineral y la capa de roca del techo;

(4) Para el concreto: observar la ubicación y extensión de defectos tales como huecos, grietas y segregación en el concreto;

(5) Para pilotes de tubo: Observar diversas anomalías y defectos dentro de los pilotes, analizar cuantitativamente la calidad de las juntas y la longitud, anchura y orientación de roturas, fracturas y grietas, etc.;

(6) Para tuberías subterráneas: observar el contenido de la tubería, analizar cuantitativamente las grietas y roturas en la tubería, la ubicación, longitud, anchura y dirección de la fractura, etc.;

(7) Se utiliza para el mantenimiento de pozos de agua: para detectar grietas, desplazamientos, objetos caídos en la pared del pozo, obstrucción de los orificios del tubo filtro y la ubicación de arenas movedizas.

Este equipo no solo puede observar diversas características estructurales dentro del pozo en tiempo real e intuitivamente, sino que también puede realizar imágenes de video de todo el pozo, imágenes de la trayectoria del pozo y puede generar diagramas de desarrollo del pozo en el sitio y posteriormente diagramas columnares tridimensionales, que pueden reproducir vívida e intuitivamente las estructuras dentro del pozo y realizar análisis cuantitativos.

1. Píxeles de la cámara de sonda: Color 20 millones de píxeles; Resolución 700 Líneas de TV; 0.01LUX;

2. Precisión de Medición de Trayectoria: Ángulo de Azimut: 0°～360°, Precisión de Alta Resolución 0.1°;

Ángulo de cabeceo: 0°～±90°, alta resolución y precisión de 0.1°;

Ángulo de alabeo: 0°～±180°, precisión de alta resolución 0.1°;

3. Rayos Gamma: Las curvas de registro de rayos gamma se utilizan para ayudar en la división litológica y identificar los límites entre carbón y roca; Fluctuaciones Estadísticas: <10%, Rango de Conteo: Fondo - 10000 Cps;

4. Resistencia a la presión de la sonda: no inferior a 20 MPa;

5. Profundidad de perforación aplicable: 1 metro ~ 1200 metros se pueden personalizar;

6. Diámetro exterior de la sonda: Φ24, Φ32, Φ43, Φ52, Φ67, etc., adecuado para diámetros de agujero Φ28～Φ300mm;

7. Fuente de luz de la sonda: ajuste con perilla;

8. Dimensiones del Host: Pantalla LCD de 8 pulgadas a todo color de alto brillo, 228 mm × 225 mm × 94 mm; Peso: Host 3,7 kg, Sonda ≤ 4 kg;

9. Modo de transmisión: Transmisión en modo de unidad USB;

10. Batería de alimentación: Batería Ni-MH de CC de 12 V, corriente de funcionamiento ≤ 710 mA, funcionamiento continuo durante 10 horas;

11. Unidad de Almacenamiento: Unidad de estado sólido de 256 GB integrada, capaz de almacenar más de 4000 metros de datos de perforación;

12. Velocidad y método de recolección: ≥0.20m/s;

13. Error de profundidad: Error de profundidad ≤ 0.1%, Resolución de profundidad 0.01 mm;

14. Puede probar agujeros verticales, agujeros horizontales y agujeros inclinados, y puede medir el ángulo de inclinación de la estructura del pozo a cualquier ángulo de inclinación;

15. Realizar simultáneamente video digital, imagen de mosaico, medición de la trayectoria del pozo y el uso de curvas de registro gamma natural para ayudar en la división litológica;

16. Análisis de Software: Puede generar gráficos de barras 3D, registros de perforación, descripciones litológicas, información de ingeniería, etc.;

17. El software puede mostrar la trayectoria de perforación y la trayectoria de diseño en 3D; los datos de trayectoria se pueden exportar en formato CAD.

18. El anfitrión integra la recopilación y la visualización;

19. Sin reemplazar la sonda, los modos horizontal y vertical se pueden cambiar arbitrariamente;

20. Temperatura de funcionamiento: -20℃～60℃.
