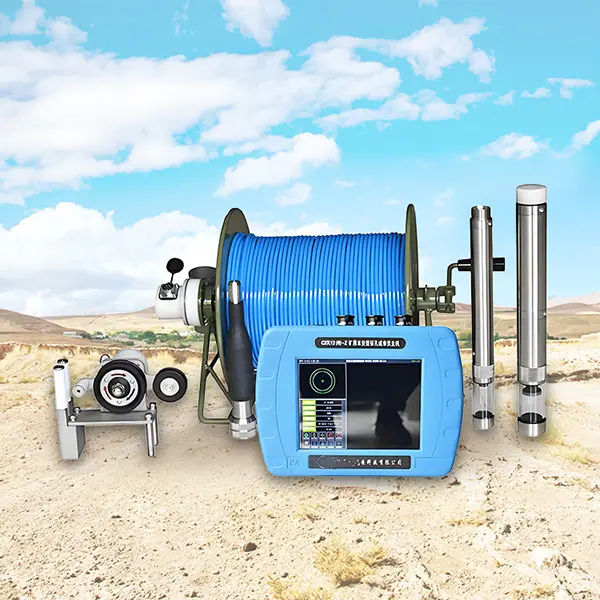

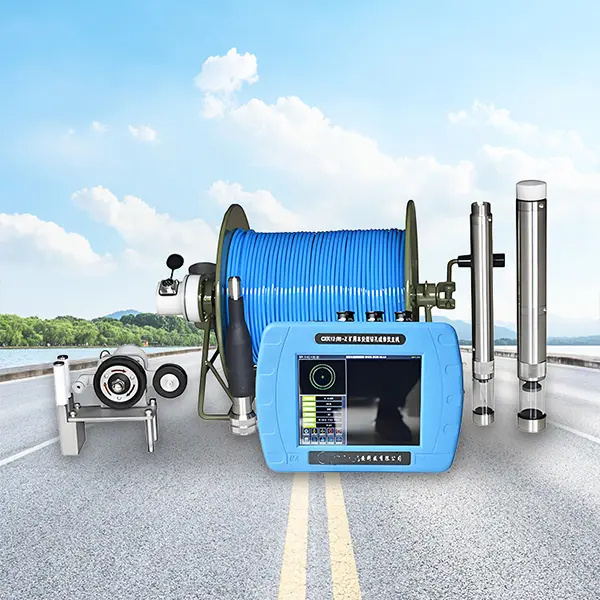

Imageador de Perforación Minera CXK12(B)



1. Introducción del instrumento:



El generador de imágenes de perforación minera CXK12(B) es un generador de imágenes de televisión de bolsillo recién desarrollado, que adopta tecnología de generador de imágenes y grabación de video panorámico de 20 millones de píxeles; la imagen es de alta fidelidad, la sonda tiene una brújula tridimensional incorporada de alta precisión, que puede medir los ángulos de actitud de las estructuras del agujero de perforación en cualquier inclinación; es un generador de imágenes que integra múltiples funciones como grabación de video, imagen de mosaico, medición de trayectoria de perforación y registro de rayos gamma. El perfil se extrae en tiempo real automáticamente, la imagen es clara y realista, la profundidad se calibra automática y precisamente, y puede grabar video de todos los agujeros de observación y toda la superficie cilíndrica, medir la trayectoria e imagen (agujero vertical/agujero horizontal/agujero inclinado/agujero de buzamiento/agujero inclinado), y usar la curva de registro de rayos gamma naturales para ayudar en la división litológica.



2. Uso del instrumento:



Adecuado para departamentos como geología de ingeniería, hidrogeología, prospección geológica, ingeniería geotécnica y minería; adecuado para varios pozos como pozos verticales, pozos horizontales y pozos inclinados (ángulo descendente, ángulo ascendente), pozos para cables (barras) de anclaje, pozos geológicos y pozos de concreto, etc., puede formar núcleos de perforación digitales para su conservación, especialmente adecuado para formaciones de zonas fracturadas donde no se pueden obtener núcleos reales:



(1) Para hidrogeología de ingeniería: observar diversas características y estructuras finas de los cuerpos geológicos en sondeos, como la litología de los estratos, la estructura de las rocas, fallas, fisuras, intercalaciones, karst, etc., y compilar diagramas estratigráficos de pozos;



(2) Usado en geología mineral: observar el espesor, la inclinación y el buzamiento de las vetas del cuerpo mineralizado, y la inclinación y el buzamiento del propio pozo de perforación;



(3) Utilizado en minas de carbón y otras minas: observar y analizar cuantitativamente la tendencia, el espesor, la inclinación, el ángulo de buzamiento, la ganga interestratificada y el grado de fisuras de separación entre las vetas de carbón y otros cuerpos de mineral y la capa de roca del techo;



(4) Para el concreto: observar la ubicación y extensión de defectos tales como huecos, grietas y segregación en el concreto;



(5) Para pilotes de tubo: observar diversas anomalías y defectos en los pilotes, analizar cuantitativamente la calidad de las juntas y la longitud, anchura y dirección de roturas, fracturas y grietas, etc.;



(6) Para tuberías subterráneas: observar el contenido de la tubería, analizar cuantitativamente las grietas y roturas en la tubería, la ubicación, longitud, anchura y dirección de la fractura, etc.;



(7) Se utiliza para el mantenimiento de pozos de agua: para detectar grietas, desplazamientos, objetos caídos en la pared del pozo, obstrucción de los orificios del tubo filtro y la ubicación de arenas movedizas.



Este equipo no solo puede observar diversas características estructurales dentro del pozo en tiempo real e intuitivamente, sino que también puede realizar imágenes de video de todo el pozo, imágenes de la trayectoria del pozo y puede generar diagramas de desarrollo del pozo en el sitio y posteriormente diagramas columnares tridimensionales, que pueden reproducir vívida e intuitivamente las estructuras dentro del pozo y realizar análisis cuantitativos.



III. Especificaciones Técnicas del Instrumento:



1. Píxeles de la cámara de sonda: color 20 millones de píxeles; resolución 700TVLine; 0.01LUX;



2. Precisión de medición de trayectoria: Ángulo de acimut: 0°～360°, precisión de alta resolución 0.1°;



Ángulo de cabeceo: 0°～±90°, alta resolución y precisión de 0.1°;



Ángulo de alabeo: 0°～±180°, precisión de alta resolución 0.1°;



3. Rayos gamma: La curva de registro de rayos gamma naturales ayuda en la división litológica e identifica el límite carbón-roca; Estadísticas de fluctuación: <10%, Rango de recuento: Fondo-10000Cps;



4. Resistencia a la presión de la sonda: no inferior a 20 MPa;



5. Profundidad de perforación aplicable: 1 metro ~ 1200 metros personalizable;



6. Diámetro exterior de la sonda: Φ24, Φ32, Φ43, Φ52, Φ67 etc., adecuado para diámetros de agujero Φ28～Φ300mm;



7. Fuente de luz de la sonda: Ajuste con perilla;



8. Tamaño de la unidad principal: Pantalla LCD de color verdadero de alto brillo de 8 pulgadas, 228 mm × 225 mm × 94 mm; Peso: unidad principal 3,7 kg, sonda ≤ 4 kg;



9. Modo de transmisión: Transmisión en modo de disco U;



10. Batería de alimentación: Batería de hidruro metálico de níquel de 12 V CC, corriente de trabajo ≤ 710 mA, tiempo de funcionamiento continuo 10 horas;



11. Unidad de almacenamiento: Unidad de estado sólido de 256 GB incorporada, puede almacenar más de 4000 metros de datos de perforación;



12. Velocidad y método de recolección: ≥0.20m/s;



13. Error de profundidad: Error de profundidad ≤0.1%, resolución de profundidad 0.01 mm;



14. Puede probar agujeros verticales, agujeros horizontales y agujeros inclinados, y puede medir el ángulo de actitud de las estructuras de los pozos a cualquier ángulo de inclinación;



15. Realizar simultáneamente video digital, imagen de rompecabezas, medición de la trayectoria del pozo y división litológica asistida por la curva de registro gamma natural;



16. Análisis de software: puede generar gráficos de barras tridimensionales, diagramas de desarrollo de pozos, descripciones litológicas, información de ingeniería, etc.;



17. El software puede mostrar la trayectoria de perforación y la trayectoria de diseño en 3D, y los datos de trayectoria se pueden exportar en formato CAD;



18. El host es una máquina todo en uno para adquisición y visualización;



19. Sin cambiar la sonda, puede cambiar entre los modos horizontal y vertical a voluntad;



20. Temperatura de operación: -20℃～60℃.
