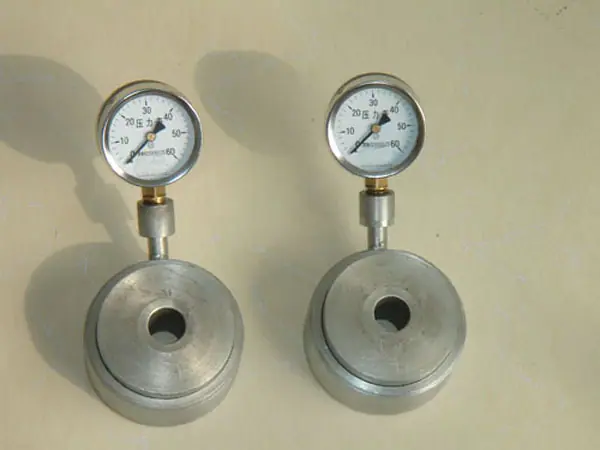

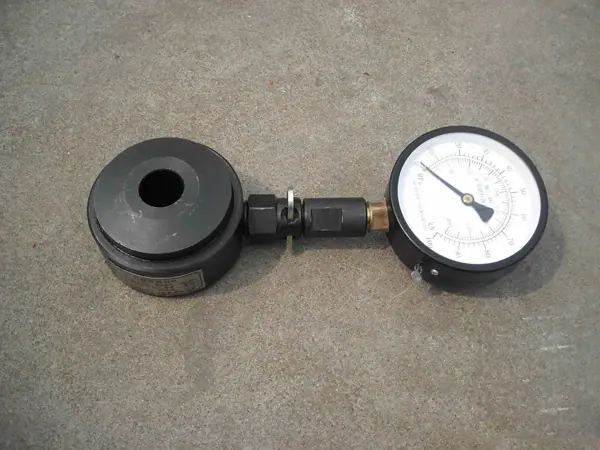

Dinamómetro de Cable de Anclaje para Medir el Cambio de Fuerza de la Barra de Anclaje Equipo Indicador Pantalla Digital Equipo Fabricante

Parámetros técnicos del dinamómetro de cable de anclaje

Código de especificación VWA-100/5000

Altura del cilindro de fuerza L: mm 80/90

Parámetros dimensionales Diámetro interior del cable de anclaje d: mm 100~350

Diámetro exterior del cable de anclaje d: mm 120~370

Carga nominal P: kN 0～5000

Carga grande Pm: kN 0～6250

Parámetros de rendimiento Número de galgas extensométricas: 4

Sensibilidad: %FS ≤ 0,04

Precisión de la medición: FS ±0,25 %

Rango de medición de temperatura: ℃ -40～+150

Precisión de medición de temperatura: ℃ ±0,5

Resistencia a la presión del agua: MPa ≥0,5

Resistencia de aislamiento: MΩ ≥50.

Principio de funcionamiento del dinamómetro de cable de anclaje

El dinamómetro de cable de anclaje cuenta con varias galgas extensométricas de cuerda vibrante distribuidas uniformemente sobre el cilindro de acero que mide la fuerza. Cuando la carga provoca la deformación axial del cilindro de acero, la galga extensométrica y el cilindro se deforman simultáneamente, y la deformación provoca la deformación de la cuerda vibrante de la galga extensométrica. La tensión varía, modificando así la frecuencia de vibración de la cuerda vibrante. La bobina electromagnética excita la cuerda vibrante y mide su frecuencia. La señal de frecuencia se transmite al dispositivo de lectura a través del cable, y se puede medir la cantidad de deformación que causa la deformación del cilindro de acero sometido a tensión. Sustituyendo el coeficiente de calibración, se puede calcular el valor de la carga percibida por el dinamómetro de cable de anclaje.
