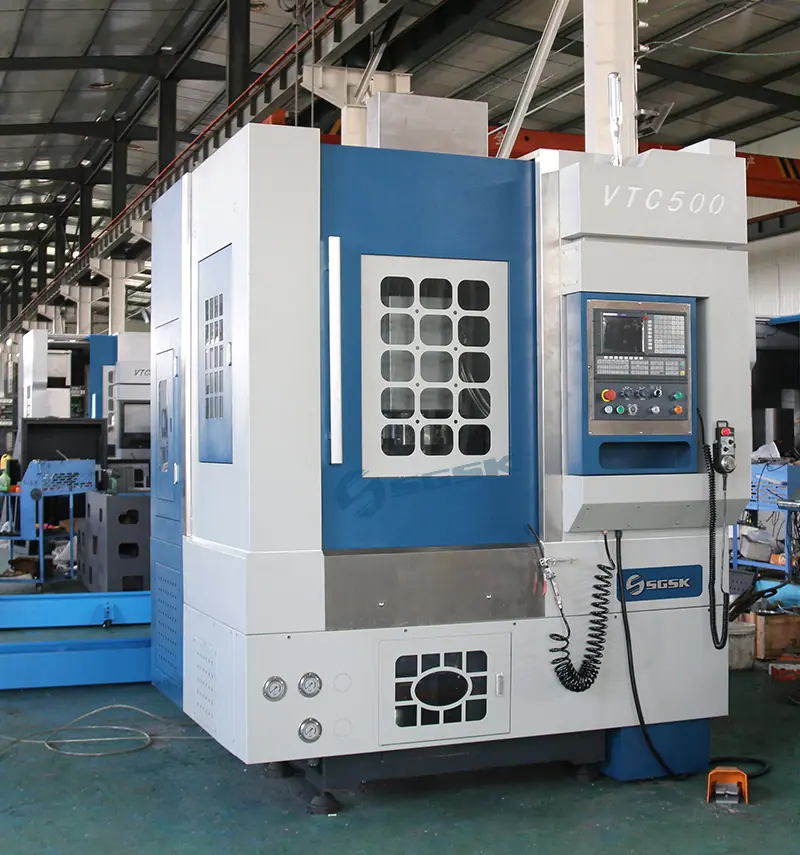

Torno Vertical CNC VTC500 Torno Vertical de Columna Única Torno Vertical CNC Máquina de Torneado Vertical CNC

Los principales parámetros técnicos

PRESUPUESTO

Unidades

VTC500

Diámetro máximo de rotación

Diámetro máximo de oscilación

mm

500

Diámetro máximo de giro

Diámetro máximo de giro

mm

400

Modelo de husillo

Modelo de husillo

A2-8

Diámetro del cojinete del husillo

Diámetro del cojinete del husillo

mm

120

Rango de velocidad del husillo

Rango de velocidad del husillo

rpm

50-1250

Par de salida del husillo

Par de salida del husillo

Nuevo Méjico

350

Diámetro del mandril

Diámetro del mandril

"

Chuck hidráulico HYD de 12"

Forma de torreta

Tipo de torreta

Horizontal8 estaciones Hor.8 posición

Especificaciones de Dota

Especificaciones de la torreta

100

Tamaño de la herramienta

Tamaño de la herramienta

mm

□25/φ40

Dota Recorrido del eje X

Recorrido de la torreta en el eje X

mm

-325

Dota Recorrido del eje Z

Eje Z de recorrido de la torreta

mm

500

Distancia facial desde el extremo inferior de la Torre Torre

Distancia desde la parte inferior de la torreta hasta la parte superior del mandril

mm

0-500

Carril de línea X/Z

Carriles lineales X/Z

45 Rodillo Rodante

Diámetro del tornillo X/Z

Diámetro del tornillo X/Z

mm

φ40

Avance rápido del eje X

Desplazamiento rápido en el eje X

m/min

15

Entrada rápida al eje Z

Desplazamiento rápido del eje Z

m/min

12

avance de corte

Alimentación de corte

m/min

0,1-5000

Potencia/par del motor del eje X

Potencia/par del motor del eje X

Kw/nm

1.6/10

Potencia/par del motor del eje Z

Potencia/par del motor del eje Z

Kw/nm

2.4/15

Potencia del motor del husillo/Esfuerzo de torsión

Potencia/par del motor principal

Kw/nm

11/15- 140

Dimensiones(largo×ancho×alto)

Tamaño total (L*An*Al)

metro

1.8*1.8*2.5

Peso de la máquina

Peso de la máquina

kilogramo

4200
