Modelo Especificación Precio
| RW12 | RW12 | 200 | 620/grupo | Correa frontal H más 100 | |
| PRWG1 | PRWG1-12F | 100 | 480/grupo | ||
| PRWG1-12F | 200 | 510/juego | |||
| RRWG2 | RRWG2-35 | 100 | 1320/grupo | ||
| 200 | 1480/grupo |

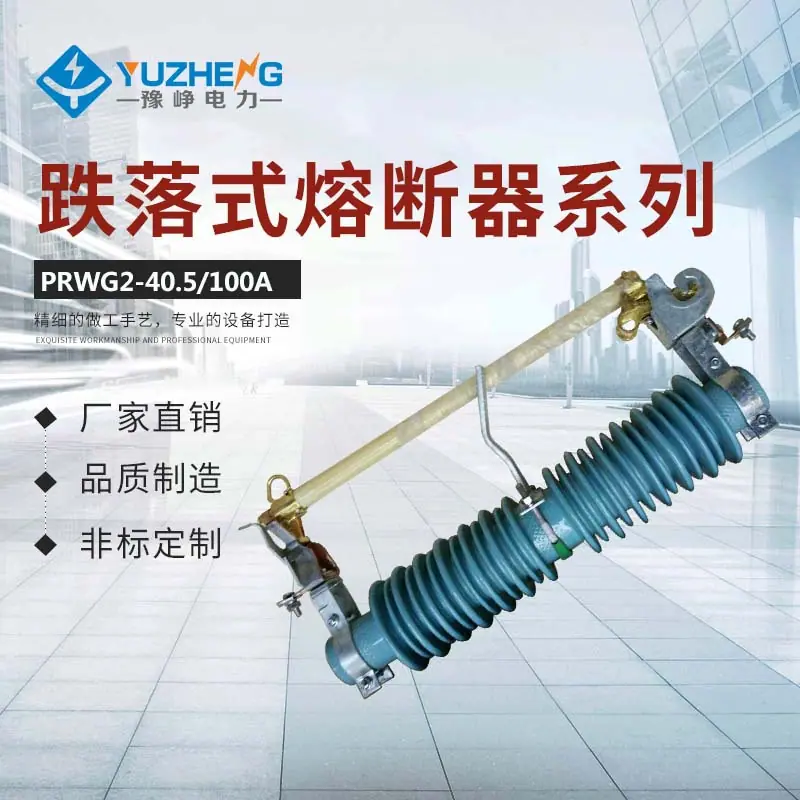

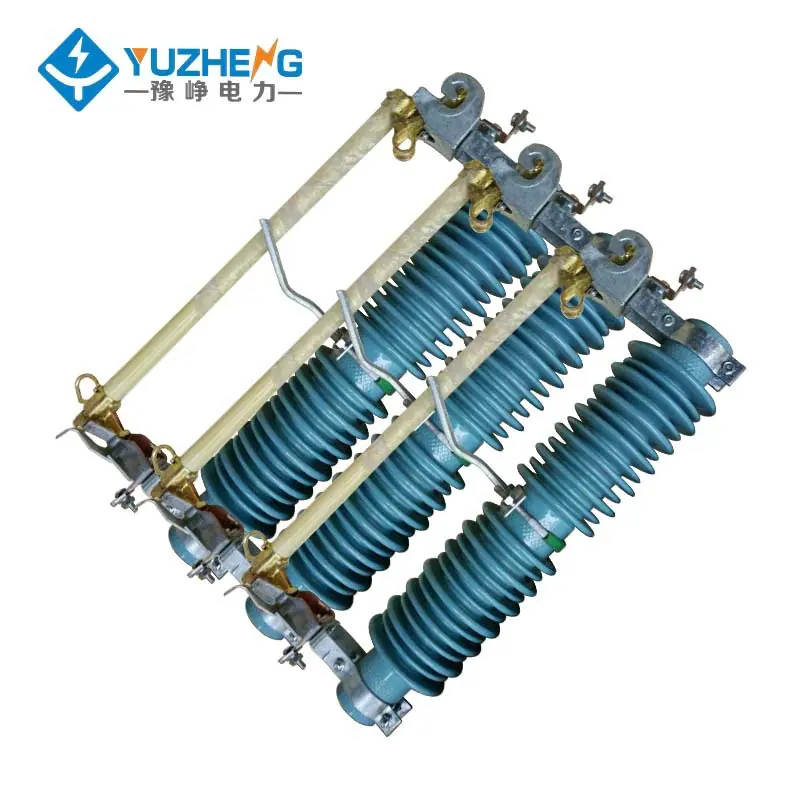

(H)PRWG1-10KV Fusible de Bajada para Exteriores
I. Descripción general
Los fusibles de expulsión y los fusibles de expulsión de carga son dispositivos de protección de alta tensión para exteriores. Se instalan en el lado de alta tensión del transformador de distribución o en la línea derivada de la línea de distribución, y se utilizan para la protección contra cortocircuitos y sobrecargas del transformador y la línea, así como para la apertura y cierre de corrientes de carga. Los fusibles de expulsión constan de dos partes: un soporte aislante y un tubo fusible. Los contactos estáticos se instalan en ambos extremos del soporte aislante, y los contactos móviles se instalan en ambos extremos del tubo fusible. El tubo fusible consta de un tubo interior extintor de arco y un tubo exterior de papel fenólico o tela de vidrio epoxi. El fusible de expulsión de carga tiene contactos auxiliares elásticos mejorados y cubiertas extintoras de arco para abrir y cerrar corrientes de carga.
Durante la operación normal, el portafusible de cuchilla está en la posición cerrada debido a la tensión del fusible. Cuando ocurre una falla en el sistema, la corriente de falla provoca que el fusible se funda y se forme un arco. El interruptor de arco se calienta por el arco y descompone una gran cantidad de gas, creando alta presión en el interior, y se forma una explosión longitudinal a lo largo del conducto. El arco se alarga y se extingue. Después de que el fusible se funde, el contacto móvil inferior pierde tensión y se voltea hacia abajo, el mecanismo de bloqueo libera el tubo del fusible y el tubo del fusible cae, formando una posición abierta clara. Cuando es necesario interrumpir la carga, el contacto móvil se abre tirando de él con una varilla aislante. En este momento, los contactos principales y estacionarios todavía están en contacto. Al continuar tirando del contacto con la varilla aislante, los contactos auxiliares también se separan y se genera un arco entre los contactos auxiliares. El arco se alarga en la ranura del interruptor de arco, y el gas producido por el interruptor de arco extingue el arco cuando la corriente pasa por cero.
2. Propósito
El cortacircuitos de expulsión para exteriores es adecuado para sistemas de energía de 35 kV y voltaje inferior, 50 Hz, para protección contra sobrecarga y cortocircuito de líneas de transmisión y transformadores de potencia, solo para conmutación de corriente nominal, vida mecánica ≥ 2000 veces.
3. Condiciones de uso
1. Aplicable para temperatura ambiente límite superior 40℃, límite inferior -30℃.
2. Altitud no superior a 1000 m, velocidad del viento no superior a 35 m/s
3. Los fusibles no son adecuados para los siguientes lugares
3.1 Lugares con riesgos de combustible o explosión.
3.2 lugares con vibración o impacto severo.
3.3 tiene acción electroquímica gaseosa anormal y severa contaminación del aire, área de esmog.
4. Introducción a la estructura
Un fusible consta de dos partes principales: una base y un dispositivo de extinción de arcos. El extremo inferior del tubo de extinción de arcos está equipado con un soporte de resorte giratorio, que mantiene el fusible en un estado de tensión en todo momento para garantizar el autoenganche del tubo de extinción de arcos en la posición cerrada. En caso de una sobrecarga o cortocircuito en la línea o el transformador, el fusible se funde y el fusible es extraído del tubo de extinción de arcos. El tubo de extinción de arcos está diseñado con un sistema de escape paso a paso para resolver la contradicción de interrumpir corrientes grandes y pequeñas en el mismo fusible.
V. Descripción del Modelo
6. Principales parámetros técnicos
modelo | Tensión nominal kv | Corriente nominal A | Corriente de ruptura kA | Tensión de sobretensión BIL | Tensión de aguante a frecuencia industrial kv |
PRWG1-10F/100 | 10 | 100 | 6.3 | 110 | 42 |
PRWG1-10F/200 | 10 | 200 | 12.5 | 110 | 42 |
