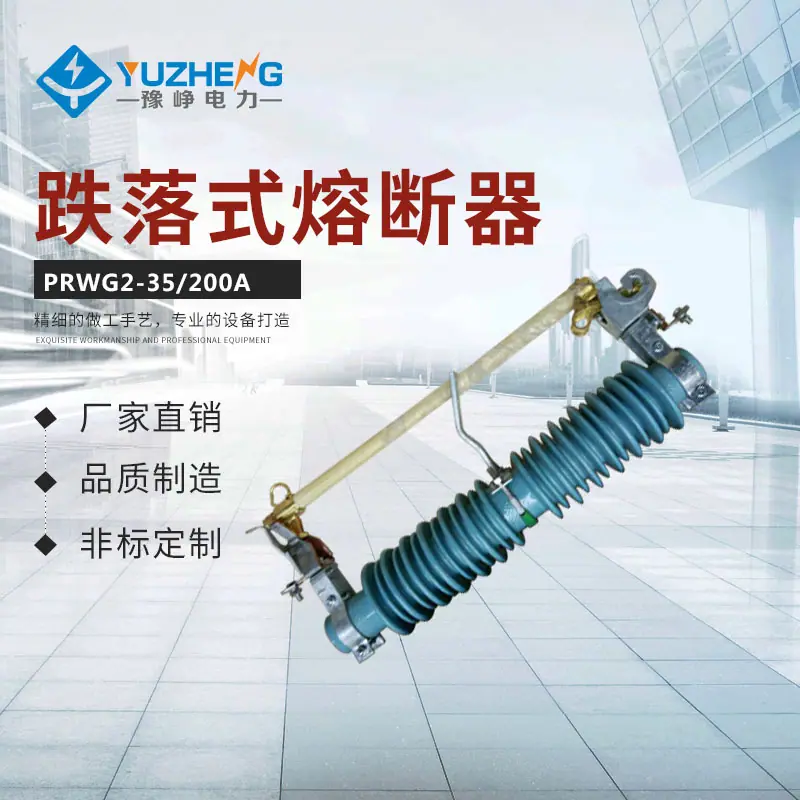

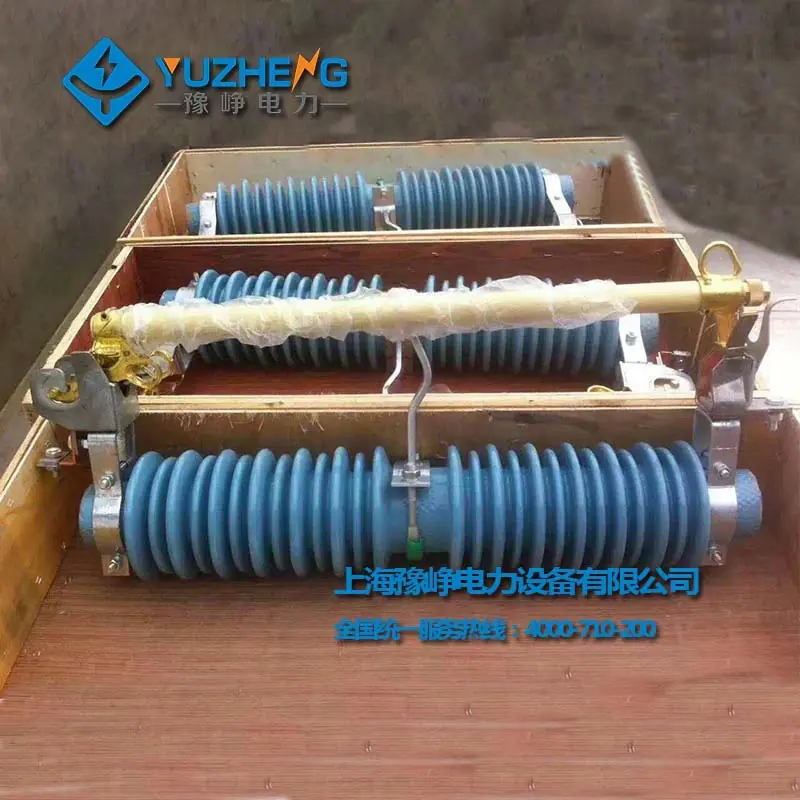

Prwg1-35/200A 100A Prwg1-40.5/100A Fusible Exterior de Caída

I. Descripción general
Los fusibles de bajada y los fusibles de bajada con interruptor de carga son aparatos eléctricos protectores de alto voltaje para exteriores. Se instalan en el lado de alto voltaje de los transformadores de distribución o en las líneas de distribución principales, y se utilizan para la protección contra cortocircuitos y sobrecargas de transformadores y líneas, así como para la conmutación de corrientes de carga. Un fusible de bajada consta de dos partes: un soporte aislante y un tubo fusible. Los contactos fijos se instalan en ambos extremos del soporte aislante, y los contactos móviles se instalan en ambos extremos del tubo fusible. El tubo fusible está compuesto por un tubo interior de extinción de arco y un tubo exterior de papel fenólico o tubo de tela de vidrio epoxi. Los fusibles de bajada con interruptor de carga se mejoran con contactos auxiliares elásticos y capuchones de extinción de arco, y se utilizan para la conmutación de corrientes de carga.
Cuando el fusible de expulsión está en funcionamiento normal, el tubo fusible forma una posición cerrada con la ayuda de la tensión del fusible. Cuando ocurre una falla en el sistema, el fusible se funde rápidamente cuando fluye la corriente de falla, y se forma un arco. El tubo extintor de arco se calienta por el arco, y se descompone una gran cantidad de gas, formando una presión muy alta en la cámara, y se forma un soplado longitudinal a lo largo del tubo. El arco se estira y se extingue rápidamente. Después de que el fusible se funde, el contacto móvil inferior pierde tensión y se abate, bloqueando el mecanismo, liberando el tubo fusible, y el tubo fusible cae, formando una posición de ruptura obvia. Cuando es necesario desconectar la carga, el contacto móvil se abre con una pértiga aislante. En este momento, los contactos móviles activos y estáticos todavía están en contacto. El contacto se tira con la pértiga aislante, y los contactos auxiliares también se separan. Se genera un arco entre los contactos auxiliares. El arco se estira en la ranura de la cubierta extintora, y la cubierta extintora produce gas. Cuando la corriente pasa por cero, el arco se extingue.

2. Propósito
El fusible de bajada para exteriores es adecuado para35 kVy por debajo de la frecuencia de voltaje50 HzEn sistemas de potencia, para la protección contra sobrecarga y cortocircuito de líneas de transmisión y transformadores de potencia, solo para la conmutación de la corriente nominal de carga, vida mecánica≥2000De segunda categoría.

3. Condiciones de uso
1.para temperatura ambiental superior40℃, límite inferior-30dentro de ℃.
2.Altitud no superior1000 metros, velocidad del viento no mayor que35 m/s
3.Los fusibles no son adecuados para los siguientes lugares
3.1Lugares con peligros de combustible o explosión.
3.2Lugares con vibraciones o impactos severos.
3.3Hay efectos de gas electroquímicos anormales y áreas de contaminación del aire severa, smog.

4. Introducción a la estructura

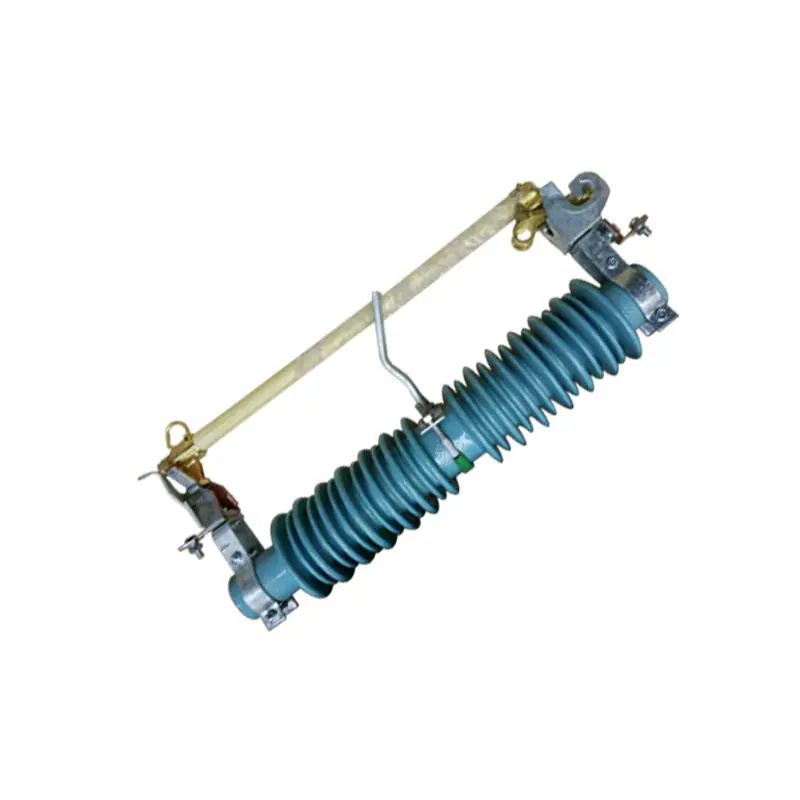

Un fusible consta de dos partes principales: una base y un dispositivo de extinción de arcos. Un soporte de resorte giratorio está instalado en el extremo inferior del tubo de extinción de arcos, que siempre mantiene el hilo fusible en un estado tenso para asegurar el autobloqueo del tubo de extinción de arcos en la posición cerrada. Cuando el circuito se sobrecarga o se cortocircuita con el transformador, el hilo fusible se derrite y el hilo fusible se retira rápidamente del tubo de extinción de arcos. El tubo de extinción de arcos está diseñado como un tipo de escape multinivel para resolver la contradicción de interrumpir tanto corrientes pequeñas como grandes en el mismo fusible.

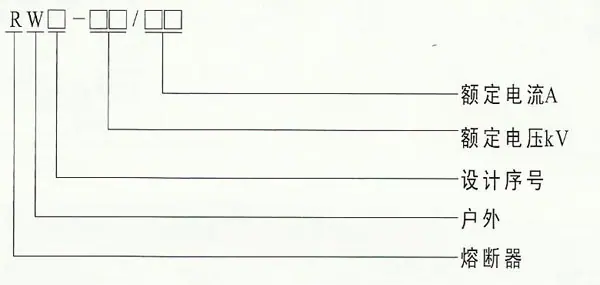

V. Descripción del Modelo

6. Principales parámetros técnicos
