Máquina Vibratória de Limpeza de Grãos, Peneira de Limpeza Primária, Remove Impurezas Grandes e Pequenas dos Materiais, Usada para Limpeza de Grãos e Cereais, Máquinas de Limpeza para Remoção de Impurezas

um.Propósito, Escopo de Aplicação e Características de Desempenho

TQLZA série de peneiras vibratórias de alta eficiência é usada principalmente para limpeza de matérias-primas, remoção de impurezas ou classificação em indústrias como moagem de farinha, processamento de ração, beneficiamento de arroz, indústria química, processamento de alimentos e prensagem de óleo. Ao substituir as telas por malhas de diferentes tamanhos de abertura, vários materiais granulares, como trigo, milho, arroz, oleaginosas e vários grãos grossos, podem ser limpos.

TQLZA série de peneiras vibratórias de alta eficiência possui estrutura simples, tamanho pequeno, peso leve, operação estável, baixo ruído, baixo consumo de energia, boa vedação e operação e manutenção convenientes. É um equipamento ideal para limpeza e remoção de impurezas. Se equipada com um classificador de ar circulante, pode auxiliar na remoção de impurezas leves e operar o equipamento sob pressão negativa, evitando vazamento de poeira.

dois.Parâmetros técnicos

três.Estrutura principal e princípio de funcionamento

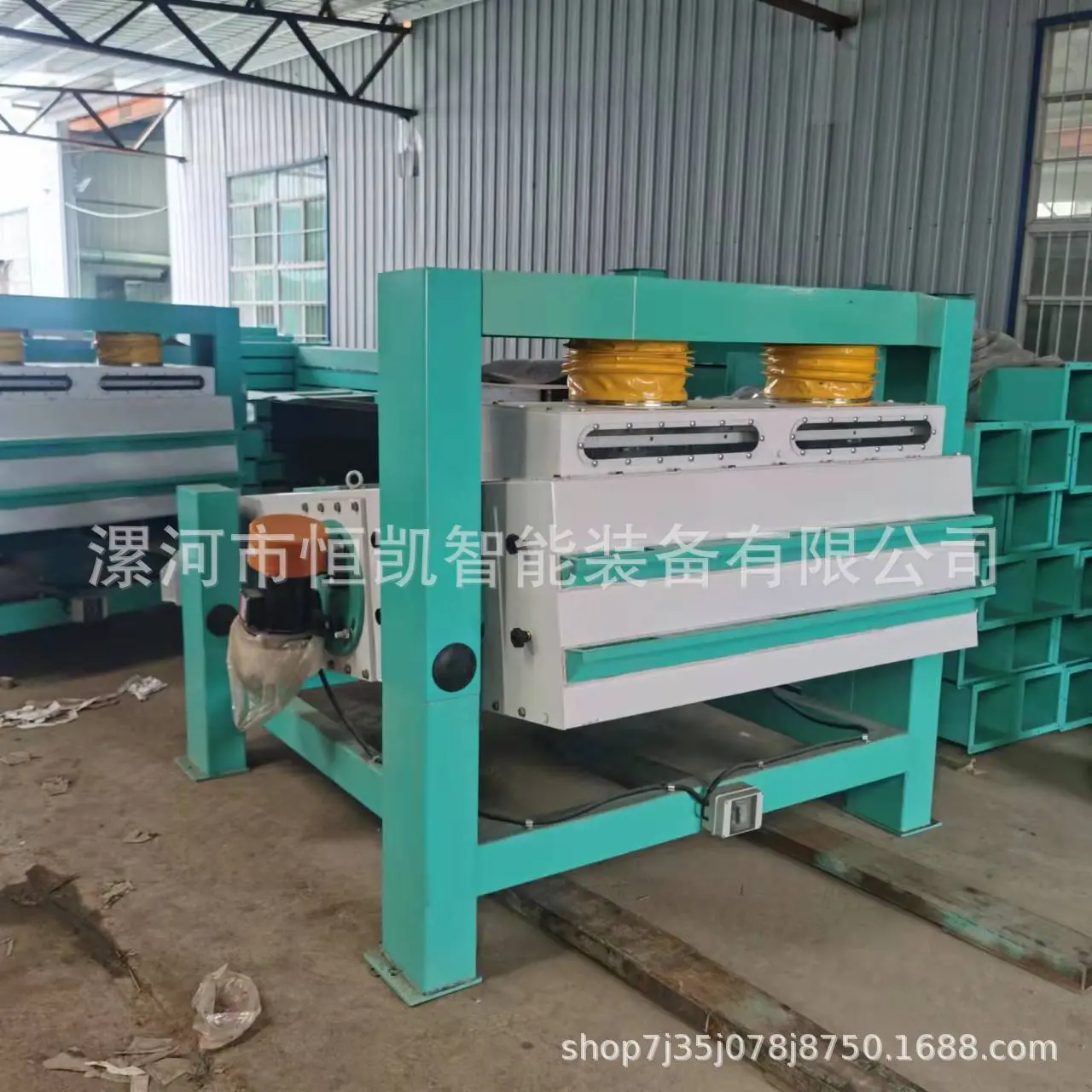

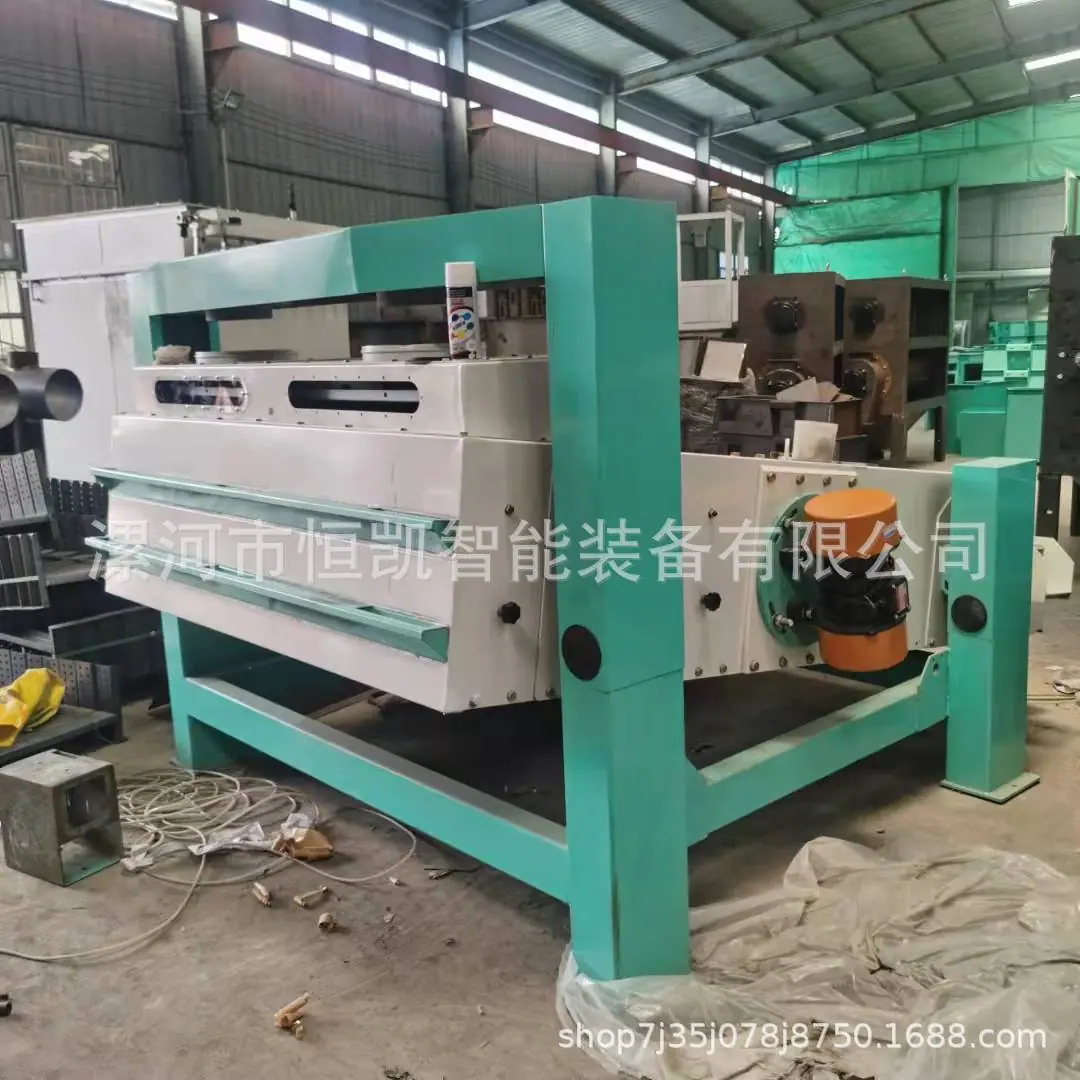

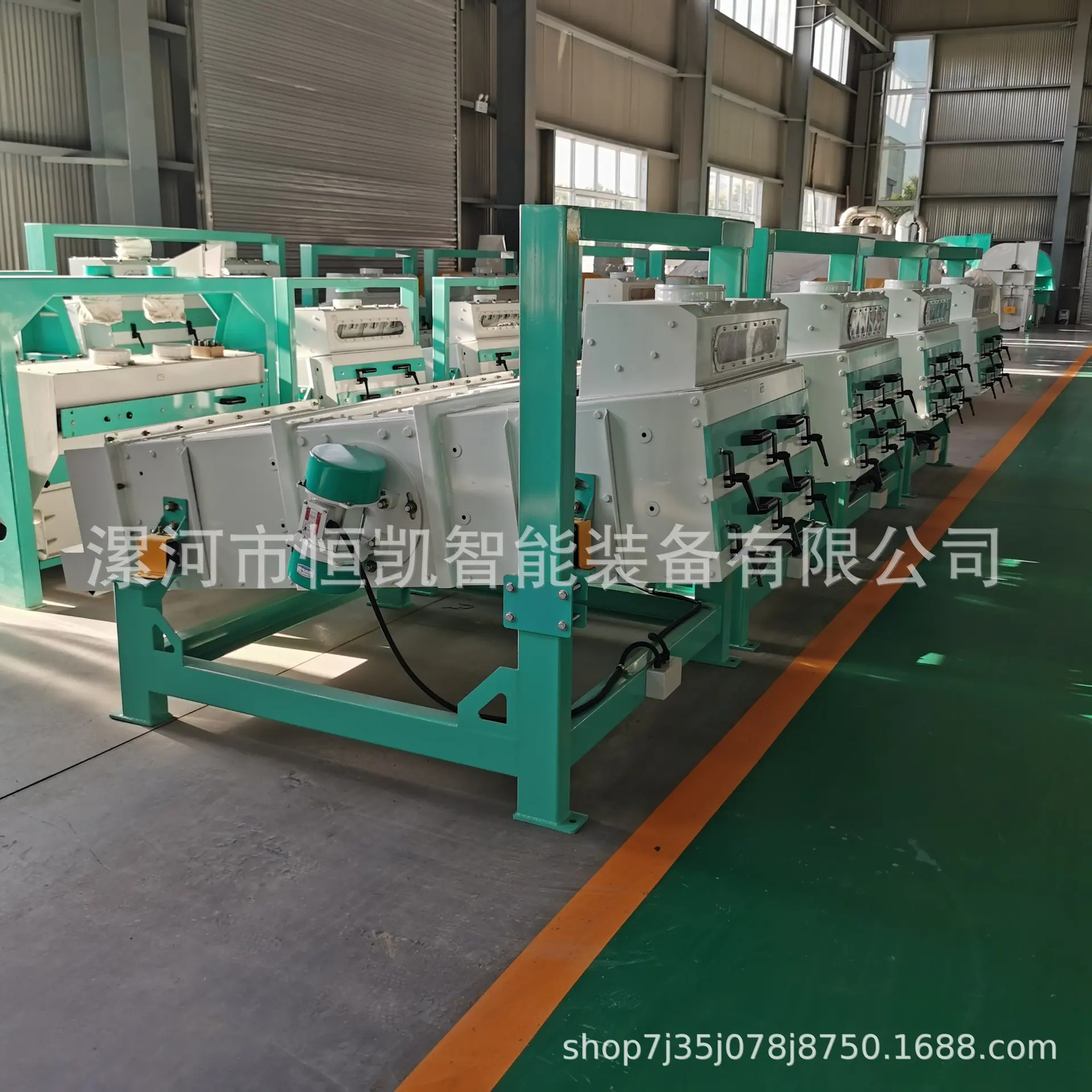

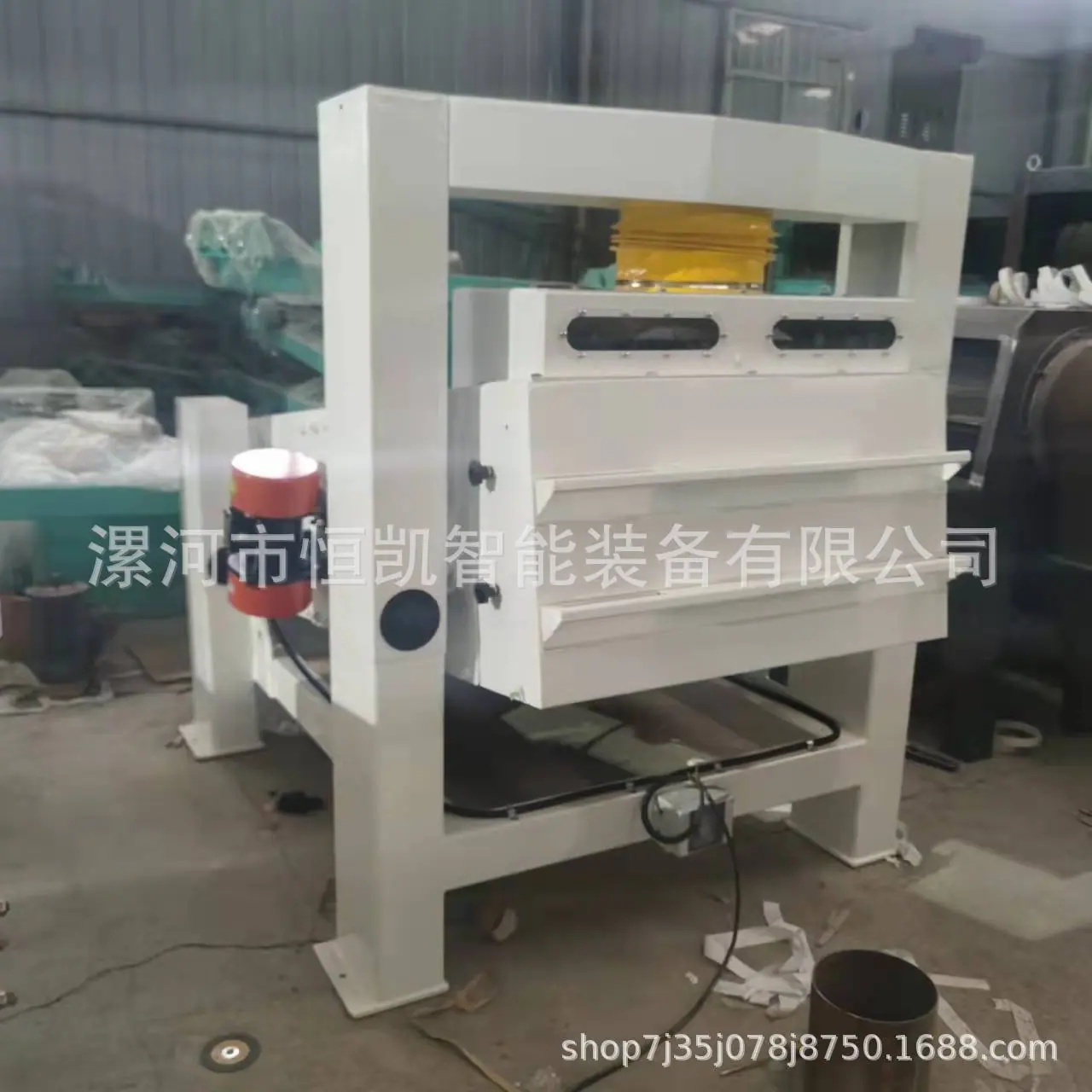

TQLZA série de peneiras vibratórias de alta eficiência para limpeza consiste principalmente em componentes como a estrutura, a caixa de alimentação, o motor vibratório, o corpo da máquina e a caixa de descarga.

O princípio é separar materiais por tamanho de partícula usando um método de peneiramento. O material entra no funil de alimentação através do tubo de alimentação. A vazão do material é ajustada pela placa reguladora para garantir que o material caia uniformemente sobre a placa de fluxo. À medida que o corpo da peneira vibra, o material flui ao longo da placa de fluxo para a malha superior da peneira. Impurezas grandes fluem ao longo da superfície superior da peneira e são descarregadas da máquina pela saída de impurezas grossas. O material que passa pelos furos da malha superior cai na malha inferior da peneira. Impurezas pequenas passam pelas aberturas da malha inferior da peneira e caem na placa inferior da máquina, sendo descarregadas da máquina pela saída de impurezas finas. O material purificado flui diretamente ao longo da superfície inferior da peneira para a saída de produto limpo.

Quatro.Levantamento, instalação, ajuste.

1. 1.Para levantamento e transporte seguros e confiáveis, o corpo da tela (ou seja, a parte vibratória) é conectado ao chassi por4As placas de fixação (pintura amarela) são fixadas juntas. As placas de fixação devem ser removidas antes da partida. Se não houver placas de fixação, não levante, para evitar danificar o corpo da tela e as molas de borracha.
2. 2.Ao levantar, deve-se prestar atenção ao ângulo entre as cordas de içamento ser menor que60Toda vez.
3. 3.Ao instalar a máquina, é essencial observar que a máquina deve ser instalada diretamente sobre as vigas do piso para reduzir os perigos causados pela vibração e aumentar a estabilidade. Ao mesmo tempo, ajuste a máquina para que fique nivelada e fixe-a com parafusos de ancoragem.
4. 4.Funil de alimentação com placa ajustável, a posição superior e inferior da placa ajustável é ajustada girando o parafuso sextavado interno na parte superior. Um bom efeito de alimentação pode ser obtido através do ajuste.
5. 5.O disco indicador de amplitude é montado nas superfícies laterais do corpo da tela. Quando a máquina está funcionando, o disco indicador gira para que sua linha tracejada passe pelo centro de cada círculo, formando uma linha reta. A linha de amplitude e as linhas da escala parecem se cruzar, formando uma sombra visível. O ponto de interseção dessa área de sombra representa o comprimento do curso (ou seja, a amplitude). Ao ajustar a amplitude, isso pode ser alcançado ajustando o grau de coincidência dos contrapesos excêntricos em ambas as extremidades do eixo do motor de vibração.“X”Quanto menor for, menor será a amplitude obtida; inversamente, quanto maior for. Observe que o grau de coincidência dos blocos excêntricos dos motores em ambos os lados do corpo da tela deve ser ajustado para ser consistente, e o grau de coincidência dos blocos excêntricos em ambas as extremidades dos motores de cada lado também deve ser ajustado para ser consistente.
6. 6.A faixa de ajuste do ângulo da direção da vibração é0-45grau, geralmente ajustado para alta velocidade durante a limpeza inicial do grão25grau, geralmente ajustado para quando se limpa o grão20grau, quando o ângulo da direção da vibração precisa ser alterado, basta girar o4Solte o parafuso fixo e, em seguida, gire a placa base do motor de vibração. Observe que os ajustes de ângulo em ambos os lados do corpo da tela devem ser consistentes.

cinco.Operação e uso

1. 1.Antes de usar, primeiro remova as múltiplas placas de fixação.
2. 2.Verifique a direção de rotação dos motores de vibração. Os dois motores de vibração devem girar simultaneamente em direções opostas. Os interruptores para os dois motores são equipados com um dispositivo de intertravamento e devem ser ligados ou desligados simultaneamente.
3. 3.Verifique todas as fixações.
4. 4.Verifique a ocorrência de fenômenos anormais, como inclinação, deslocamento ou deformação excessiva da mola de borracha. Se alguma das situações acima for encontrada, a mola de borracha deve ser ajustada ou substituída prontamente.
5. 5.Após a conclusão dos trabalhos preparatórios e a verificação de sua precisão, a energia pode ser conectada e a máquina iniciada.
6. 6.Observe se a amplitude no disco de amplitude está em conformidade com os regulamentos (não superior a5mm）。
7. 7.Ao peneirar diferentes materiais, você pode substituir a malha da peneira por tamanhos de abertura diferentes, conforme necessário.
8. 8.Ao substituir a tela, solte a alavanca de pressão da moldura da tela na extremidade de alimentação, gire o ferro de pressão da moldura da tela para uma determinada posição, solte a alavanca de travamento da moldura da tela na lateral do corpo da máquina e, em seguida, a moldura da tela pode ser retirada. Após substituir a tela, instale a moldura da tela na ordem inversa, trave o ferro de pressão da moldura da tela e a alavanca de travamento da moldura da tela na lateral do corpo da máquina e, em seguida, a máquina pode ser ligada para operação.
9. 9.Quando a seção de debulha funciona em conjunto com a seção de peneiramento, a velocidade do vento pode ser ajustada de acordo com os diferentes materiais sendo peneirados. Se a peneira vibratória for usada em conjunto com um duto de sucção de ar vertical não motorizado, a velocidade do vento deve ser ajustada de acordo com as instruções para o duto de sucção de ar vertical não motorizado. Se a peneira vibratória for usada comTFXHUse em conjunto com o seletor de ar recirculado. Ajuste a velocidade do vento de acordo com o manual do usuário do seletor de ar recirculado.

seis.manutenção

1. 1.Esta máquina não possui pontos de lubrificação, apenas os rolamentos em ambas as extremidades do motor de vibração requerem a substituição periódica da graxa lubrificante.
2. 2.A tela deve ser removida regularmente para limpeza. As folhas da tela devem ser limpas com um raspador e não devem ser atingidas com um martelo de ferro.
3. 3.Se a mola de borracha for encontrada rachada ou excessivamente deformada por compressão, ela deve ser substituída prontamente. As quatro peças devem ser substituídas simultaneamente.
4. 4.A junta de vedação deve ser verificada regularmente quanto a danos ou descolamento localizado e substituída ou recolocada em tempo hábil.
5. 5.Máquinas que não são usadas por um longo tempo devem ser armazenadas adequadamente. Antes do armazenamento, elas devem ser completamente limpas e mantidas de forma abrangente para garantir que estejam em boas condições técnicas, e ventilação adequada e medidas à prova de umidade devem estar presentes.

Sete.Falha e solução de problemas
