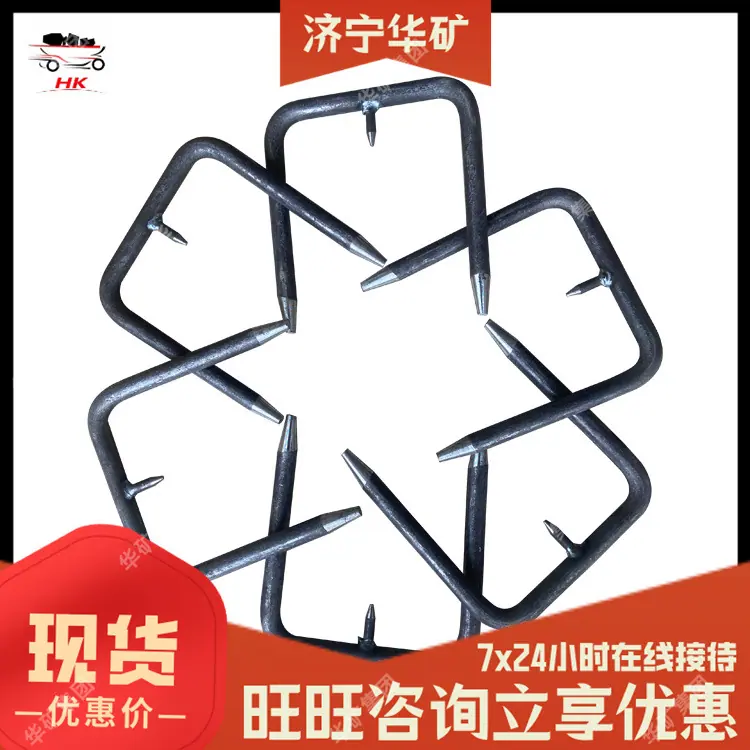

Pasador Tipo E, Instalación Rápida, Accesorios para Transportadores Pasador Tipo E, Fácil de Usar, Pasador de Posicionamiento en Forma de Montaña, Pasador Tipo E

Descripción del Producto

Esta patente pertenece al campo de los equipos de transportadores de banda, específicamente relacionada con un pasador tipo E para la conexión rápida del cuerpo del transportador de banda.

Técnica de fondo

Una banda transportadora es una máquina accionada por fricción que transporta materiales de manera continua. Puede formar un proceso de transporte de materiales desde el punto de alimentación inicial hasta el punto de descarga final en una determinada línea de transporte. A medida que la distancia de transporte de materiales continúa aumentando, el rango de transporte de la banda transportadora también aumenta. Actualmente, cuando se instala el fuselaje de la banda transportadora subterránea tradicional, el bastidor superior de rodillos y la pata de soporte, y la pata de soporte y el bastidor intermedio se conectan mediante pernos. No solo la velocidad de instalación es lenta e ineficiente, sino que también después de un largo período de instalación, las piezas estándar como los pernos utilizados para la conexión se oxidarán, lo que trae grandes dificultades cuando necesita ser desmontado para su mantenimiento posterior.

Para resolver los problemas de baja eficiencia de instalación y dificultad en el desmontaje debido al óxido al instalar el cuerpo de una banda transportadora utilizando piezas estándar convencionales, el modelo de utilidad proporciona un pasador tipo E para la conexión rápida del cuerpo de la banda transportadora.

Parámetros técnicos

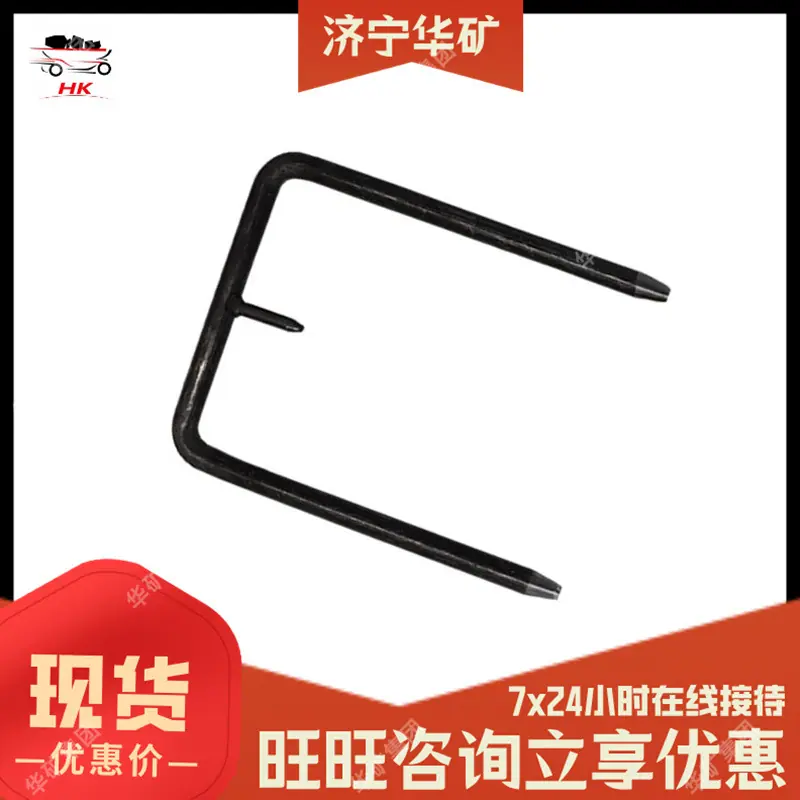

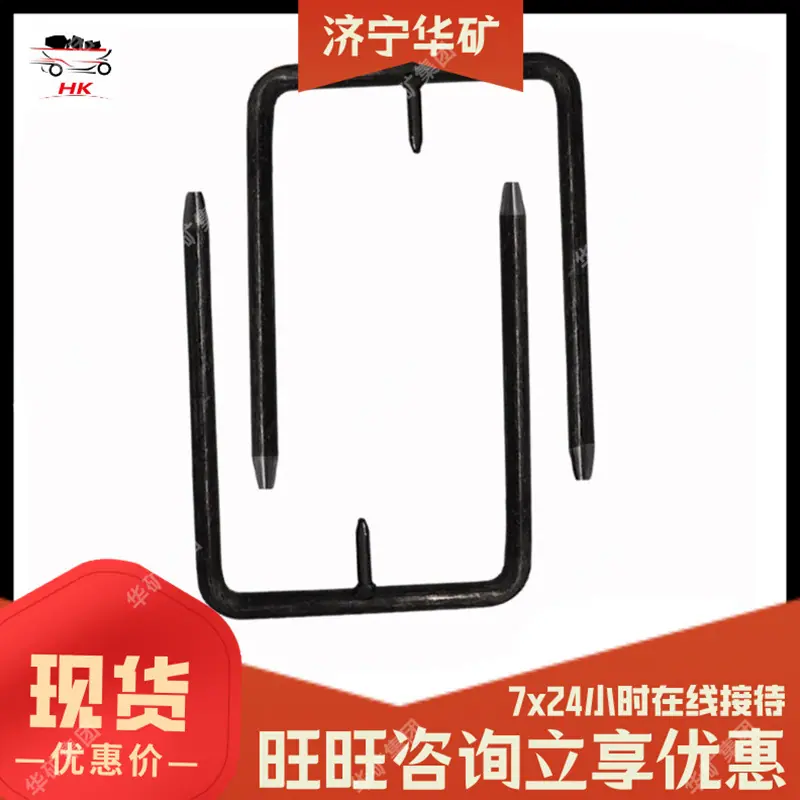

Un pasador tipo E para la conexión rápida de un cuerpo de transportador de banda comprende una pata de soporte, un bastidor superior de rodillos y un bastidor intermedio del transportador de banda, y también comprende un pasador tipo E. La pata de soporte y el bastidor intermedio, así como el bastidor intermedio y el bastidor superior de rodillos, están todos enchufados y fijados por el pasador tipo E. El pasador tipo E consta de un cuerpo en forma de U y un pasador de localización. El pasador de localización está dispuesto en el centro del extremo cerrado del cuerpo en forma de U. Se disponen orificios para conectar el pasador tipo E en las partes de conexión de la pata de soporte y el bastidor intermedio, así como del bastidor intermedio y el bastidor superior de rodillos.

Además, los extremos del cuerpo en forma de U y el pasador de posicionamiento tienen forma de cono truncado. El cuerpo en forma de U con forma de cono truncado y los extremos del pasador de posicionamiento tienen cierta conicidad, lo cual es conveniente para la conexión y el posicionamiento del pasador en forma de E y el orificio.

Además, el diámetro del pasador de posicionamiento es mayor que 1/3 del diámetro del cuerpo en forma de U y menor que 2/3 del diámetro del cuerpo en forma de U, y la longitud del pasador de posicionamiento es mayor que 3 veces el diámetro del cuerpo en forma de U y menor que 1/2 de la longitud del extremo de apertura del cuerpo en forma de U.

Ventajas del producto

El modelo de utilidad reemplaza el uso convencional de pernos como las partes de conexión del cuerpo del transportador de banda mediante el uso de un pasador tipo E con una estructura especial. Solo necesita colocar el pasador tipo E en la posición de conexión entre la pata de soporte y el marco central y el marco central y el bastidor superior de rodillos, y ajustar la posición relativa del pasador tipo E y el orificio, y luego usar un martillo para introducirlo en el orificio de conexión para lograr la conexión y la fijación. El modelo de utilidad es conveniente y rápido, y puede mejorar en gran medida la eficiencia de montaje y desmontaje del cuerpo del transportador de banda.
