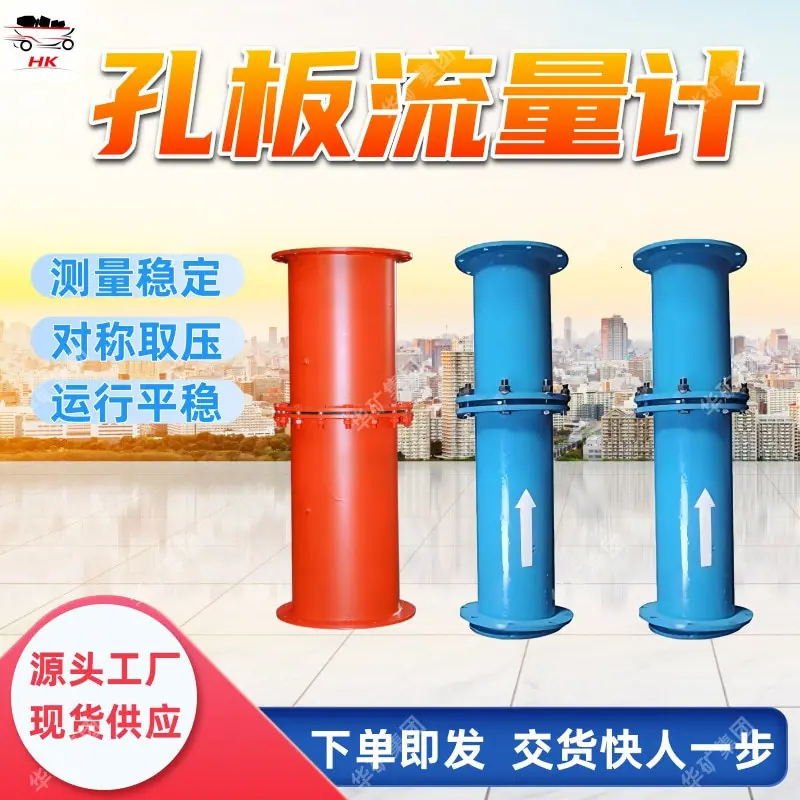

Medidor de Flujo con Placa de Orificio de Presión Simétrica, Medidor de Flujo con Placa de Orificio de Fuerte Anti-Interferencia, Medidor de Flujo con Placa de Orificio Dn300
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Medidor de flujo de orificioDescripción del Producto：
El caudalímetro de placa de orificio es un caudalímetro de presión diferencial que calcula el caudal mediante la diferencia de presión generada al pasar el fluido por la placa de orificio de estrangulación. Se caracteriza por su estructura simple, alta fiabilidad y bajo coste, y se utiliza ampliamente para la medición de caudales de líquidos, gases y vapor en las industrias petrolera, química, eléctrica, metalúrgica y otras.
Medidor de flujo de orificioComponentes principales：
Placa de orificio: Placa circular con orificios hechos de acero inoxidable u otros materiales resistentes a la corrosión, que es el elemento de estrangulamiento central.
Dispositivo de toma de presión: toma de presión de brida, toma de presión de ángulo o toma de presión de diámetro, utilizado para medir la diferencia de presión.
Transmisor de presión diferencial: convierte la señal de presión diferencial en señal de flujo.
Brida de tubería: se utiliza para instalar placas de orificio, generalmente de acuerdo con ANSI, DIN y otras normas.
|
Medidor de flujo de orificio parámetro |
|
|
Rango de calibre |
DN15~DN1200 (se pueden personalizar diámetros mayores) |
|
Nivel de precisión |
±1%~±2% (en condiciones estándar), afectado en gran medida por las condiciones de instalación. |
|
Rechazar |
Generalmente 3:1~5:1 (se puede ampliar a través de placas perforadas o diseños de diámetro variable). |
|
presión laboral |
0~42 MPa (el tipo de alta presión requiere materiales especiales). |
|
Temperatura de funcionamiento |
-50℃~+550℃ (las altas temperaturas requieren acero resistente al calor o sellos especiales). |
|
Material |
Placa de orificio: acero inoxidable 304/316, Hastelloy; Brida: acero al carbono/acero inoxidable. |
|
Método de toma de presión |
Presión de brida, presión de ángulo, presión de diámetro (DD/2). |
