Muestreador de Polvo de Carbón Mfqy-650, Muestreador de Polvo de Carbón con Diseño Anti-Obstrucción, Muestreador de Polvo de Carbón de Estructura Simple

El muestreador de carbón en polvo de brazo oculto es un dispositivo especializado utilizado en el sistema de combustión directa a presión positiva de las centrales eléctricas térmicas para el muestreo en línea de carbón en polvo en la tubería de transporte. Su característica principal es el diseño de "brazo oculto" del tubo de muestreo. Cuando no está en uso, se oculta verticalmente dentro de una carcasa en el exterior de la tubería de carbón en polvo, evitando el barrido continuo por la corriente de aire del carbón en polvo, lo que extiende significativamente la vida útil del equipo.

Este equipo se utiliza principalmente para la detección regular de la finura del carbón pulverizado para monitorear el estado operativo de los molinos de carbón (como el desgaste de las partes de molienda, cambios en el tipo de carbón, etc.), asegurar la eficiencia de la combustión de la caldera y reducir los costos de generación de energía.

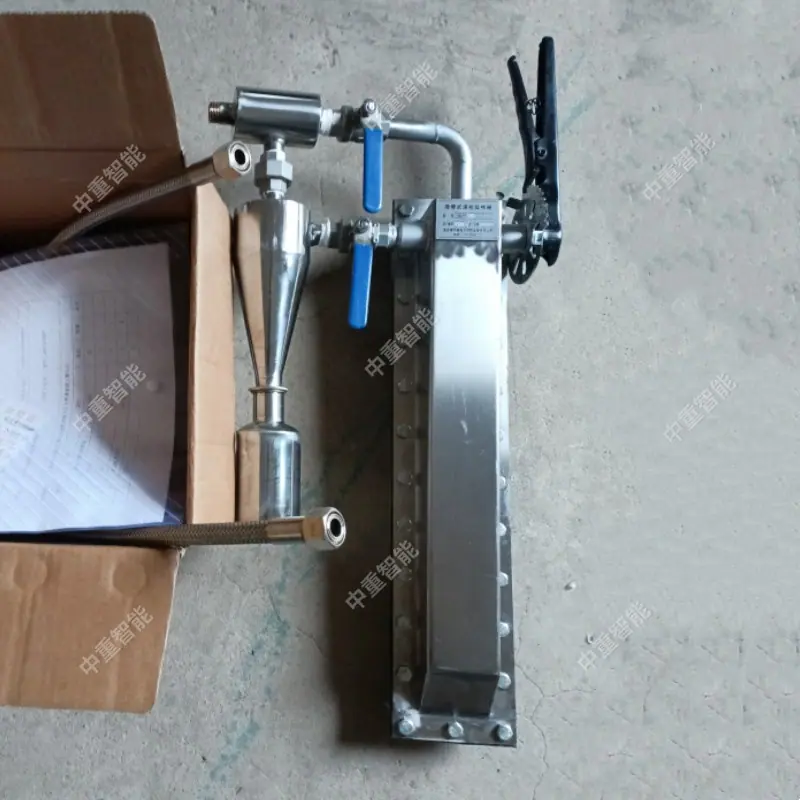

Composición de la Estructura Central

Tubo de muestreo: Insertado en la tubería, con el puerto de muestreo apuntando en la dirección del flujo de aire, para lograr un muestreo multipunto.

Separador Ciclónico: Separa la mezcla gas-polvo utilizando la fuerza centrífuga. El polvo de carbón cae en el frasco de muestreo y el gas se envía de regreso a la tubería.

Botella de Muestreo: Recolecta las muestras separadas de polvo de carbón para análisis de laboratorio y calibración.

Sistema de aire comprimido: Incluye válvulas de control, válvulas reguladoras de presión y bombas de eyección, proporcionando potencia de presión negativa y logrando un muestreo a velocidad constante.

Carcasa y palanca de operación: Protege el tubo de muestreo y controla el despliegue y la retracción del tubo de muestreo mediante palancas de operación manuales o eléctricas.

principio de funcionamiento

El equipo opera basándose en el principio de succión por presión negativa y separación ciclónica:

Antes del muestreo, ajuste la presión del aire comprimido (generalmente ≤0.1MPa) para lograr un muestreo isocinético;

Accione la palanca para extender el tubo de muestreo hacia la tubería, abra la válvula y el aire comprimido acciona el aspirador eyector para crear presión negativa, provocando que el flujo de aire de carbón pulverizado entre en el tubo de muestreo;

La mezcla de aire y polvo se separa mediante un ciclón separador, el polvo de carbón cae en un frasco de muestreo y el gas se succiona de regreso a la tubería;

Una vez completado el muestreo, cierre la válvula y retraiga el tubo de muestreo a la carcasa para evitar el desgaste.

Principales ventajas

Resistente al desgaste y duradero: El diseño de brazo oculto protege eficazmente el tubo de muestreo, extendiendo en gran medida su vida útil.

Fuerte representatividad de la muestra: Admite muestreo multipunto isocinético, haciendo la muestra más representativa.

Operación Sencilla: Estructura simple, sin partes mecánicas móviles, bajo costo de mantenimiento.

Buen sellado: Todo el sistema se instala sellado, sin fugas de polvo de carbón, asegurando un entorno de trabajo limpio.

Diseño anti-obstrucción: Equipado con función de soplado de aire comprimido para prevenir la obstrucción del tubo de muestreo.

Requisitos de Instalación y Uso

Se requiere una fuente de aire comprimido de 0.4–0.6 MPa;

Instalado verticalmente en la tubería de carbón pulverizado a una distancia de 1000–1500 mm de la plataforma de operación;

Al realizar el pedido, por favor proporcione parámetros como el diámetro de la tubería, el espesor de la pared y el método de operación (manual/eléctrico).
