Dispositivo de Muestreo de Polvo de Carbón de Brazo Oculto Tipo Soplado Directo a Presión Positiva Sistema de Fresado Tubería de Transporte de Polvo de Aire Primario Diseño

El dispositivo de muestreo de polvo de carbón de brazo oculto es un equipo especializado diseñado para tomar muestras de polvo de carbón de la tubería de transporte de aire primario de los sistemas de pulverización directa de presión positiva. En los sistemas de pulverización de las centrales térmicas, el desgaste de las partes de molienda del molino, así como los cambios en el tipo y tamaño del carbón, pueden provocar fluctuaciones en la finura del polvo de carbón. La finura del polvo de carbón afecta directamente la eficiencia de la combustión de la caldera y los costos de generación de energía. Al muestrear y probar regularmente la finura del polvo de carbón utilizando este dispositivo, el personal puede ajustar rápidamente las partes de molienda del molino o la apertura de la puerta deflectora del clasificador para garantizar que la finura del polvo de carbón cumpla con los requisitos de diseño, optimizando así el estado de combustión de la caldera.

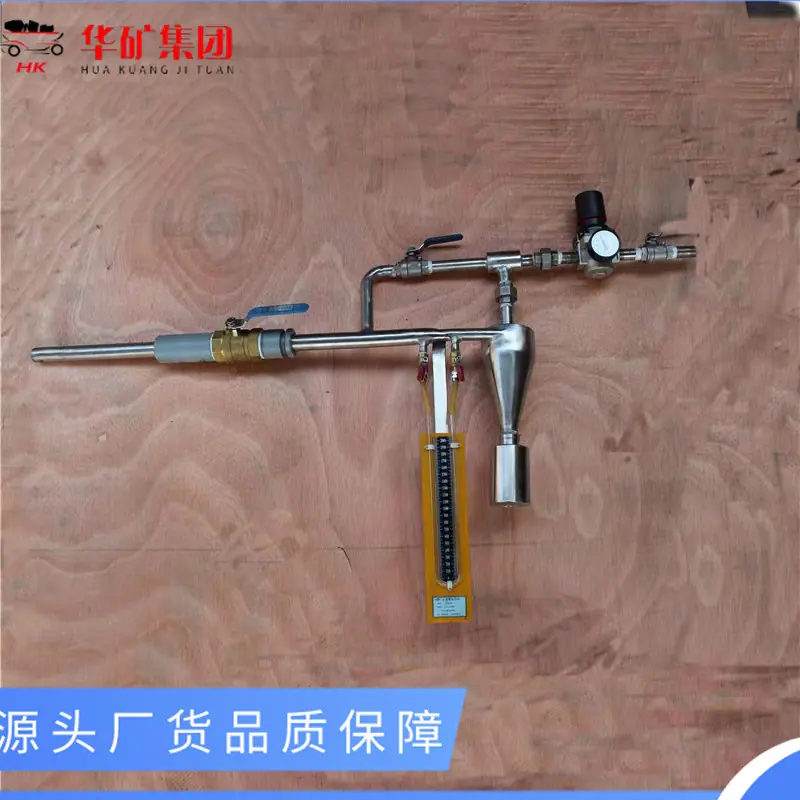

El dispositivo funciona con aire comprimido y completa el muestreo utilizando los principios de succión por presión negativa y separación ciclónica. Cuando el aire comprimido fluye a través del eyector aspirador, crea una presión negativa dentro del tubo de muestreo, el separador ciclónico y el frasco de muestreo, aspirando la mezcla gas-sólido de la tubería de carbón pulverizado hacia el dispositivo. Después de que la mezcla gas-sólido entra en el separador ciclónico, el carbón pulverizado es arrojado hacia la pared interior del separador por fuerza centrífuga y luego cae al frasco de muestreo por gravedad. El gas separado se devuelve luego a la tubería de carbón pulverizado. Todo el proceso no causa contaminación al entorno de trabajo.

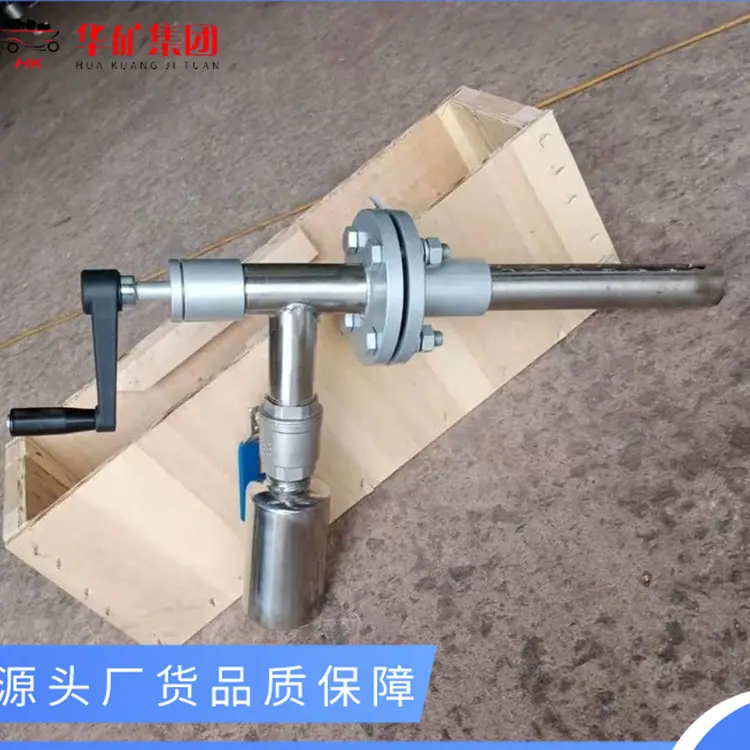

Manual：El dispositivo está equipado con una palanca de operación de muestreo. El operador puede extender y retraer el tubo de muestreo tirando de la palanca de operación. La apertura y el cierre de la válvula también requieren control manual. Este tipo de dispositivo tiene una estructura simple y un bajo umbral operativo, lo que lo hace adecuado para centrales eléctricas pequeñas con bajos requisitos de automatización o escenarios con condiciones operativas relativamente estables.

Tipo Eléctrico Automático：Con controlador programable (SOCIEDAD ANÓNIMA）Como núcleo de control, emparejado con un panel de operación visual, admite muestreo automático remoto y en sitio. El sistema puede completar automáticamente operaciones como la extensión/retracción del tubo de muestreo, el control de válvulas y el control de la duración del muestreo según programas preestablecidos. También puede monitorear parámetros como la presión del aire comprimido y la presión de la tubería de polvo de carbón en tiempo real, ajustando automáticamente la velocidad de muestreo para lograr un muestreo isocinético, evitando eficazmente el error humano. Es adecuado para grandes centrales eléctricas y escenarios que requieren alta precisión y eficiencia de muestreo.

Fijado：Instalado verticalmente en una posición específica en la tubería de carbón pulverizado, la carcasa se fija soldando una brida de instalación, proporcionando un servicio estable a largo plazo en un punto de muestreo fijo. Tiene buen rendimiento de sellado, puede adaptarse al entorno de alta presión dentro de la tubería y es adecuado para condiciones de trabajo que requieren muestreo continuo y regular.

Portátil：Diseño ligero basado en una estructura de brazo retráctil para facilitar la portabilidad y la movilidad. Un juego de equipo puede equiparse con múltiples asientos de muestreo y sellado, lo que permite un uso flexible en diferentes puntos de muestreo de tuberías de polvo de carbón. Adecuado para muestreo y pruebas temporales o escenarios que requieren muestreo en múltiples ubicaciones dispersas.
