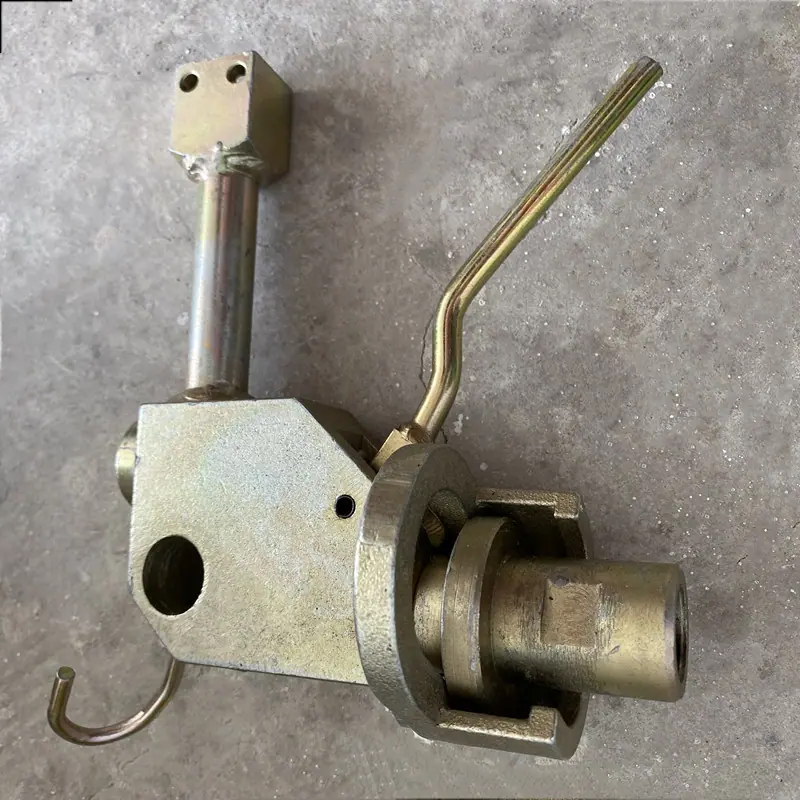

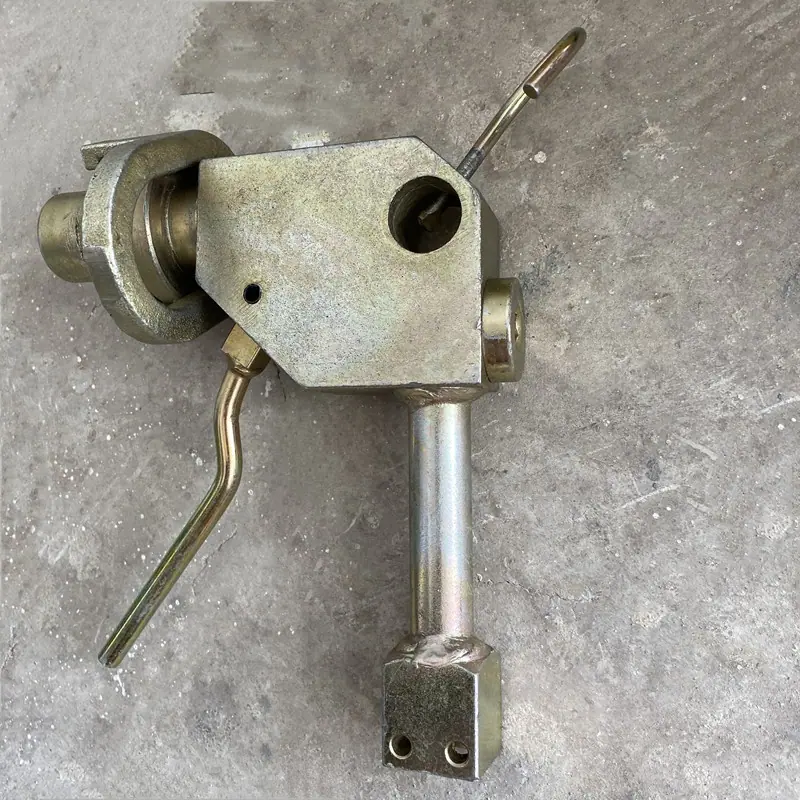

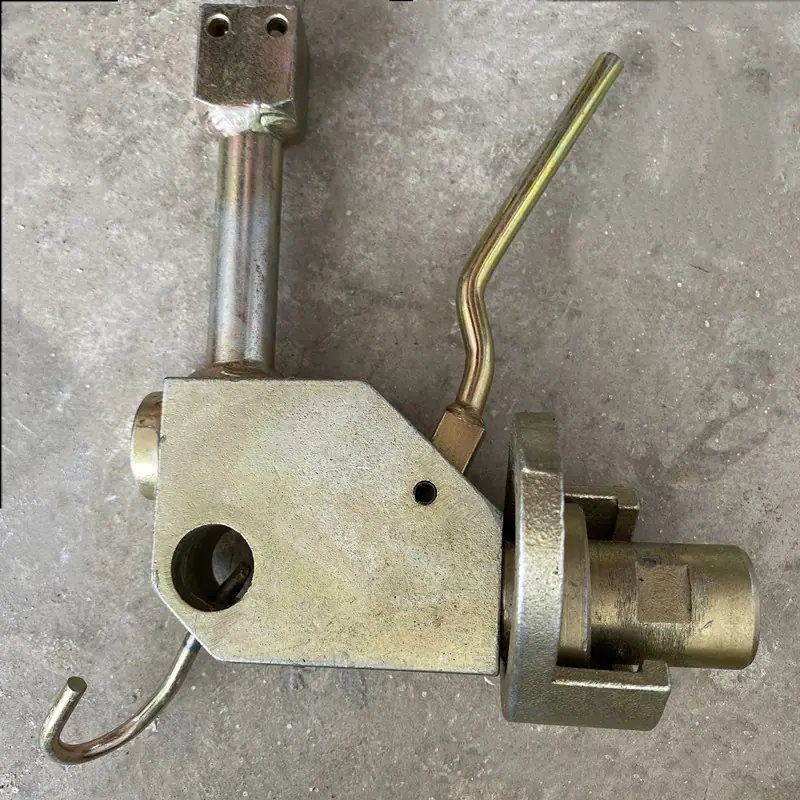

Pistola de inyección Mine DZ-Q1 pistola de inyección hidráulica de un solo puntal DZ-Q2 pistola de inyección para minas precio

1. Estructura y principio de funcionamiento

1. Estructura: Consta de 1. cuerpo de la válvula 2. manómetro, 3. manija de operación, 4. tapón de tornillo de alivio de presión, 7. válvula de descarga 8. varilla de empuje de alivio de presión 9. tubería de inyección de líquido 12. manguito de bloqueo 16. varilla de empuje de suministro de líquido 17. manguito de aislamiento 18. asiento de la válvula de suministro de líquido 19. tubería de suministro de líquido, etc.

2. Características técnicas
1. Especificaciones técnicas:
1.1. Rango de presión de trabajo: 0-40MPa 0-20 mPa
1.2. Medio de trabajo: emulsión (con un 2-3 % de aceite emulsionado M10 o MDT)
1.3. Método de alivio de presión: Empuje el mango hacia afuera para aliviar la presión.
2. Principio de funcionamiento
Inserte la pistola de inyección de soporte inicial en el cuerpo de la válvula de tres vías, apriete firmemente el manguito de bloqueo para asegurarla, sujete el mango de operación desde el interior, impulse la varilla de empuje de suministro de líquido, abra la válvula de retención de suministro de líquido e inyecte el líquido a alta presión por una vía hacia el manómetro y por otra vía a través del orificio oblicuo de la cámara superior del dispositivo de alivio de alta presión, el tubo de inyección y la válvula de tres vías hacia la cavidad inferior del soporte, forzando el pistón del soporte a subir. Cuando el extremo superior del soporte entre en contacto con la viga superior y esté firmemente contra la losa del techo, observe la lectura del manómetro. Si la presión alcanza la presión de techo especificada para esta cara de trabajo, deje de suministrar líquido inmediatamente, empuje el mango hacia afuera, impulse la varilla de empuje de alivio de presión, abra la válvula de retención de alivio de presión y descargue el líquido a alta presión por el orificio de alivio. La presión dentro de la pistola será [valor], y luego retire suavemente la pistola.
