Serie Lwgy Caudalímetro de Turbina Inteligente Integrado Suministro de Fábrica Caudalímetro de Turbina Fácil de Usar

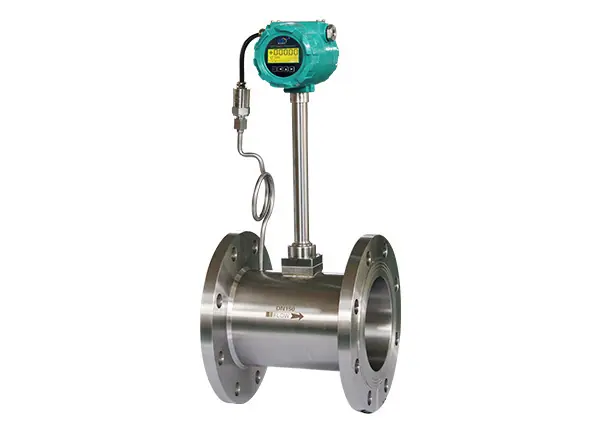

Medidor de Flujo de Turbina Integrado Inteligente Serie LWGY Descripción General del Producto
El medidor de flujo de turbina integrado inteligente de la serie LWGY es alimentado por una batería basada en el sensor de flujo de turbina y agrega una función de visualización en sitio. El sensor y el cálculo de la pantalla forman un nuevo instrumento de medición de flujo integrado. El flujo instantáneo y el total acumulado se pueden mostrar localmente. Puede ser ampliamente utilizado en la medición de flujo de líquidos en las industrias del petróleo, química, industria ligera, alimentaria y otras.
Características del producto del medidor de flujo de turbina integrado inteligente de la serie LWGY
1. Alta precisión, generalmente hasta ±1%R, ±0.5%R, el tipo de alta precisión puede alcanzar ±0.2%R;
2. Buena repetibilidad, la repetibilidad a corto plazo puede alcanzar 0.05%~0.2%, es precisamente debido a su buena repetibilidad que se puede obtener alta precisión mediante calibración frecuente o calibración en línea, lo que lo convierte en el medidor de flujo preferido en la liquidación comercial;
3. Tiene corrección de tres puntos del coeficiente del instrumento, compensa de forma inteligente la no linealidad del coeficiente del instrumento y puede realizar la corrección en el sitio;
4. Todos los datos válidos no se perderán durante 10 años después de apagar el dispositivo;
5、Amplio rango de ajuste, hasta 1:20 para diámetros medianos y grandes, y 1:10 para diámetros pequeños;
6. Estructura compacta y ligera, fácil instalación y mantenimiento y gran capacidad de circulación;
7. Adecuado para medición de alta presión, no se requieren agujeros en el cuerpo del instrumento y es fácil hacer un instrumento de alta presión;
8. Existen muchos tipos de sensores especiales, que pueden diseñarse en varios sensores especiales según las necesidades especiales del usuario, como tipo de baja temperatura, tipo bidireccional, tipo de fondo de pozo, tipo especial para mezcla de mortero, etc.
9. Se puede fabricar con un tipo de inserción, ideal para mediciones de gran diámetro, con baja pérdida de presión y un precio económico. Se puede extraer sin fugas y es fácil de instalar y mantener.

Principio de funcionamiento del caudalímetro de turbina inteligente integrado de la serie LWGY
El fluido fluye a través de la carcasa del sensor. Dado que las paletas del impulsor tienen un cierto ángulo con la dirección del flujo, el impacto del fluido hace que las paletas tengan un par de rotación. Después de superar el par de fricción y la resistencia del fluido, las paletas giran. Una vez que el par se equilibra, la velocidad es estable. Bajo ciertas condiciones, la velocidad es proporcional al caudal. Dado que las paletas son magnéticamente conductoras, están en el campo magnético del detector de señal (compuesto por acero magnético y bobinas). Las paletas giratorias cortan las líneas de fuerza magnética y cambian periódicamente el flujo magnético de la bobina, induciendo así una señal de pulso eléctrico en ambos extremos de la bobina. Esta señal es amplificada y conformada por el amplificador para formar una onda de pulso rectangular continua con una cierta amplitud, que puede transmitirse al instrumento de visualización para mostrar el caudal instantáneo y la cantidad acumulada del fluido. Dentro de un cierto rango de flujo, la frecuencia de pulso f es proporcional al caudal instantáneo Q del fluido que fluye a través del sensor. La ecuación de flujo es: Q=3600×f/k Donde:

f——Frecuencia de pulso [Hz];

k—— Coeficiente instrumental del sensor [1/m³], proporcionado en el certificado de calibración. Si se usa [1/L] como unidad, Q=3.6×f/k

Q——caudal instantáneo de fluido (en condiciones de trabajo) [m3/h];

3600 - factor de conversión.

Parámetros técnicos del caudalímetro de turbina inteligente integrado serie LWGY
Diámetro nominal: (4～200)mm;

Temperatura media: (-20～70)℃; (-20～120)℃.

Temperatura ambiente: (-20～50)℃

Precisión: ±0,5%, ±1% (específicamente hasta ±0,2%).

Fuente de alimentación: batería de 3,6 V, se puede utilizar de forma continua durante más de 3 años.

Modo de visualización: Muestra alternativamente el caudal instantáneo y el acumulado, con visualización de siete dígitos para el caudal acumulado (00000.01ｍ o 000.0001ｍ) y con visualización de siete dígitos para el caudal instantáneo (000.0001ｍ3/h). También puede mostrar el caudal instantáneo o el volumen total acumulado por separado.

Coeficiente del instrumento: se puede colocar en sitio.

Protección contra apagado: el coeficiente del instrumento y el valor del flujo acumulado no se perderán durante diez años después del apagado.

Con función de eliminación de pequeña señal.
