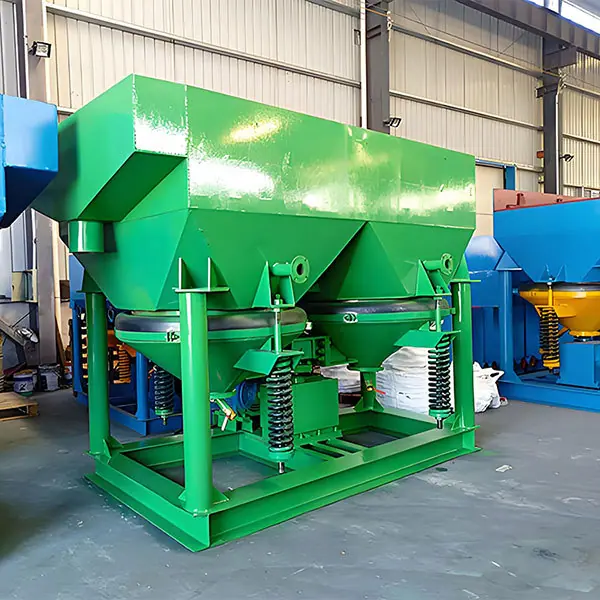

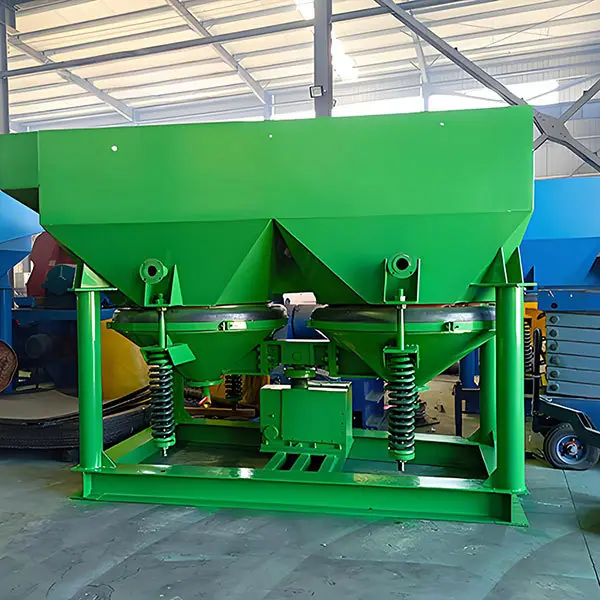

Máquina de Jigging de Onda Diente de Sierra con Diseño Multicilíndrico, Recuperación de Minerales de Partículas Finas, Alta Precisión de Clasificación y Baja Tasa de Fallas

Resumen del producto de la máquina de jigging:

La mesa vibratoria de doble tolva se divide en dos tipos: tipo para mano izquierda y tipo para mano derecha. Esta máquina de jigging tiene una pantalla fija. Es adecuada para la selección de minerales metálicos, como depósitos aluviales que contienen tungsteno y oro, y para la selección fina de mineral de estaño, etc. Se puede utilizar para seleccionar tanto materiales de grano fino como materiales gruesos. El tamaño de partícula de alimentación es de 6-8 mm, pero en casos individuales de beneficio de mineral aluvial, el tamaño de partícula es de 12 mm.

Estructura y materiales del producto Jig:

1-Motor eléctrico; 2-Parte de transmisión; 3-Distribuidor de agua; 4-Brazalete oscilante; 5-Biela; 6-Diafragma de goma;

7-Cámara de jigging; 8-Cámara de diafragma; 9-Cámara de jigging; 10-Marco; 11-Tapón de descarga

La estructura de la criba de doble compartimento LTS300×450 consta de: cuerpo de la máquina, dispositivo de transmisión, distribuidor de agua, diafragma y válvulas, etc. El cuerpo de la máquina tiene dos compartimentos de criba de diferentes tamaños. Cada compartimento de diafragma está dividido en un área de criba y un área de diafragma por una partición que no llega al fondo. El proceso de cribado se lleva a cabo mediante el movimiento alternativo hacia arriba y hacia abajo del diafragma de goma, lo que hace que el medio (agua) pulse. El motor impulsa la polea grande para que gire a través de una correa en V, haciendo que la biela en el eje excéntrico se mueva hacia arriba y hacia abajo. El balancín conectado a esta biela también se mueve hacia arriba y hacia abajo. Otras dos bielas en el balancín están conectadas al diafragma de goma, provocando así que el diafragma se mueva alternativamente hacia arriba y hacia abajo para el cribado.

Según el tamaño de partícula del mineral que se está procesando, la frecuencia de carrera de la biela se puede cambiar y se pueden seleccionar diferentes carreras para obtener un buen efecto de jigging. El método para cambiar la frecuencia de carrera es reemplazar la polea pequeña, y hay dos frecuencias de carrera: 322 veces/minuto; 420 veces/minuto. El método para seleccionar la carrera es aflojar los tornillos de fijación y las tuercas, extraer el pasador de localización y girar la posición relativa entre el manguito excéntrico de ajuste y el eje excéntrico, lo que puede tener 11 carreras diferentes (0— 25.3 mm).

Dado que se añade un tamiz sobre el tamiz de trabajo, la mesa vibratoria se puede utilizar para procesar materiales con tamaño de partícula desigual. (Nota: Este tamiz puede no suministrarse según los requisitos del pedido) Después de introducir la mena cruda en la cámara de cribado, debido a la pulsación del diafragma, las partículas minerales se estratifican según la gravedad específica en el medio; las partículas minerales finas y pesadas pasan a través de los espacios entre las partículas de lecho artificial y las aberturas de la malla, y se asientan en el depósito de mena en la tolva de cribado. Las partículas minerales gruesas y ligeras (ganga) en la capa superior son arrastradas hacia el extremo de descarga de la malla por el flujo del medio. Dado que la cámara de cribado trasera está 50 mm más baja que la cámara de cribado delantera, las partículas minerales ligeras desbordan a través del tablero de cola de la cámara delantera y entran en la cámara trasera, donde se criban nuevamente. La altura de la posición del tablero de cola se puede ajustar según sea necesario para controlar la cantidad de descarga.

El concentrado en la tolva de almacenamiento se descarga periódicamente a través de la tubería de descarga.

Rango de aplicación del producto jig:

Se utiliza para clasificar oro, estaño, tungsteno, titanio, hematita, mineral de hierro, carbón y otros minerales, especialmente muy utilizado en el campo de la concentración de mineral de manganeso.

Precauciones de uso de la máquina de jigging de diafragma:

1. Antes de comenzar, verifique que los tornillos de cada componente estén apretados y que la válvula y el cuerpo de la tolva no tengan fugas de agua.

2. Preste atención a añadir grasa lubricante frecuentemente a cada boquilla de inyección.

3. Solo después de que la máquina haya funcionado en vacío y se haya comprobado que funciona normalmente, se permite que funcione bajo carga.

4、Los diafragmas de goma y las correas en V no deben contaminarse con aceite.
