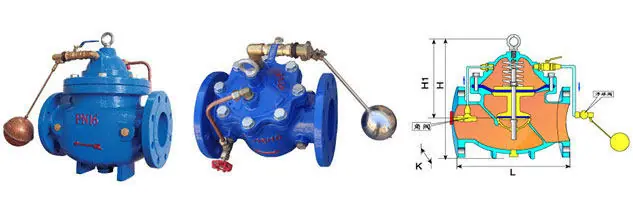

Válvula de Flotador con Control Remoto 100X-16Características estructurales y usos:

La Válvula de Flotador con Control Remoto 100X está compuesta por una válvula principal, válvula de aguja, válvula de bola, válvula de flotador, microfiltro, etc., formando un sistema de conexión de control hidráulico. Una vez configurada, controla automáticamente la altura del nivel del líquido.
Este producto usa control de nivel de líquido directamente, no requiere otros dispositivos ni energía, es fácil de mantener, tiene alta precisión en el control del nivel de líquido, no se ve afectado por la presión del agua y está sellado de forma fiable.
Esta serie de productos de válvulas se utiliza ampliamente para el control del nivel de líquido de torres de agua, piscinas y otras instalaciones en sistemas de red de suministro de agua en edificios de gran altura, áreas residenciales, etc.

Características de rendimiento de la válvula de flotador con control remoto 100X-16:
Estructura novedosa y razonable, aplicación razonable de principios hidráulicos y teoría de control;
Operación estable y confiable, alto caudal;
Disco de válvula de apertura rápida y cierre lento, sin golpe de ariete (tiempo de cierre ajustable);
Buen efecto de sellado anti-retorno y larga vida útil;

Válvula de Flotador con Control Remoto 100Xprincipio de funcionamiento

Cuando se suministra agua a la tubería desde la entrada, como la válvula de aguja, la válvula de bola y la válvula de flotador están normalmente abiertas, el agua pasa a través del microfiltro, la válvula de aguja, la cámara de control, la válvula de bola y la válvula de flotador hacia el tanque. En este momento, no se forma presión en la cámara de control, la válvula principal se abre y la torre de agua (tanque) se suministra con agua.
Cuando el nivel del agua en la torre de agua (tanque) sube a la altura establecida, el flotador sube y cierra la válvula de flotador, controlando que la presión del agua interior aumente, lo que empuja la válvula principal a cerrarse y el suministro de agua se detiene. Cuando el nivel del agua baja, la válvula de flotador se reabre, controlando que la presión del agua en la sala de control disminuya, la válvula principal se abre de nuevo para continuar suministrando agua, manteniendo el nivel de líquido establecido.

Instalación y Puesta en Marcha de la Válvula de Flotador con Control Remoto 100X-16:
A. Requisitos de instalación:
1. Antes de instalar esta válvula, la tubería debe limpiarse, y la calidad del agua debe mantenerse una o dos veces al año.
2、 Preferiblemente, esta válvula se instala horizontalmente.
3. Se debe instalar una válvula de parada o una válvula de compuerta antes de esta válvula para facilitar el mantenimiento.
4. La válvula principal y la válvula de flotador de esta válvula se pueden instalar como un todo o de forma remota. La tubería de agua debe estar fija y no debe estar sujeta a vibraciones.
5、El diagrama de instalación es el siguiente:
B Depuración: Esta válvula se depura después de su instalación en el sistema de agua. Abra la válvula de cierre, abra la válvula de aguja principal de 2 a 4 vueltas y abra completamente la válvula de bola para llenar el cuerpo de la válvula y la cámara de agua superior con el medio. Luego, cierre la válvula de bola para depurar su rendimiento de sellado. Después de eso, abra la válvula de bola y ajuste el rendimiento de trabajo de esta válvula de acuerdo con la subida y bajada del nivel del flotador.
Mantenimiento y Solución de Problemas:
Desmontaje de la válvula principal:
(1) Retirar la tubería externa y las válvulas de control;
(2) Afloje las tuercas simétricamente en diagonal, enrosque los tornillos de fijación, retire la tapa de la válvula y saque el resorte;
(3) Desenrosque la tuerca de retención del vástago de la válvula, retire el soporte del diafragma y el diafragma;
(4) Retire el disco de la válvula, la placa de presión de goma y el sello grande de junta tórica;
(5) Afloje el asiento de la válvula en sentido contrario a las agujas del reloj y retire la junta de amianto.

Posibles fallos y métodos de solución de problemas:
