Válvula de Onda Antiexplosión Fh2500/918, Puerta Sellada de Onda Antiexplosión con Eje de Viento Inclinado, Válvula de Onda Antiexplosión Plana

 Introducción del producto de la válvula anti-ondas de choque FH2500/918

Las puertas cortafuegos resistentes a ondas de choque son uno de los productos indispensables en las minas; sus requisitos de calidad son relativamente altos y tienen características como la prevención eficaz de la difusión de humo, llamas y gases tóxicos, y una larga vida útil, lo que las hace populares entre muchos mineros.

Usos principales de la válvula anti-ondas de choque FH2500/918

1. Ajustar la ventilación necesaria en el almacén; también puede desempeñar un papel de aislamiento en caso de incendio en el almacén;

2. El inventario de materiales peligrosos subterráneos juega un papel en la resistencia a las ondas de choque.

Especificaciones y parámetros de la válvula anti-ondas de choque

Figura n.°: FH2500/918

Presión (kpa): 2500

Tamaño del marco de la puerta: 900×1800

Volumen de ventilación (m3/h): 6000

La estructura principal del producto de válvula anti-ondas de choque.

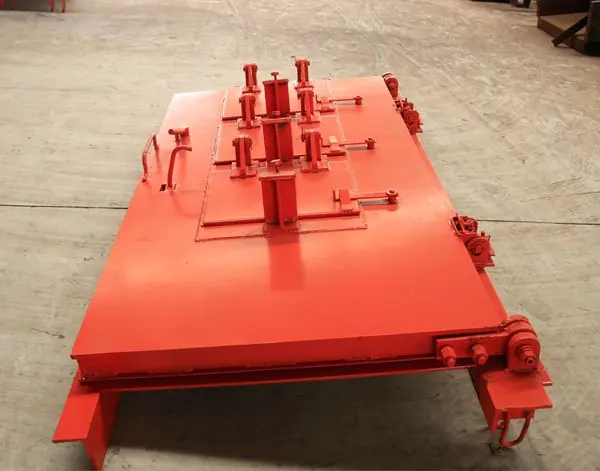

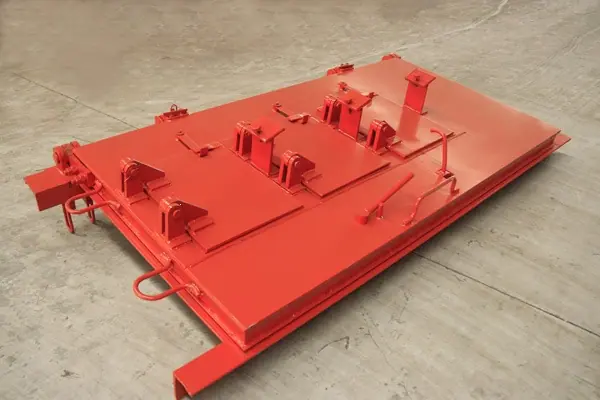

Esta válvula anti-ondas de choque está compuesta por marco de puerta, hoja de puerta, dispositivo de bloqueo, bisagra y otros componentes.

1. El marco de la puerta es un componente de marco ensamblado y soldado de acero en ángulos desiguales.

 2. La característica principal de la puerta de explosión de onda de choque es que la hoja de la puerta está equipada con 3 juegos de dispositivos para ajustar el volumen de aire de ventilación, es decir, hay tres grupos de orificios de ventilación con un diámetro de 122 mm en la placa inferior de la puerta de explosión, y el exterior del panel de la puerta de explosión está equipado con una aleta de puerta de explosión de apertura automática de 12°. Cada juego de puerta de explosión tiene un volumen de ventilación de 2000 m³/h, y el volumen de ventilación total es de 6000 m³/h. La velocidad del aire está diseñada en 8 m/s. Durante el uso, el número de juegos de puertas de explosión de ventilación se puede determinar de acuerdo con el volumen de aire requerido del almacén subterráneo de explosivos y el valor de presión negativa del conducto de aire de retorno total, y el ángulo de apertura de cada juego de aleta de puerta de explosión se puede ajustar para un ajuste fino para cumplir con el volumen de ventilación. Una vez que ocurre un evento dentro del almacén, cuando la sobrepresión después de que la onda de choque se atenúa es mayor que 20 KPa, la aleta de la puerta de explosión se cerrará automáticamente bajo presión dentro de 3-8 segundos, aislándola del mundo exterior y evitando que la onda de choque y las llamas y gases tóxicos generados se propaguen a las vías de acceso externas, y descargándolos a través del conducto de aire de retorno total.

3. Nuestra fábrica produce dos juegos de dispositivos de bloqueo para válvulas resistentes a ondas de choque. Un juego es el de tipo giratorio con eje y manija de bloqueo, de uso común; el otro es el dispositivo de bloqueo de emergencia, utilizado en situaciones de emergencia. La función principal de la válvula resistente a ondas de choque del dispositivo de bloqueo de emergencia es que, cuando la fuerza de impacto supera los 294 N, la puerta y el marco se cierran instantáneamente, el anillo de sellado se comprime, el cabezal de la cerradura entra en el núcleo de la cerradura y el resorte de doble hoja gira para frenar la cerradura y evitar que rebote. La cerradura se puede liberar girando la manija de llave externa.

4. La bisagra inferior de la válvula antichoque producida está sostenida por un cojinete de bolas de empuje unidireccional, y la parte central está articulada con un resorte para garantizar que la puerta se cierre automáticamente.

5. El método de sellado de la válvula anti-ondas de choque, producido por nuestra fábrica, utiliza una tira de goma de sección transversal en forma de "9". Buen sellado.
