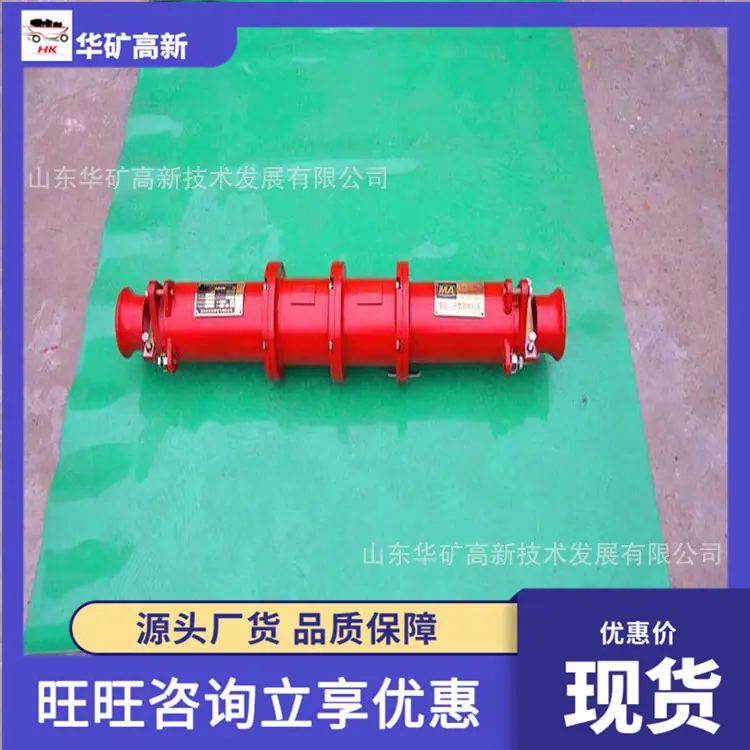

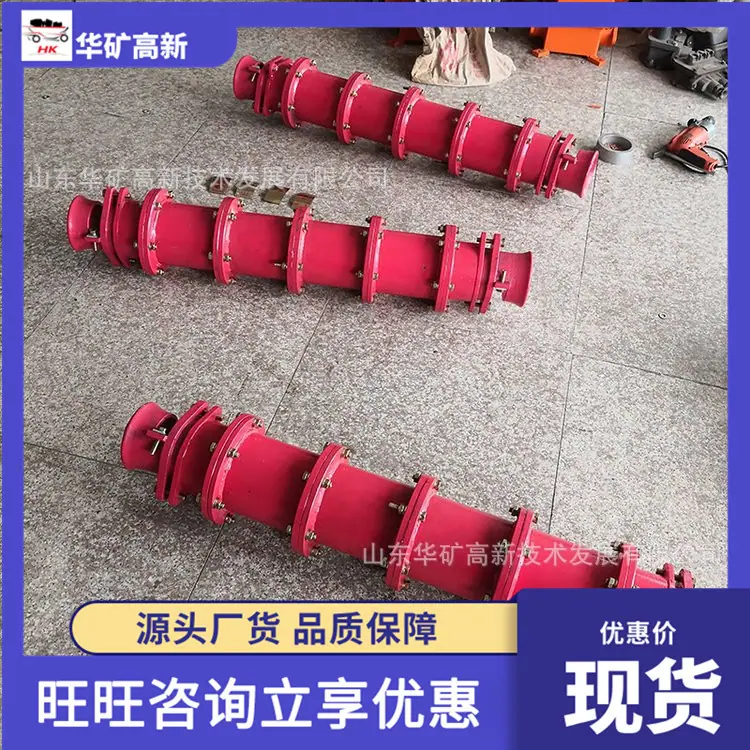

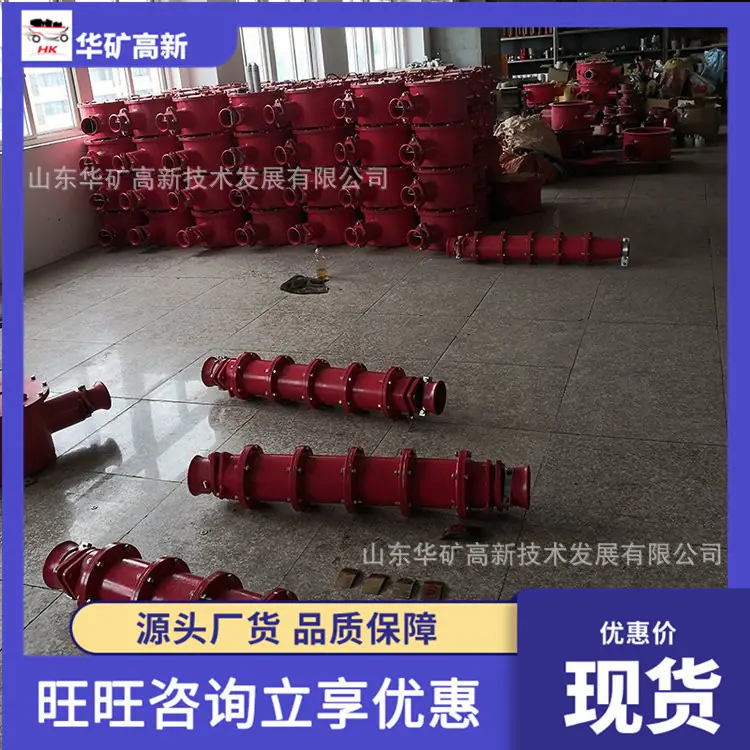

Conector de cable tipo a prueba de explosiones para minas Resistente a la presión Retardante de llama Transmisión estable Conector de cable tipo a prueba de explosiones para minas

Los conectores de cable son componentes básicos utilizados para lograr conexiones eléctricas entre cables, y entre cables y equipos. Principalmente realizan las tareas de transmisión estable de corriente, señales y datos, y se utilizan ampliamente en muchos campos como las comunicaciones, la automatización industrial, el transporte ferroviario y la minería.

Su estructura básica típicamente incluye cuatro partes: contactos metálicos, aislantes, una carcasa y una cubierta: Los contactos metálicos son los portadores principales para la transmisión de corriente y señal, asegurando la conductividad de la conexión; los aislantes se utilizan para aislar diferentes contactos, previniendo cortocircuitos e interferencias de señal; la carcasa proporciona protección mecánica y blindaje electromagnético para los componentes internos; la cubierta sirve principalmente para proteger el punto de conexión del cable y mejorar la durabilidad general.

En aplicaciones prácticas, la instalación de conectores de cable debe seguir un proceso estandarizado, desde la preparación de herramientas y la preparación del extremo del cable hasta el ensamblaje del conector y la inspección de sellado. Cada paso afecta directamente la fiabilidad de la conexión. Por ejemplo, en la conexión de paneles de parcheo en salas de comunicaciones, los conectores de cable instalados correctamente pueden reducir eficazmente la pérdida de señal y garantizar la estabilidad de la transmisión de datos.

1. Conector de cable de señal：Se enfoca en transmitir señales de control analógicas o digitales, señales de sensores, etc. La corriente y el voltaje transmitidos suelen ser bajos, pero los requisitos de integridad de la señal y antiinterferencia son altos. Los ejemplos comunes incluyen conectores BNC, que tienen un mecanismo de bloqueo rápido y buenas características de adaptación de impedancia de 50Ω, y se usan a menudo para videovigilancia y equipos de prueba de RF; los conectores SMA son adecuados para la transmisión de señales de alta frecuencia y baja pérdida en comunicaciones por microondas y dispositivos inalámbricos, con frecuencias de operación de hasta 18 GHz o superiores; los conectores FPC/FFC son delgados, ligeros y flexibles, y son componentes clave para conectar pantallas, cámaras y placas base dentro de dispositivos con espacio limitado como teléfonos móviles y tabletas.

2. Conector de cable de datos：Se utilizan específicamente para la transmisión de alta velocidad de datos digitales, señales de audio/video y señales de comunicación de red. Con el desarrollo tecnológico, estos tipos de conectores están evolucionando hacia una mayor densidad, una operación más fácil y una menor pérdida. Algunos productos ya admiten transmisión de alta velocidad de 400G/800G por longitud de onda y se utilizan ampliamente en escenarios como centros de datos y sistemas de transmisión de video de alta definición.

3. Conector de Cable de Alimentación：Con la función principal de transmitir grandes corrientes, puede satisfacer las necesidades de transmisión de potencia de diferentes niveles de voltaje. Por ejemplo, los conectores de cable de alto voltaje para minería, adecuados para el rango de voltaje de 1140V - 10kV, están diseñados específicamente para el entorno hostil de las operaciones subterráneas en minas de carbón, poseen rendimiento a prueba de explosiones y pueden lograr una conexión segura entre subestaciones móviles y cables de alto voltaje.

1. Conector de cable redondo：La carcasa es redonda y tiene buena resistencia a las vibraciones y rendimiento de sellado. Se utiliza comúnmente en campos con requisitos de fiabilidad extremadamente altos, como la aeroespacial y equipos de armamento. Algunos productos también tienen rendimiento "a prueba de tres" (a prueba de humedad, a prueba de spray salino, a prueba de moho).

2. Conector de Cable Rectangular：La carcasa es rectangular o aproximadamente rectangular, con contactos ordenadamente dispuestos, lo que facilita la instalación de alta densidad. Se utiliza ampliamente en equipos de automatización industrial y gabinetes de comunicación, ahorrando eficazmente espacio de instalación.

1. Conector de Cable Impermeable：A través de anillos de sellado especiales y un diseño de estructura de sellado, tiene una cierta capacidad impermeable y a prueba de polvo. El índice de protección suele poder alcanzar IP44 o superior, lo que lo hace adecuado para escenarios como estaciones base de comunicación al aire libre y equipos al aire libre para el transporte ferroviario.

2. Conector de cable de alta temperatura：Utiliza materiales aislantes resistentes a altas temperaturas y componentes metálicos, puede trabajar de manera estable en entornos de alta temperatura, ampliamente utilizado en campos con operaciones de alta temperatura como la metalurgia y la petroquímica.

Los conectores de cable simplifican los procesos de ensamblaje y mantenimiento del equipo. En la etapa de producción, el método de conexión modular hace que el ensamblaje del equipo sea más eficiente y facilita la producción en masa. Durante el mantenimiento del equipo, si falla un componente, la pieza defectuosa se puede reemplazar conectando y desconectando rápidamente el conector, sin necesidad de desmontar todo el sistema, lo que reduce significativamente el tiempo de reparación y los costos de mantenimiento. Al mismo tiempo, durante las actualizaciones técnicas, el rendimiento del equipo se puede mejorar y la vida útil general del equipo se puede extender reemplazando los conectores por otros compatibles y componentes nuevos.

Los conectores de cable de alta calidad utilizan contactos con núcleo de cobre de alta pureza, presentando una resistencia de contacto baja y estable, lo que puede reducir la pérdida de señal y el desperdicio de energía; algunos productos adoptan un proceso de contacto con estructura de pinza de resorte, que tiene una función de autolimpieza durante la inserción y extracción, asegurando que se pueda mantener un buen rendimiento de conexión eléctrica durante mucho tiempo. En cuanto a la adaptabilidad ambiental, los conectores de cable de grado industrial pueden hacer frente a entornos hostiles como temperaturas extremas, humedad y polvo; algunos productos también han superado estrictas pruebas de simulación ambiental, asegurando una transmisión de señal y potencia estable incluso en condiciones de trabajo complejas.

Con la tendencia de desarrollo de miniaturización e integración de equipos, los conectores de cable también mejoran continuamente la utilización del espacio. Por ejemplo, el diseño de contactos de alta densidad de los conectores de cable rectangulares puede lograr la conexión de más circuitos en un espacio limitado; los conectores de cable híbridos pueden transmitir simultáneamente energía y datos de alta velocidad en la misma interfaz, reduciendo el número de interfaces de equipo y la complejidad del cableado, y mejorando la integración del sistema.

Para diferentes escenarios de aplicación, los conectores de cable están equipados con los diseños de protección de seguridad correspondientes. Por ejemplo, los conectores de cable de alto voltaje para uso en minería tienen carcasas hechas de tubos de acero sin costura de alta calidad y están equipados con múltiples estructuras de sellado, que pueden prevenir eficazmente la entrada de humedad y la fuga de chispas internas, cumplen con los estándares a prueba de explosiones para minería y garantizan la seguridad de las operaciones subterráneas; las carcasas de los conectores industriales convencionales están hechas en su mayoría de materiales aislantes ignífugos, con un rendimiento ignífugo que cumple con los estándares relevantes, reduciendo el riesgo de incendios eléctricos.

Muchos conectores de cable adoptan un diseño fácil de usar, lo que facilita las operaciones de instalación in situ. Algunos productos cuentan con funciones de conexión y desconexión rápida y autobloqueo, lo que permite la conexión sin herramientas complejas, mejorando así la eficiencia de la instalación; en escenarios con espacio de instalación limitado, productos especialmente diseñados como conectores en ángulo recto y conectores miniaturizados pueden adaptarse a entornos de instalación complejos, reduciendo la dificultad de la construcción.

Podemos proporcionar soluciones de conectores de cable personalizadas basadas en las necesidades personalizadas de diferentes industrias y diferentes equipos. Esto incluye personalización para clasificaciones especiales de voltaje y corriente, personalización estructural para espacios de instalación especiales y personalización de materiales para requisitos especiales de protección ambiental, asegurando que el conector coincida perfectamente con el escenario de aplicación.
