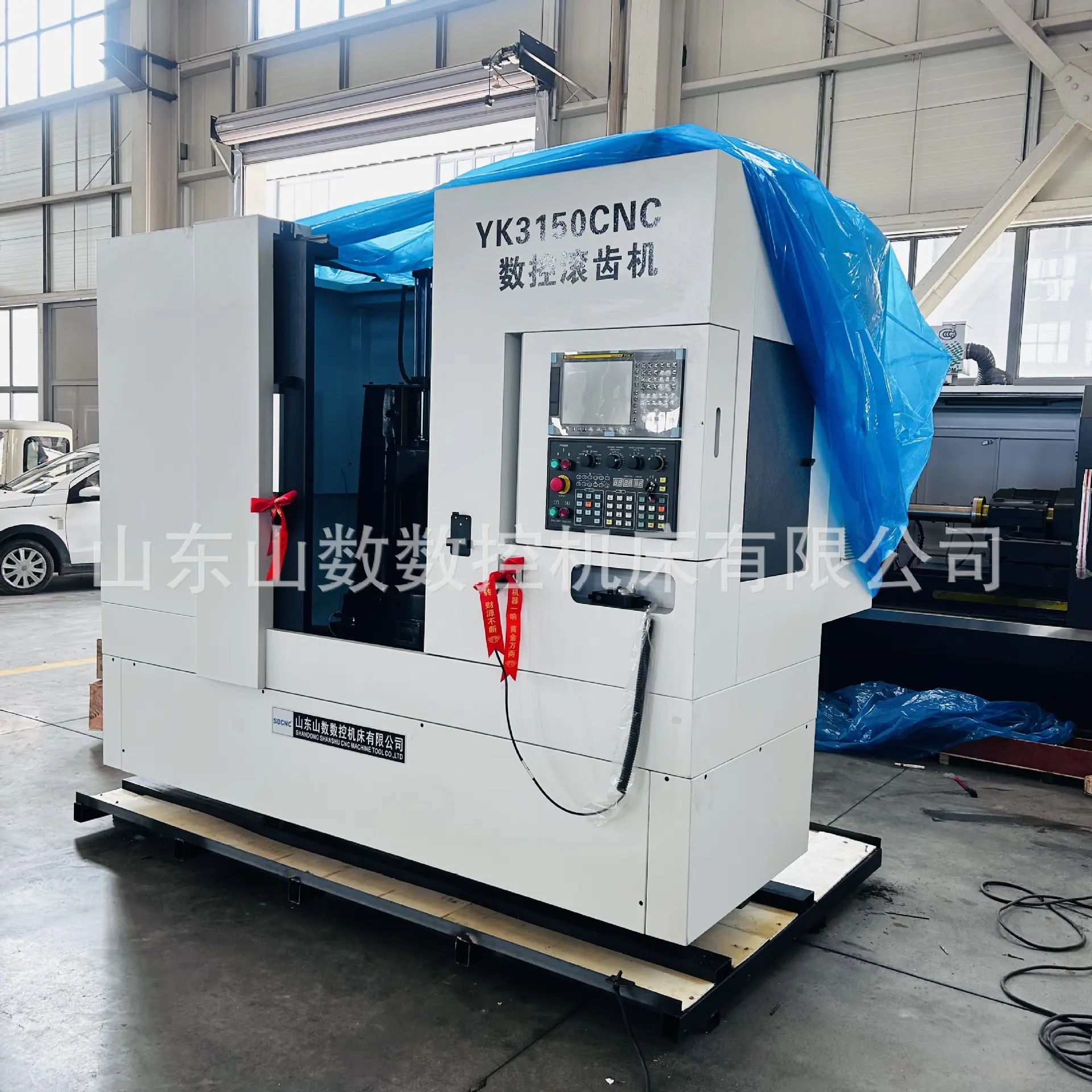

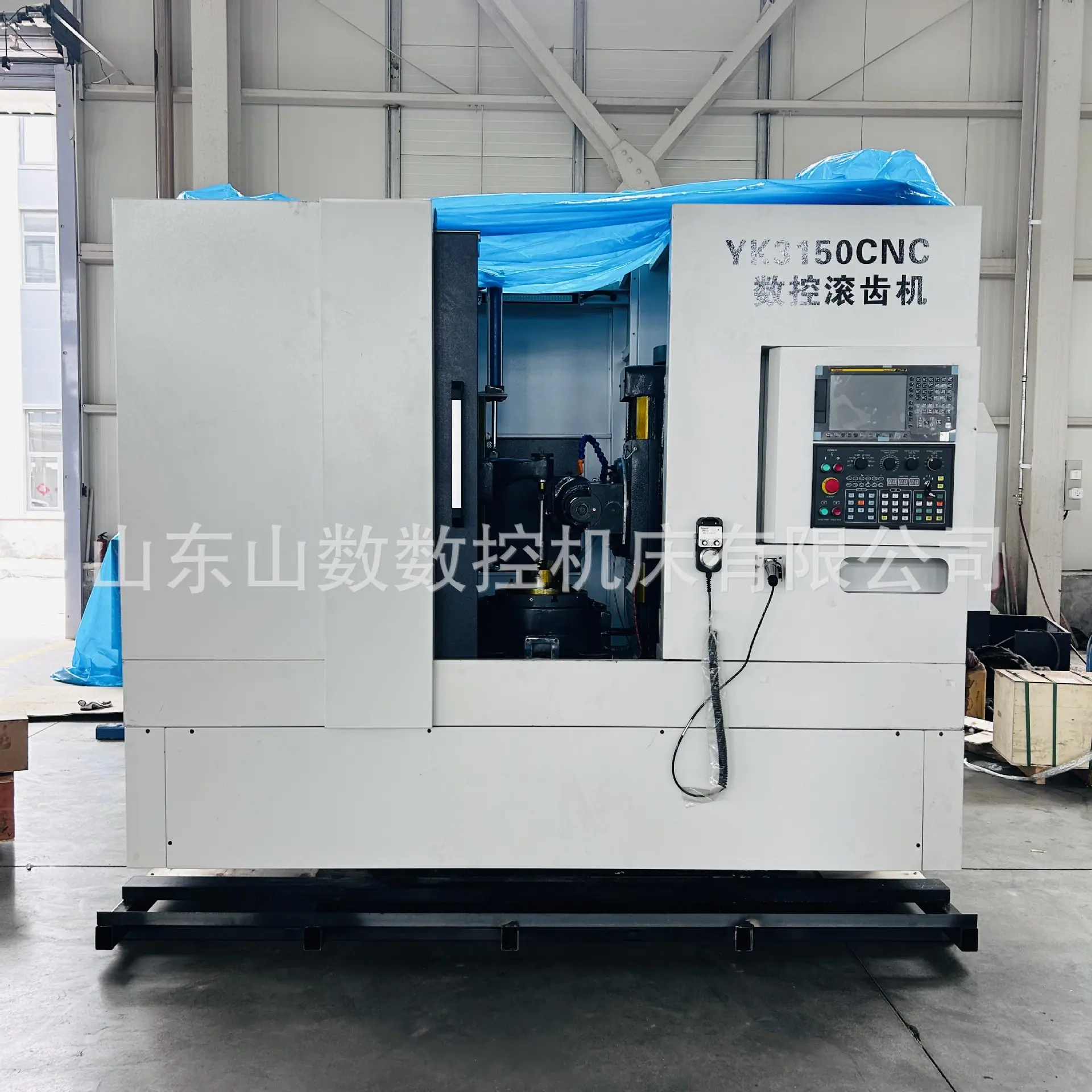

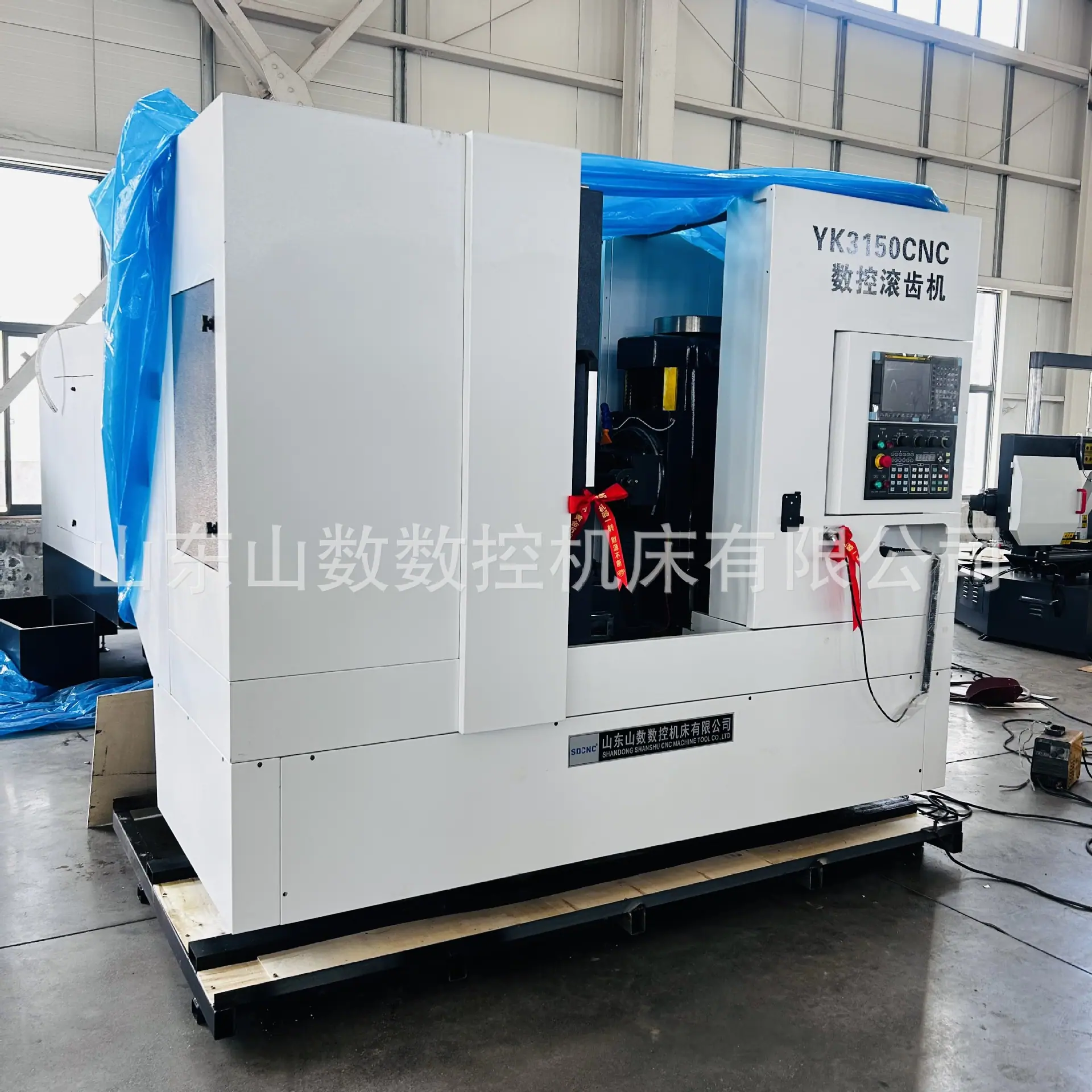

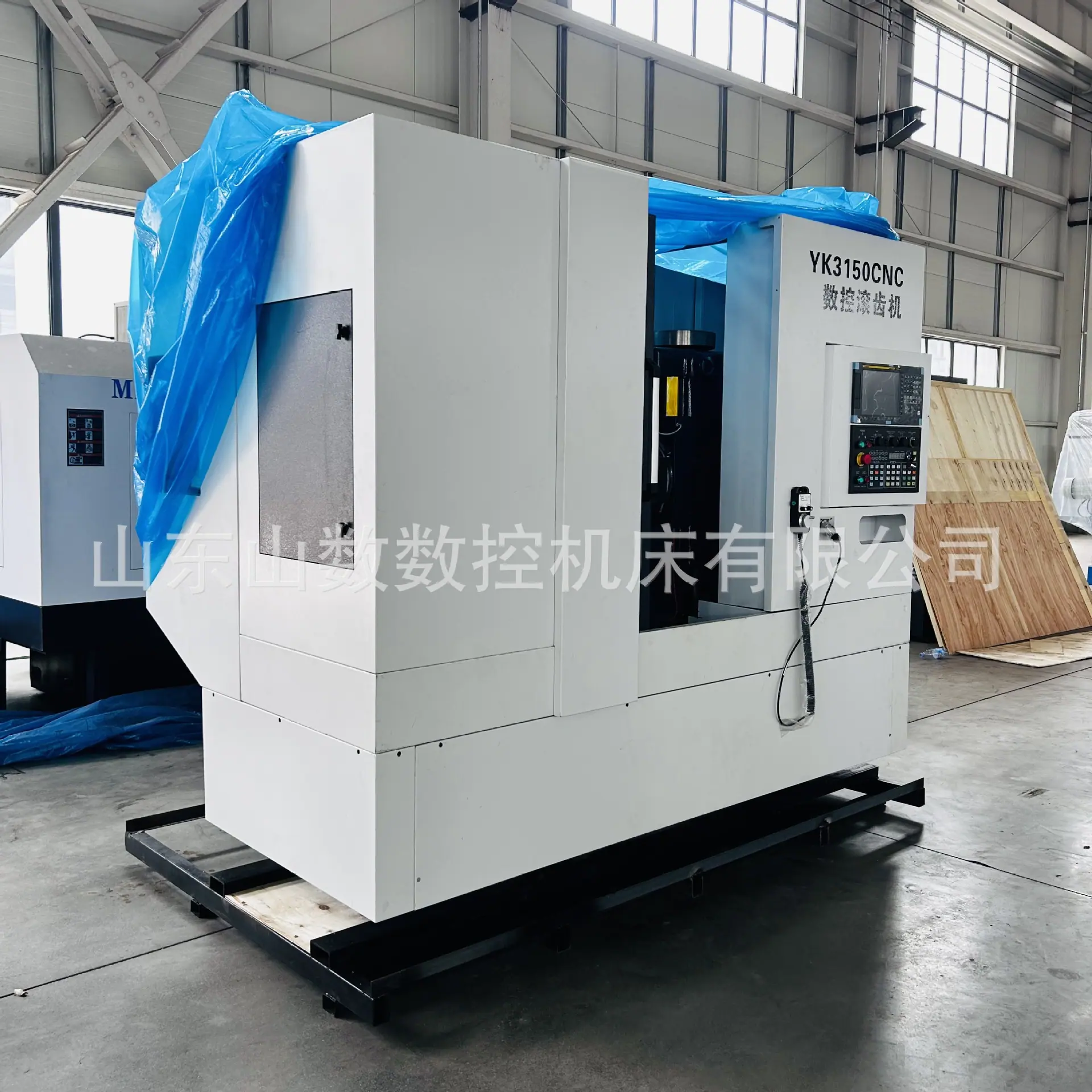

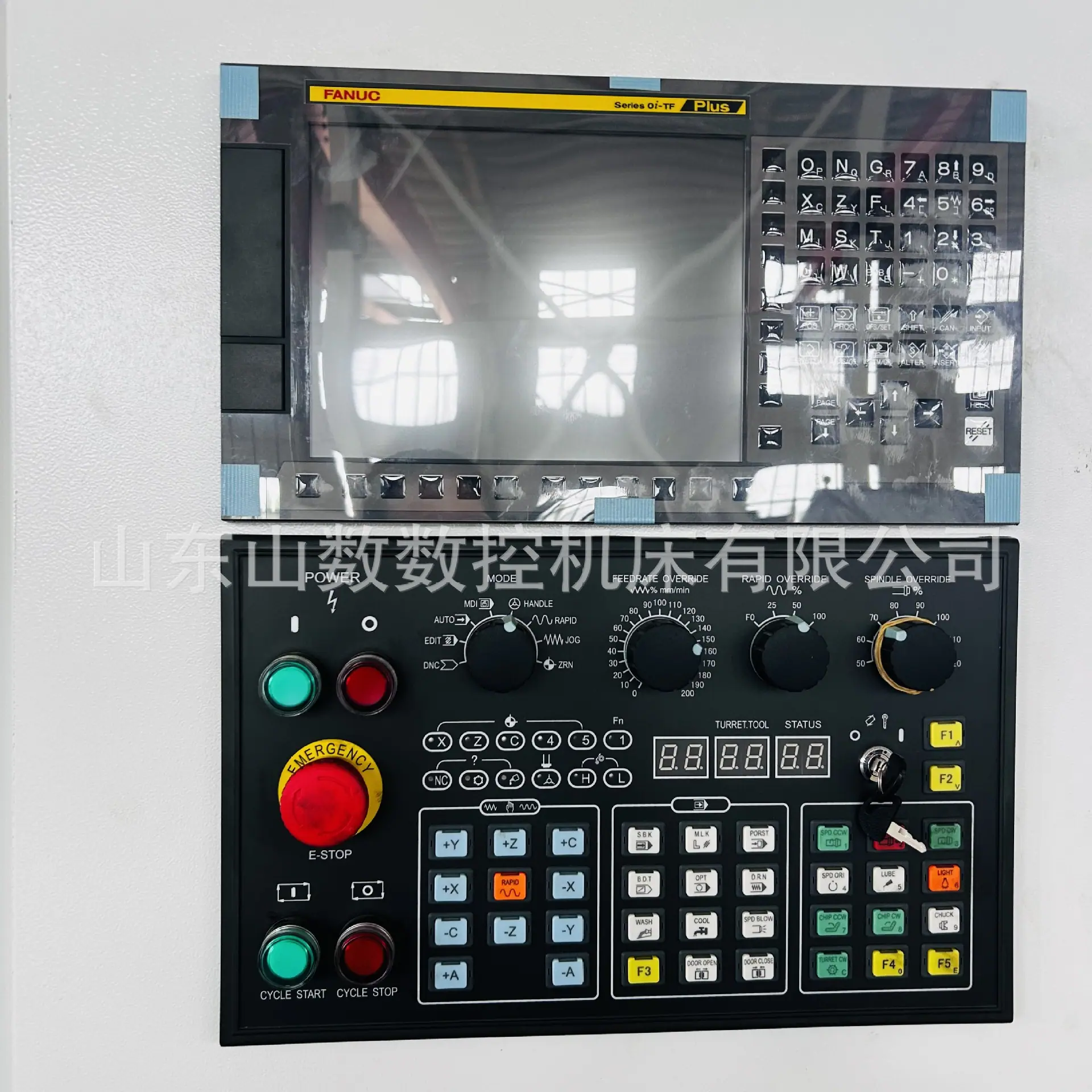

Yk3150 Máquina Roscadora de Engranajes CNC, Máquina de Procesamiento de Engranajes de Precisión, Máquina Roscadora de Engranajes CNC Totalmente Automática de Módulo Pequeño 3150
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
característica principal:

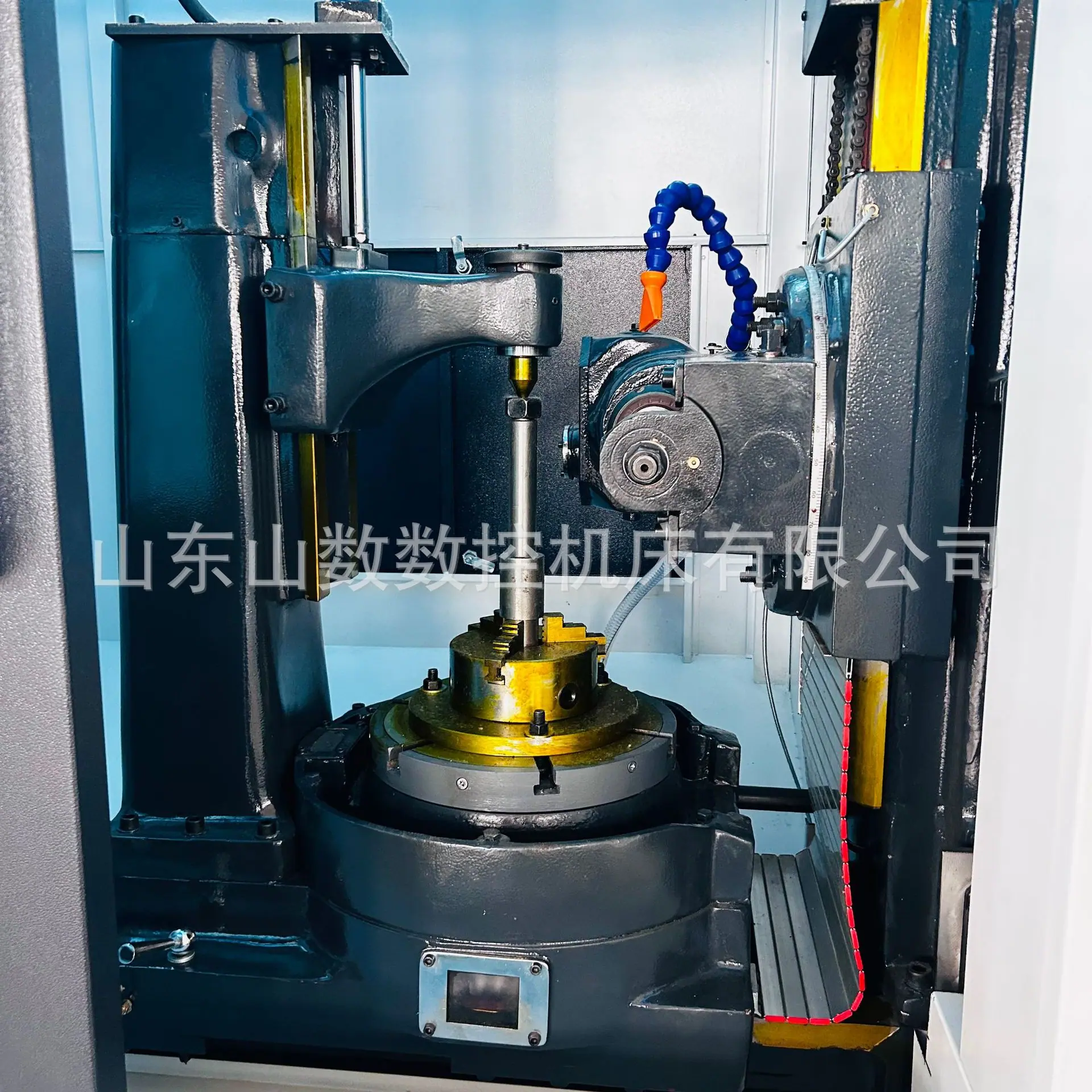

Esta bancada de máquina es una fresadora CNC de seis ejes, con un eje de avance radial (eje X), un eje de avance tangencial (eje Y), un eje de avance axial (eje Z), un eje de rotación de la torreta de herramientas (eje A), un eje de rotación del husillo de fresado (eje B) y un eje de rotación de la mesa (eje C).
1. El motor del husillo está montado directamente en el carro de la herramienta y transmite potencia al husillo de fresado a través de tres pares de engranajes cilíndricos helicoidales de alta precisión, reduciendo el error de transmisión y mejorando la precisión de la transmisión.

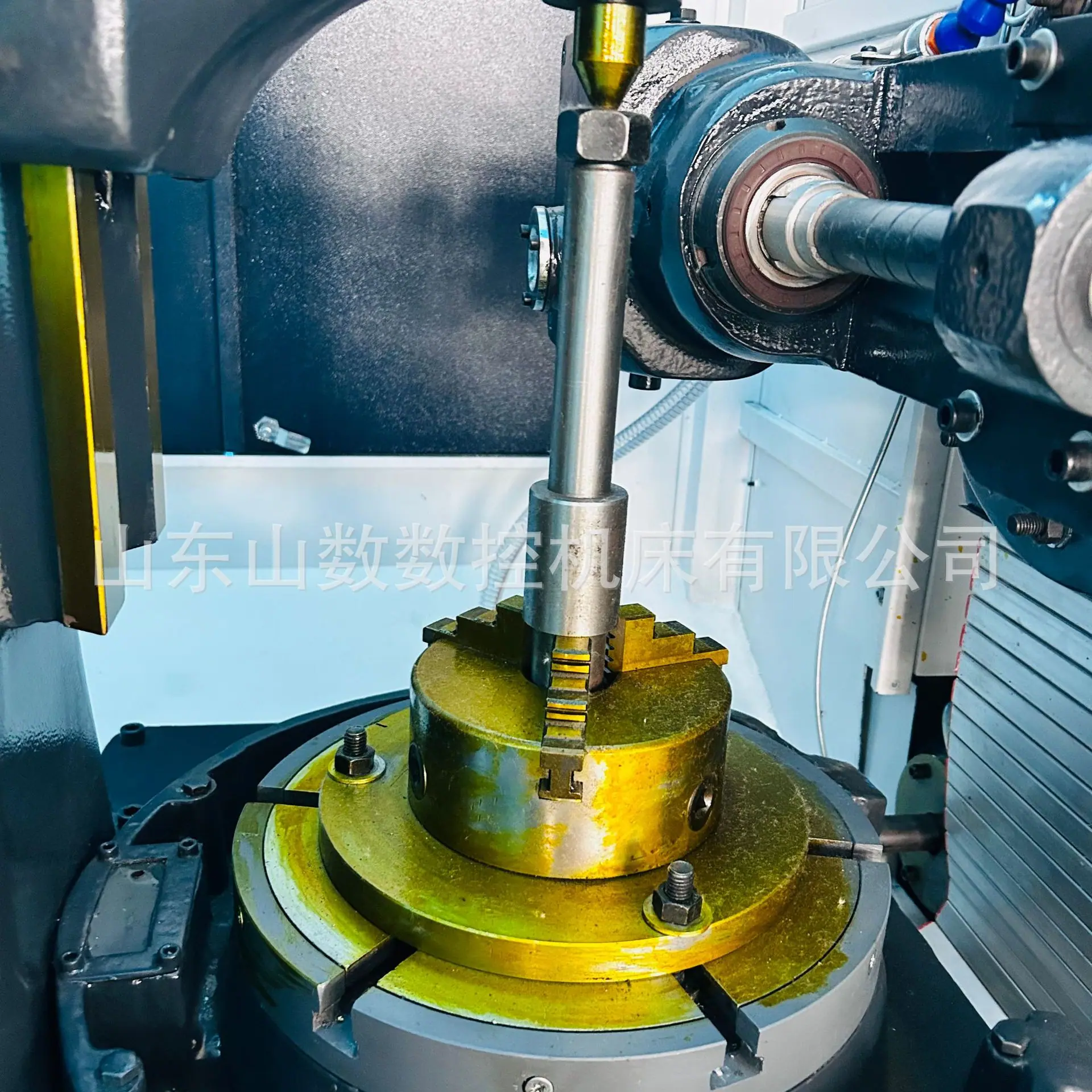

2. El banco de trabajo utiliza una transmisión de tornillo sinfín de doble entrada de alta precisión y está diseñado con un mecanismo de amortiguación. También se proporciona un cilindro de descarga debajo del banco de trabajo para reducir la carga sobre el motor del eje C y extender la vida útil de las guías circulares del banco de trabajo.
3. Los rieles guía principales se tratan con un proceso de temple de rieles duros e inserto de plástico, asegurando así la durabilidad de la máquina herramienta.
4. El movimiento del eje Z adopta una nueva estructura con un cilindro hidráulico equilibrado y un contrapeso de cadena, que proporciona un mejor equilibrio durante el movimiento ascendente y descendente de la fresadora. Esto hace que el corte sea más estable y puede extender eficazmente la vida útil del husillo de bolas.
5. Esta bancada de máquina se puede personalizar con modelos de cuatro ejes o cinco ejes según las necesidades del usuario.
Parámetros del producto:
|
Especificación |
Especificación |
Y3150CNC6(4) |
unidad |
|
Diámetro máximo de la pieza de trabajo |
Diámetro máximo de la pieza de trabajo |
500 |
mm |
|
Módulo máximo |
Módulo máximo |
10 |
mm |
|
Mecanizado del ángulo de hélice de engranajes helicoidales |
Ángulo de hélice de engranaje helicoidal mecanizado |
±45° |
° |
|
Diámetro máximo de la placa de cocción que se puede instalar |
Diámetro máximo de la fresa madre instalada |
160 |
mm |
|
Longitud máxima del carrete que se puede instalar |
Longitud máxima de la fresa de ranurar instalada |
160 |
mm |
|
Movimiento axial máximo de la placa de cocción |
Movimiento axial máximo de la fresa madre |
100 |
mm |
|
Diámetro del eje de la placa reemplazable |
Fresa de fresado de diámetro de mandril reemplazable |
22 27 32 40 |
mm |
|
Cono del husillo |
Conicidad del husillo del fresador de engranajes agujero cónico |
MT5# |
mm |
|
Distancia horizontal desde el centro de la estufa hasta el centro de la mesa de trabajo |
Distancia horizontal desde el centro de la fresa madre hasta el centro de la mesa de trabajo |
25-330 |
mm |
|
Distancia vertical desde el centro de la placa hasta la superficie de trabajo |
Distancia vertical del centro de la fresa madre a la superficie de la mesa de trabajo |
235-535 |
mm |
|
Distancia desde la parte superior de la columna trasera hasta la superficie de trabajo |
Distancia del centro de la columna trasera a la superficie de la mesa de trabajo |
350-700 |
mm |
|
Diámetro de la superficie de trabajo |
Diámetro de la superficie de la mesa de trabajo |
510 |
mm |
|
Velocidad máxima del husillo de la placa |
Velocidad máxima del husillo de la fresa para engranajes |
625 |
rpm |
|
Velocidad de avance axial (eje Z) |
Rango de velocidad de avance axial (eje Z) |
0-2000 |
mm/min |
|
Velocidad de avance radial (eje X) |
Rango de velocidad de avance radial (eje X) |
0-2000 |
mm/min |
|
Velocidad máxima del movimiento tangencial |
Velocidad máxima de movimiento tangencial |
2000 |
mm/min |
|
Rango máximo de velocidad de la mesa de trabajo |
Rango de velocidad máxima de la mesa de trabajo |
30 |
rpm |
|
Velocidad máxima de rotación del portaherramientas |
Velocidad máxima de rotación del portaherramientas |
4.5 |
o/s |
|
Volumen de la máquina (largo x ancho x alto) |
Volumen de la máquina (L x A x H) |
2.97x1.80x2.15 |
metro |
|
Peso neto de la máquina herramienta |
Peso neto de la máquina |
4800 |
kilogramo |
