Medidor de Flujo con Placa de Orificio Dn200 Venta Directa del Fabricante, Stock Suficiente, Entrega Rápida, Suministro Directo de la Fuente

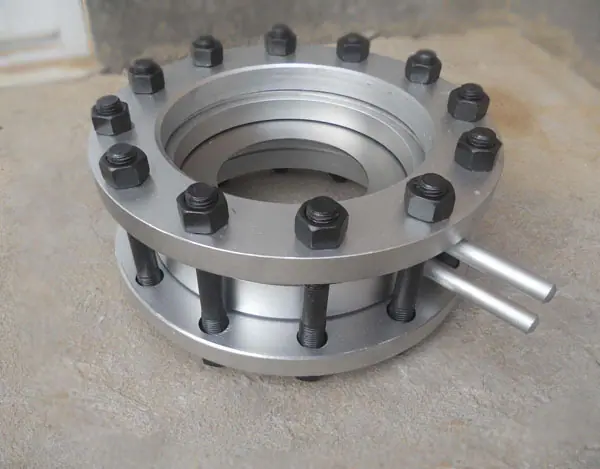

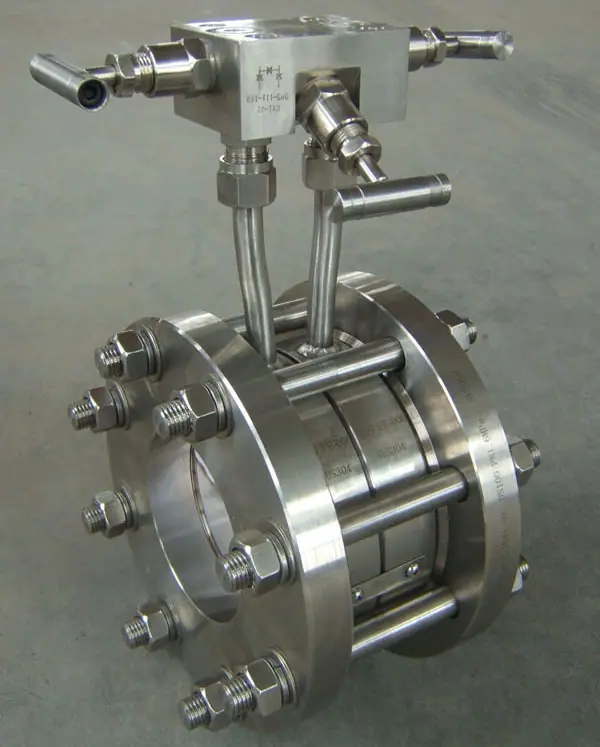

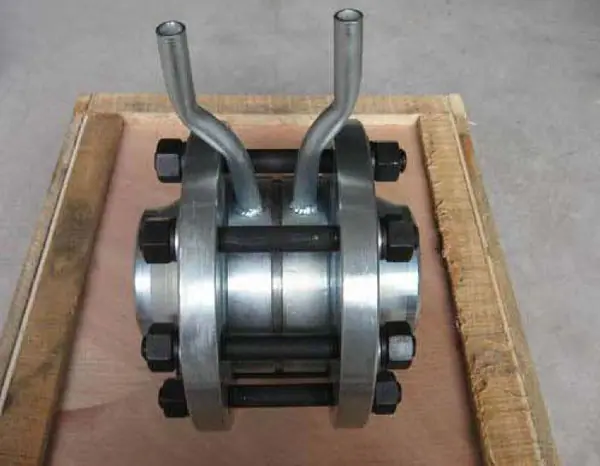

El Medidor de Flujo por Placa de Orificio DN200 es un dispositivo de flujo por presión diferencial de alta relación de rango compuesto por una placa de orificio estándar y un transmisor de presión diferencial multiparamétrico (o transmisor de presión diferencial, transmisor de temperatura y transmisor de presión). Puede medir el flujo de gas, vapor, líquido y gas natural, y se utiliza ampliamente en el control y la medición de procesos en campos como el petróleo, la industria química, la metalurgia, la energía eléctrica, la calefacción y el suministro de agua.

Cuando el fluido que llena la tubería fluye a través del dispositivo de estrangulamiento en la tubería, el haz de flujo formará una contracción local en el dispositivo de estrangulamiento, por lo que la velocidad del flujo aumenta y la presión estática disminuye. Por lo tanto, la diferencia de presión generada antes y después del dispositivo de estrangulamiento se hace mayor, por lo que el caudal se puede medir en función de la diferencia de presión. Este método de medición se basa en la ecuación de continuidad del flujo (ley de conservación de la masa) y la ecuación de Bernoulli (ley de conservación de la energía). La magnitud de la diferencia de presión no solo está relacionada con el caudal, sino también con muchos otros factores. Por ejemplo, cuando la forma del dispositivo de estrangulamiento o las propiedades físicas (densidad, viscosidad) del fluido en la tubería son diferentes, la diferencia de presión generada bajo el mismo caudal también es diferente.

Tiene las características de alta precisión de medición, instalación conveniente, amplio rango de uso y bajo costo. Se utiliza ampliamente en la medición de flujo de varios medios.

Especificaciones DN20～3000mm

1. Diámetro nominal: 15 mm ≤ DN ≤ 1200 mm

2. Presión nominal: PN≤10MPa

3. Temperatura de trabajo: －50℃≤t≤550℃

4. Relación de alcance: 1:10, 1:15

5. Precisión: Clase 0.5, Clase 1
