Malacate de Columna de Retorno Jh-20 para Minas de Carbón, Malacate Minero de Estructura Compacta, Malacate de Columna de Retorno Jh-14

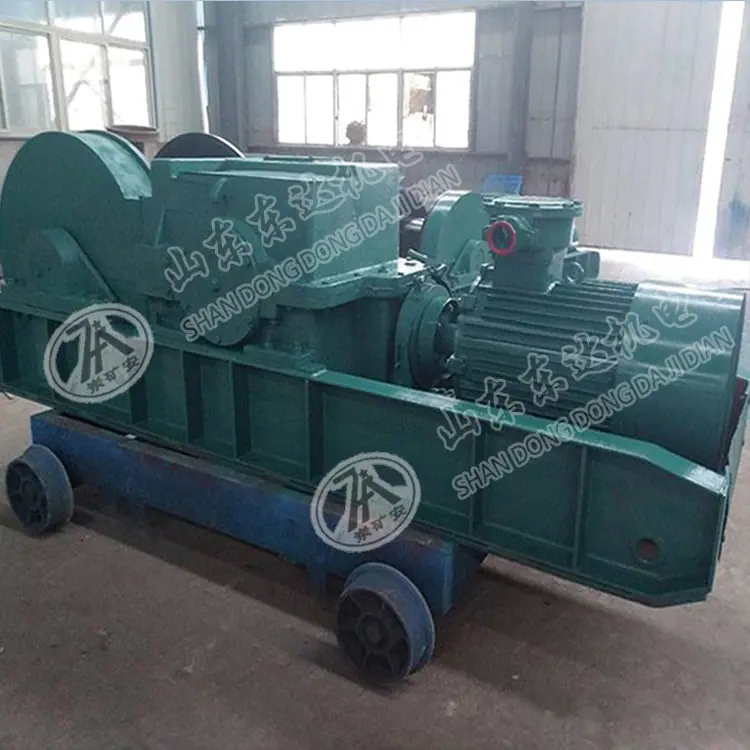

El cabrestante de retorno de columna JH-14 es un cabrestante de bobinado de un solo tambor con reductor de tornillo sin fin y transmisión por engranajes abiertos. Se utiliza para el retorno de columna y la liberación superior en la mina. Se utiliza como fuerza de tracción para la reubicación de equipos mineros de carbón y la instalación de frentes de trabajo. También se puede utilizar como cabrestante de tracción para trabajos auxiliares como el transporte de materiales, el movimiento de tolvas y el movimiento del cabezal de las cintas transportadoras. Composición del modelo: J: cabrestante H: retorno de columna 14: tensión estática promedio del cable de acero 140 kN

El cabrestante de columna JH-14 debe funcionar a una temperatura ambiente de -10℃~+40℃, con una humedad relativa de no más del 95% (+25℃) y una altitud de no más de 1000m. Para altitudes superiores a 1000m, se debe considerar el efecto de refrigeración por aire y la disminución de la rigidez dieléctrica, y el equipo eléctrico seleccionado debe diseñarse o utilizarse de acuerdo con el acuerdo entre el fabricante y el usuario. Cuando el cabrestante de columna JH-14 se utiliza en minas de carbón, el metano, el polvo de carbón, el sulfuro de hidrógeno, el dióxido de carbono, etc. en el aire circundante no deben exceder el contenido de seguridad especificado en las "Regulaciones de Seguridad del Carbón".

Tensión estática media del cable de acero: 140 kN

Diámetro del rollo: φ400 mm

Velocidad media de la cuerda: 0,1055 m/s

Diámetro del cable de acero: φ21,5 mm

Capacidad de cuerda: 130 metros

Relación de transmisión total: 188

Especificaciones del motor:

Modelo: YBK200L-8

Potencia: 15 kW

Voltaje: 380/660 V

Velocidad: 730 rpm

Equipo eléctrico de apoyo: (preparado por el usuario) Arranque magnético reversible a prueba de llamas para minería: QC83-80N Botón de control a prueba de explosiones: LA81-3
