Cmt3.7 Instrumento de Prueba No Destructiva de Varilla de Anclaje y Cable para Minería Intrínsecamente Segura Instrumento de Prueba No Destructiva de Varilla de Anclaje y Cable para Uso Medio y Pesado

1. Descripción general del producto
El instrumento de prueba no destructiva para pernos de anclaje y cables de anclaje intrínsecamente seguro para minas es un equipo especializado para inspeccionar la calidad del soporte de pernos de anclaje y cables de anclaje en las labores subterráneas de las minas de carbón. Funciona basándose en los principios del método de reflexión de ondas elásticas y el método de análisis de características dinámicas estructurales. Durante la prueba, se emiten ondas de tensión de frecuencia acústica desde la parte superior del perno de anclaje. Las ondas de tensión se propagan a lo largo del cuerpo de la varilla y sufren reflexión y transmisión en las interfaces entre el perno de anclaje y el lechada, y entre la lechada y la roca circundante. El equipo captura cambios en las señales reflejadas para analizar y determinar parámetros como la compacidad del sistema de anclaje y la longitud del perno de anclaje; para la detección de fuerza, calcula datos como la fuerza de anclaje última y la fuerza de pretensión analizando las características dinámicas del perno de anclaje después de ser sometido a fuerza.
Este equipo adopta un diseño intrínsecamente seguro para minería, cumple con las normas de seguridad a prueba de explosiones subterráneas y puede utilizarse de forma segura en entornos con riesgo de explosiones de gas y polvo de carbón. Se utiliza principalmente para detectar la longitud, la fuerza de anclaje final (de extracción), la fuerza de pretensado inicial (tensión) y la carga de trabajo axial de los pernos de anclaje y los cables de anclaje, para evaluar si la calidad de la construcción de soporte ha alcanzado los indicadores de diseño, y también puede monitorear a largo plazo los cambios de tensión de los pernos de anclaje y los cables de anclaje, evaluar la estabilidad del sistema de soporte de roca circundante y proporcionar soporte de datos para la producción segura en minas de carbón.
2. Clasificación del Producto
(I) Clasificación por cobertura funcional

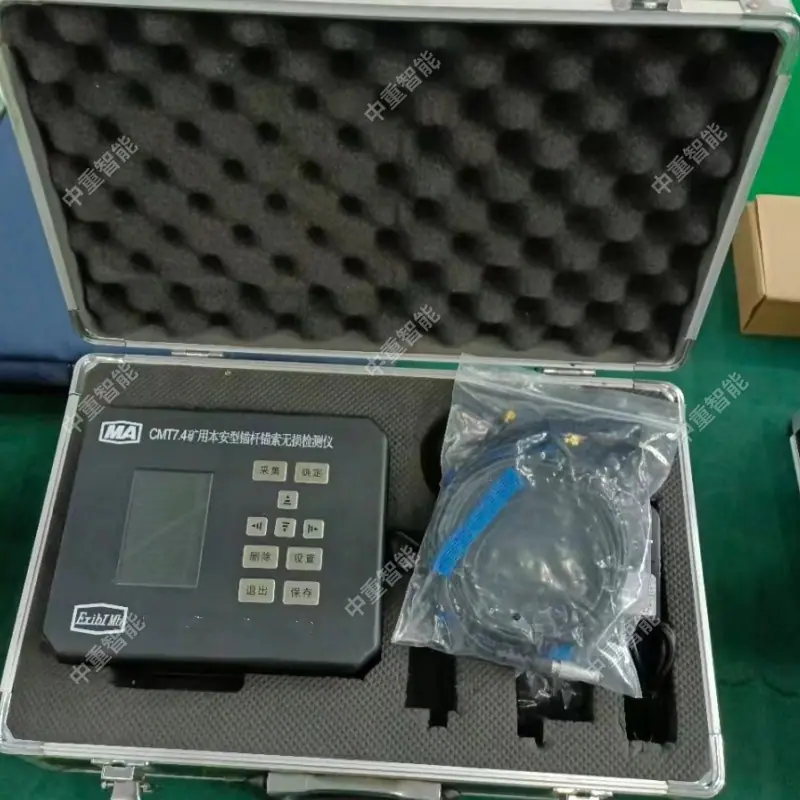

El tipo de detección básico, representado por el modelo CMT7.4, centra sus funciones principales en detectar la longitud y la fuerza de anclaje última de los pernos y cables de anclaje. Puede mostrar directamente los resultados de la prueba, satisfaciendo las necesidades básicas para la aceptación diaria de calidad del soporte en minas de carbón. La estructura del equipo es relativamente simple y el proceso de operación está simplificado, lo que lo hace adecuado para escenarios con requisitos de función de detección claros y donde la evaluación de calidad convencional es el objetivo principal, como la inspección de soporte temporal en galerías de desarrollo y el muestreo aleatorio de pernos de anclaje en frentes de extracción.
El tipo de detección multifuncional, representado por los modelos CMSW6(A) y CMT12, añade funciones como la prueba de pretensado inicial, el monitoreo de la carga de trabajo axial y la evaluación de la estabilidad de la roca circundante a las funciones básicas de detección. Puede rastrear a largo plazo los cambios en el estado de esfuerzo de los pernos de roca y los anclajes de roca, proporcionando soporte de datos para la evaluación dinámica de seguridad de los sistemas de soporte de roca circundante. Es adecuado para áreas críticas con presión de techo compleja y altos requisitos de estabilidad de soporte, como las caras de extracción en minería profunda y las galerías de alta tensión.
(II) Clasificación por Grado de Integración
El tipo portátil de mano tiene un peso total más ligero, con algunos modelos alrededor de 2.5 kg. Adopta un diseño integrado, combinando la unidad principal, los sensores y los botones de operación en un terminal de mano, lo que lo hace conveniente para la operación en espacios subterráneos estrechos. El equipo tiene una gran duración de batería, capaz de operar continuamente durante más de 8 horas con una sola carga, lo que lo hace adecuado para tareas de detección con alta dispersión y movilidad, como el muestreo aleatorio de pernos de roca dispersos en las galerías.

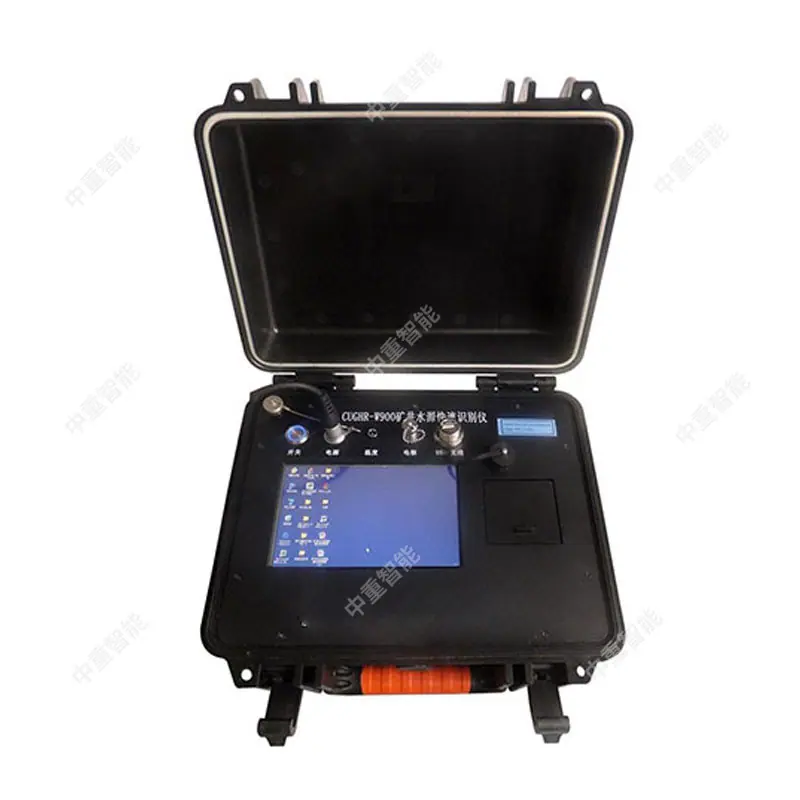

El tipo de estación de trabajo integrada está equipado con una terminal de procesamiento de datos dedicada y software de análisis, que puede mostrar formas de onda de detección en tiempo real, generar informes de análisis detallados y admitir análisis de comparación de datos de múltiples grupos. Algunos modelos tienen funciones de almacenamiento y exportación de datos, capaces de almacenar decenas de miles de registros de detección, lo que los hace adecuados para proyectos de inspección de calidad de soporte a gran escala y sistemáticos, como inspecciones integrales de calidad de soporte trimestrales en minas, evaluación de la efectividad de nuevos procesos de soporte, etc.
3. Ventajas del producto
(1) Pruebas no destructivas, no afectan la estructura de soporte
El proceso de detección no requiere operaciones destructivas en los pernos de anclaje y los cables de anclaje. No altera su efecto de anclaje, pretensado o carga de trabajo. Una vez completada la detección, los pernos de anclaje y los cables de anclaje pueden seguir sirviendo normalmente, evitando daños a la estructura de soporte y los costos de construcción secundarios causados por la detección.
(II) Operación simple, alta eficiencia de detección
El proceso de operación del equipo está simplificado, eliminando la necesidad de pretratamiento de los pernos de anclaje y los cables de anclaje. La detección se puede realizar directamente después del arranque, y el proceso de detección para un solo perno de anclaje o cable de anclaje solo toma unos minutos. Los resultados de la detección se muestran directamente en la pantalla del equipo, sin requerir cálculos complejos, lo que reduce la demanda de las habilidades profesionales de los operadores y lo hace adecuado para operaciones de detección en lotes bajo tierra.
(III) Fuerte adaptabilidad ambiental, seguro y confiable
Adoptando un diseño intrínsecamente seguro para la minería, la marca a prueba de explosiones cumple con los estándares de seguridad subterránea, permitiendo una operación segura en entornos con gas y polvo de carbón. La carcasa del equipo tiene rendimiento a prueba de polvo y agua, capaz de adaptarse al duro entorno subterráneo que es húmedo y polvoriento. Los componentes principales están hechos de materiales de grado industrial, asegurando un rendimiento estable y una baja tasa de fallas.
(4) Datos precisos, que respaldan la toma de decisiones científicas
La precisión de la detección de longitud puede alcanzar más del 95%, y la precisión de la detección de fuerza puede alcanzar más del 92%. La repetibilidad de los datos de detección es buena, con pocos factores de influencia humana. Algunos modelos admiten almacenamiento de datos, exportación y generación automática de informes de inspección, proporcionando una base de datos confiable para la evaluación de la calidad de soporte y el análisis de la estabilidad de la roca circundante.
