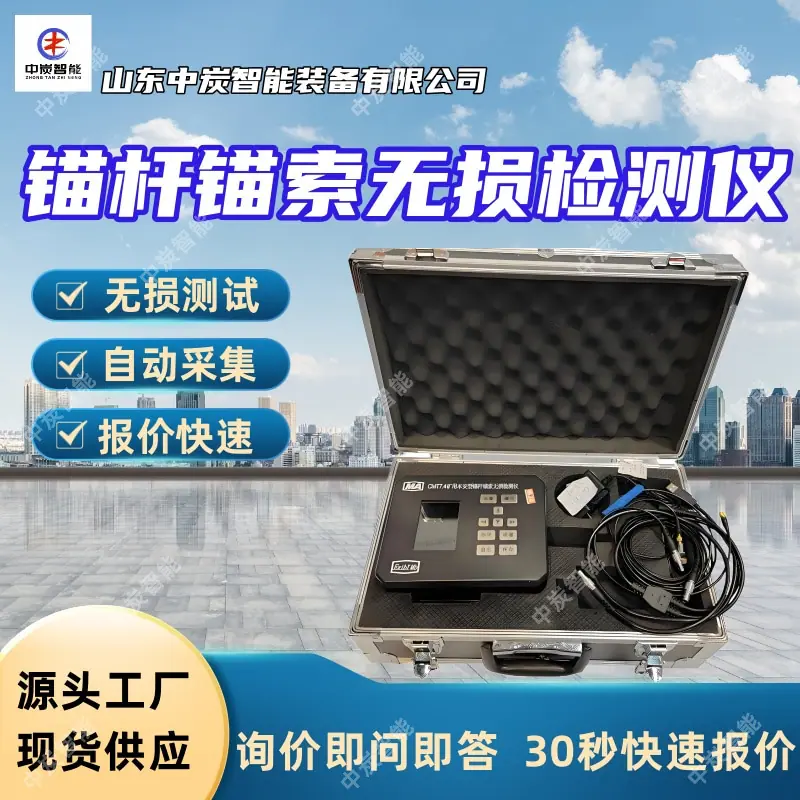

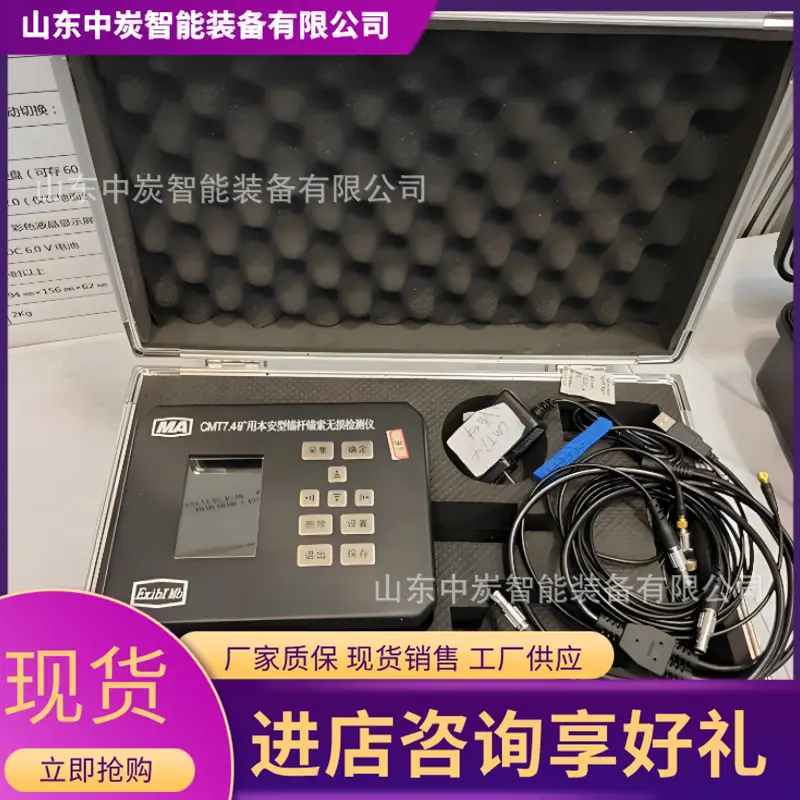

CMT7.4 Cable de Anclaje Intrínsecamente Seguro para Minería Probador No Destructivo

CMSW6(B) Instrumento de Pruebas No Destructivas para Pernos de Anclaje y Cables Mineros Intrínsecamente Seguros

CMT10.8 Cable de Anclaje Intrínsecamente Seguro para Minería Probador No Destructivo

CMT7.4 Minería Intrínsecamente Seguro Cable de Anclaje Probador No Destructivo Áreas de Aplicación:

1. Detectar la longitud y la fuerza máxima de anclaje (tracción) de pernos y cables de anclaje en minas

2. Evaluar si los pernos y cables de anclaje de la mina han alcanzado la longitud diseñada, la fuerza máxima de anclaje (tracción) y otros indicadores de calidad de la construcción;

3. Pruebe la carga de trabajo axial recibida por el anclaje (cable) en operación y evalúe la estabilidad del anclaje (cable) que soporta el sistema de roca circundante.

Probador no destructivo de cables de anclaje intrínsecamente seguros para minería CMT7.4 Principio del producto:

Según la teoría de ondas elásticas, en un sistema compuesto por varillas de anclaje, mortero y roca circundante, la onda acústica de tensión se emite desde la parte superior de la varilla de anclaje y se propaga a través de su cuerpo hacia las áreas circundantes. Se refleja y transmite en la interfaz entre la varilla de anclaje y el mortero, y entre el mortero y la roca circundante. En el sistema de anclaje, cuando la varilla de anclaje, el mortero y la roca circundante se vierten densamente, la mayor parte de la energía se transmite a la roca circundante debido a la pequeña diferencia en la impedancia de onda. Solo una pequeña parte de la energía se refleja de vuelta; cuando el mortero no se vierte densamente, aparecen cavidades en el mortero, con diferentes grados de impedancia de onda en las interfaces, lo que se manifiesta como la superposición de señales de emisión de diferente intensidad sobre la señal original. Según la posición del punto de mutación y la intensidad de la señal reflejada, se puede determinar y analizar la calidad del anclaje de la varilla de anclaje. La detección de la longitud de la varilla de anclaje consiste en utilizar el tiempo de emisión de la onda de tensión acústica e ingresar los parámetros de velocidad de onda normal del mismo tipo de varilla de anclaje para calcular la longitud de la varilla.
