Dispositivo Cuadrado de Descarga de Agua para Minas de Carbón, Dispositivo Cuadrado de Recolección y Descarga de Agua, Dispositivo Cuadrado de Descarga de Agua para Sistema de Drenaje de Gas de Minas de Carbón

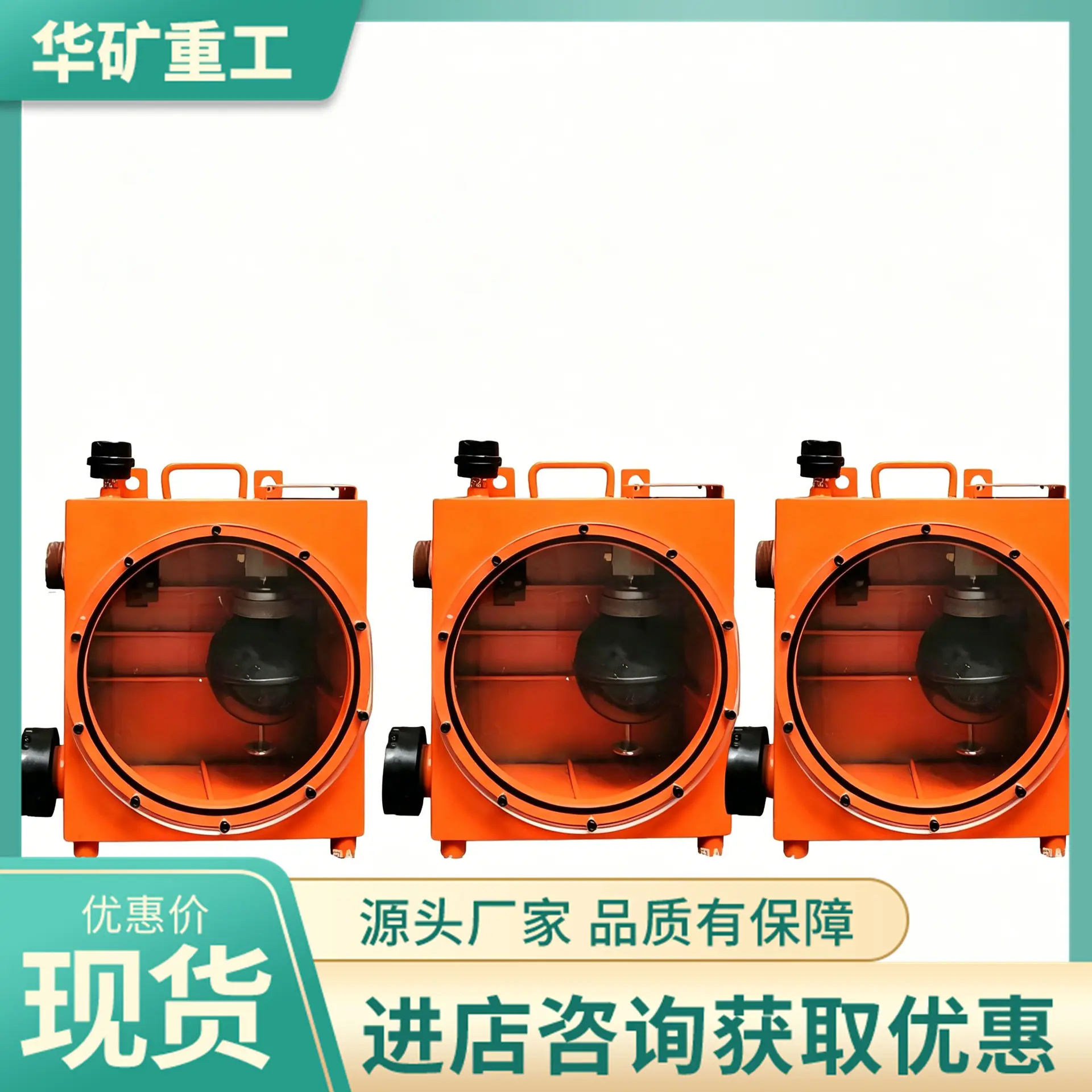

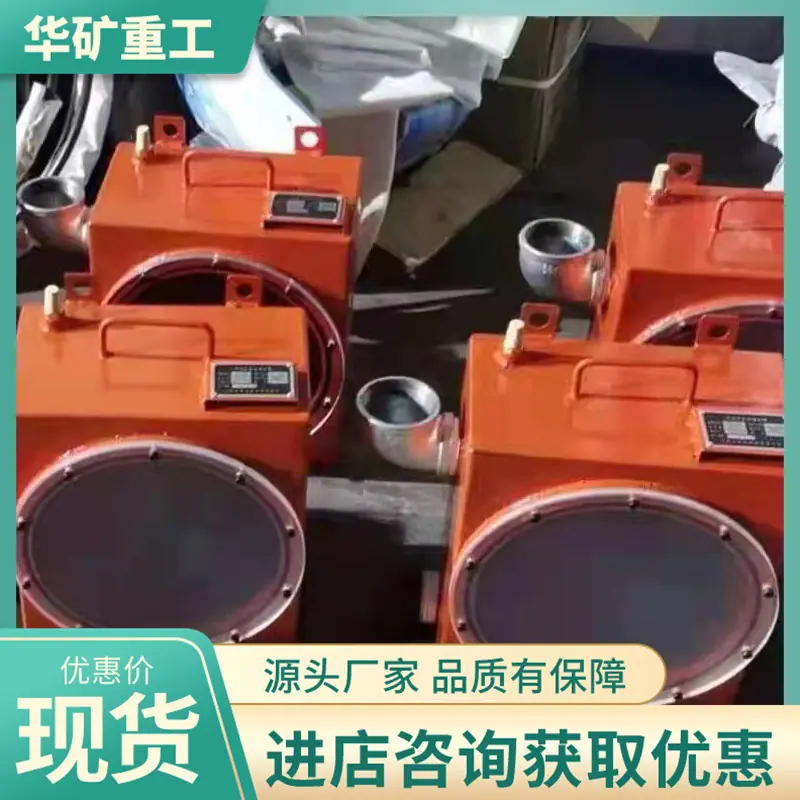

El dispositivo visual de descarga automática de agua es un dispositivo de soporte clave en el sistema de drenaje de gas de las minas de carbón. Se utiliza principalmente para descargar automáticamente el agua acumulada en las tuberías de extracción de gas, asegurando el funcionamiento suave y estable del sistema de drenaje. Está centrado en una estructura puramente mecánica y no requiere soporte de energía eléctrica externa. A través de la acción coordinada de su mecanismo interno de flotación y su sistema de equilibrado de presión, logra un ciclo automático de recolección y drenaje de agua. También está equipado con una ventana visual, lo que facilita al personal comprender intuitivamente el estado de funcionamiento dentro del equipo.

1. 1.

Drenador Automático Visual de Presión Negativa：Adecuado para el entorno de presión negativa de las tuberías de drenaje de gas. El drenaje se logra controlando el cambio entre la tubería de equilibrio de presión negativa y la tubería de equilibrio de presión atmosférica mediante una bola flotante. Cuando el agua acumulada fluye hacia el cuerpo del cilindro y la bola flotante sube a una altura establecida con el nivel del agua, la tubería de equilibrio de presión negativa se cierra y la tubería de equilibrio de presión atmosférica se abre, destruyendo la presión negativa dentro del cilindro, y el agua acumulada se descarga por gravedad; Una vez completado el drenaje, la bola flotante regresa a su posición, restaurando el estado de presión negativa para continuar recolectando agua. Un modelo común es el tipo CWG-FY, con un rango de presión negativa aplicable de 0 a -0.09 MPa.

1. 2.
2. 3.

Drenador Automático Visual de Presión Positiva：Se utiliza principalmente en tuberías de transporte de gas a presión positiva. Utiliza la flotabilidad generada por un flotador para superar la contrapresión y el peso propio que actúan sobre la válvula de bola de descarga de agua, abriendo así la válvula de bola para descargar el agua. Después de que el nivel del agua desciende, el flotador impulsa la válvula de bola para que se cierre. Normalmente, se proporciona una tubería de equilibrio en la parte superior del equipo y se conecta a la tubería de entrada para mantener una presión estable y evitar una entrada repentina y grande de agua que podría causar un aumento brusco de la presión dentro del cilindro, afectando la acción del flotador. Por ejemplo, el tipo CWG-ZY es adecuado para un rango de presión de 0 a 0.08 MPa.

1. 4.
2. 1.

Dispensador de Agua Automático Visual Ordinario：Equipado con funciones básicas automáticas de recolección y drenaje de agua y una ventana de monitoreo visual, satisface las necesidades de descarga de agua de las tuberías de drenaje de gas convencionales. La estructura es relativamente simple y el mantenimiento es conveniente.

1. 2.
2. 3.

Válvula de Drenaje Automática Visual de Descarga de Escoria：Basado en el modelo estándar, se ha añadido una estructura de eliminación de escoria, que puede manejar simultáneamente el agua acumulada y las cenizas de carbón en la tubería, previniendo eficazmente el bloqueo del equipo causado por la acumulación de cenizas de carbón, y es adecuada para entornos de extracción con mucho polvo de carbón.

1. 4.

Diseñado con una estructura puramente mecánica, no depende de electricidad externa, evitando los peligros de seguridad que el equipo eléctrico puede causar en ambientes con alto contenido de gas subterráneo y cumpliendo los estrictos requisitos para la producción segura en minas de carbón. Los componentes clave de la válvula y las piezas de guía están hechos en su mayoría de acero inoxidable, el flotador utiliza plástico de espuma de polímero de alta resistencia y los sellos están hechos de caucho de vacío, poseyendo buena resistencia a la corrosión y al desgaste, extendiendo la vida útil del equipo y reduciendo la probabilidad de falla.

Logra el drenaje totalmente automático del agua acumulada sin supervisión manual, reduciendo significativamente la carga de trabajo del personal de drenaje dedicado y disminuyendo los costos de mano de obra. El diseño de la ventana visual permite al personal observar el nivel de agua interno y el estado de funcionamiento del mecanismo en cualquier momento, facilitando la detección y el manejo oportunos de anomalías, reduciendo la intensidad del mantenimiento y mejorando la eficiencia del trabajo.

Los productos de modelos correspondientes se pueden seleccionar según diferentes entornos de presión de tubería, diámetros de tubería y requisitos de descarga de acumulación de agua. Algunos admiten servicios personalizados y pueden adaptarse a las necesidades de instalación en diferentes posiciones, como tuberías principales, tuberías troncales y tuberías de derivación en sistemas de drenaje de gas de minas de carbón. El método de instalación es flexible y las tuberías de conexión se pueden seleccionar como mangueras de goma reforzada o tuberías de acero, lo que facilita la instalación y el mantenimiento posterior.

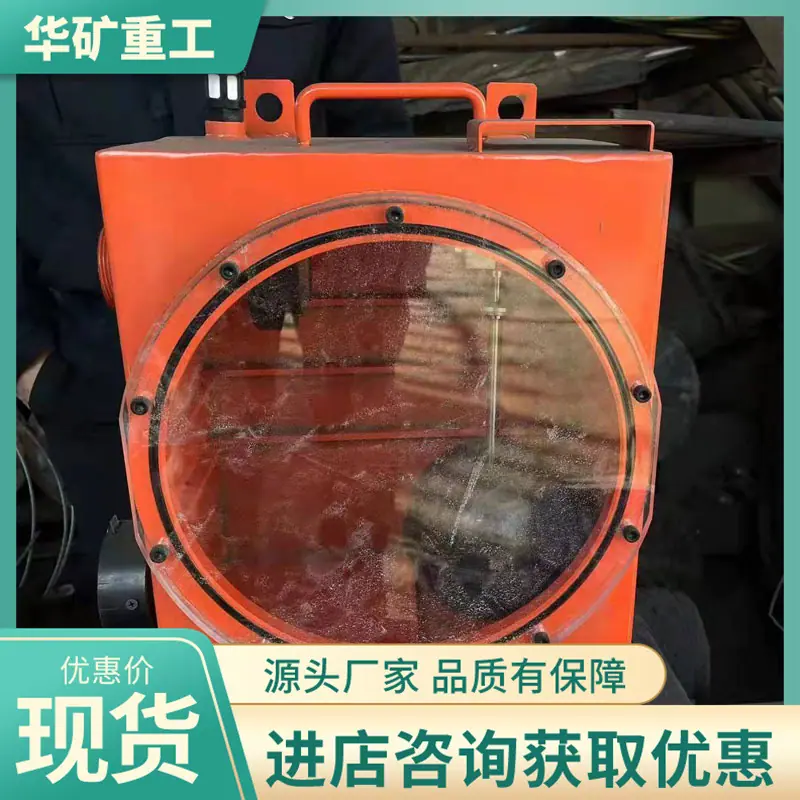

Equipado con un espejo de inspección transparente o una ventana visual, rompe el modo de operación tradicional de "caja negra" de los drenadores. El personal puede comprender intuitivamente la altura del nivel de agua interno, el movimiento del flotador y si existen problemas como la acumulación de ceniza de carbón sin desmontar el equipo, logrando el monitoreo en tiempo real del estado operativo del equipo y la identificación oportuna de posibles fallas.

Mediante la coordinación precisa del mecanismo de flotabilidad interna y el sistema de equilibrado de presión, todo el proceso de recolección y drenaje de agua se lleva a cabo con operación automática, eliminando la necesidad de intervención manual. Esto evita los riesgos de seguridad y las pérdidas de eficiencia causadas por errores operativos humanos, asegurando una operación estable incluso en entornos sin electricidad o en condiciones complejas del pozo.

Algunos productos están equipados con una válvula de drenaje dedicada en la parte inferior de la carcasa para garantizar el drenaje automático de agua y lodos cuando el tanque de recolección está lleno; la entrada de agua está equipada con una pantalla de filtro para bloquear eficazmente la entrada de impurezas como cenizas de carbón al equipo; la junta tórica de sellado garantiza la hermeticidad del equipo, evitando que las fugas de aire afecten la estabilidad de la presión negativa del sistema de extracción, mejorando así de manera integral la fiabilidad y durabilidad del equipo.
