Calibrador de Campo para Medidor de Energía Trifásico Sasic Huamei Hm30C Analizador de Calidad de Energía Trifásico Nivel 0.05

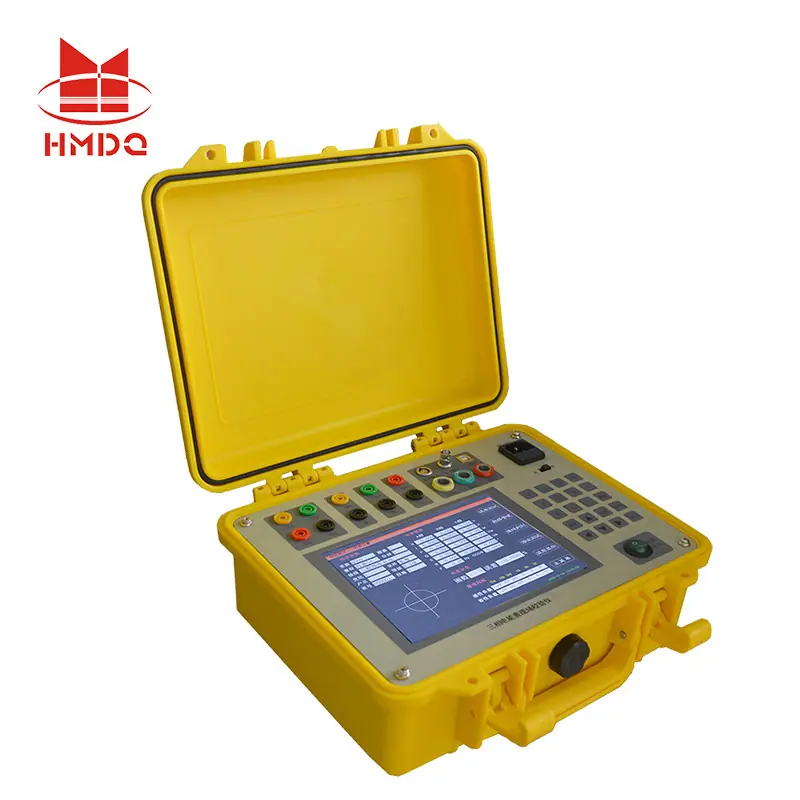

Calibrador de campo para medidor de energía trifásico Guodian Huamei HM30C

1. Descripción general del producto：

El calibrador de campo para medidores de energía trifásicos HM30C es un nuevo miembro de la serie de calibradores de medidores de energía de nuestra empresa. Integra la experiencia de muchos años de nuestra empresa en calibradores de medidores de energía, combina las valiosas sugerencias de muchos clientes y hereda la calidad excelente constante de Torch Instruments.

El medidor de energía trifásico de campo HM30C es un nuevo instrumento integral adecuado para uso en campo o laboratorio, que integra calibración de medidores de energía, pruebas de armónicos, inspección de cableado de medidores de energía y otras funciones. Es un instrumento rentable poco común.

dos,Características

1. Utiliza una combinación multiprocesador con un procesador DSP de punto flotante de alta velocidad como núcleo, y 6 canales sincronizan y mantienen un convertidor ADC de 16 bits para garantizar el cálculo síncrono de voltaje y corriente.
2. Utiliza una pantalla TFT LCD de grado industrial de 8.4 pulgadas con resolución de 800×600, con una visualización clara y hermosa y una gran cantidad de información. Puede completar la configuración de parámetros calibrados, medición de parámetros eléctricos, prueba de errores, diagrama vectorial y otras funciones en una sola pantalla.
3. Adopta un método de interacción humano-computadora que combina botones y pantalla táctil, lo que facilita su operación.
4. Tiene la función de distinguir 144 tipos de cableado incorrecto (48 tipos para trifásico de tres hilos y 96 tipos para trifásico de cuatro hilos) y utiliza texto para describir la información del error de forma precisa y clara.
5. Puede probar el contenido armónico del 2º al 51º y el contenido armónico total del voltaje y la corriente trifásicos en la red eléctrica, y mostrarlos intuitivamente en un gráfico de barras.
6. Se pueden mostrar las formas de onda de los canales de voltaje y corriente.
7. El transformador de corriente incorporado tiene un valor de arranque mínimo de 2 mA. Cuando el suministro es alto y el tiempo es alto, se puede determinar el cableado incorrecto del medidor de energía sin carga.
8. Espacio de almacenamiento Flash de gran capacidad incorporado e interfaz de comunicación USB, que puede cargar datos de prueba mediante plug and play.
9. La prueba no tiene puntos ciegos y puede medir todos los tipos de medidores de energía eléctrica en el país y en el extranjero.
10. Se pueden adoptar una variedad de modos de fuente de alimentación de trabajo, incluyendo la alimentación de la red eléctrica y la alimentación de la línea de prueba en el sitio.
11.



tres,Actuación

Rango de prueba de voltaje: CA 30~450V

Rango de prueba actual:

Transformador de corriente integrado de 5A: 0.05A~5.5A

Transformador de corriente de pinza:

Hay disponibles 5A, 50A, 100A, 500A y 1500A, y el rango de trabajo de cada rango es el siguiente:

Rango de prueba de frecuencia: 45Hz~65Hz, precisión: ±0.01Hz

Rango de medición de fase: -180°~+180°, precisión: ±0.05°

Precisión de voltaje y corriente: nivel 0.05

Precisión de la potencia activa y la energía activa:

Transformador de corriente incorporado: nivel 0.05

Transformador de corriente de pinza: Clase 0.2

Precisión de la potencia reactiva y la energía reactiva:

Transformador de corriente incorporado: nivel 0.1

Transformador de corriente de pinza: Clase 0.5

Impedancia de Entrada:

Impedancia de entrada de voltaje ≥ 300 kΩ

Impedancia de entrada de corriente ≤ 0.01Ω

Salida de pulso de energía eléctrica estándar:

Constante de pulso de energía eléctrica de baja frecuencia de este instrumento (p/kW·h)

Constante de energía eléctrica de pulso de alta frecuencia de este instrumento (p/kW·h)

Variación de 24 horas: ≤±0.01%

Consumo de energía: ﹤15W

Fuente de alimentación de trabajo: CA 45~450 V

Entorno de Trabajo:

Temperatura: -25℃~+45℃

Humedad relativa: 40%~95%

Dimensiones: 320×260×140 (mm)

Peso: 3Kg
