Suministro Rectificadora de Cigüeñales MQ8240*1000 Rectificadora de Cigüeñales MQ8260*2000
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

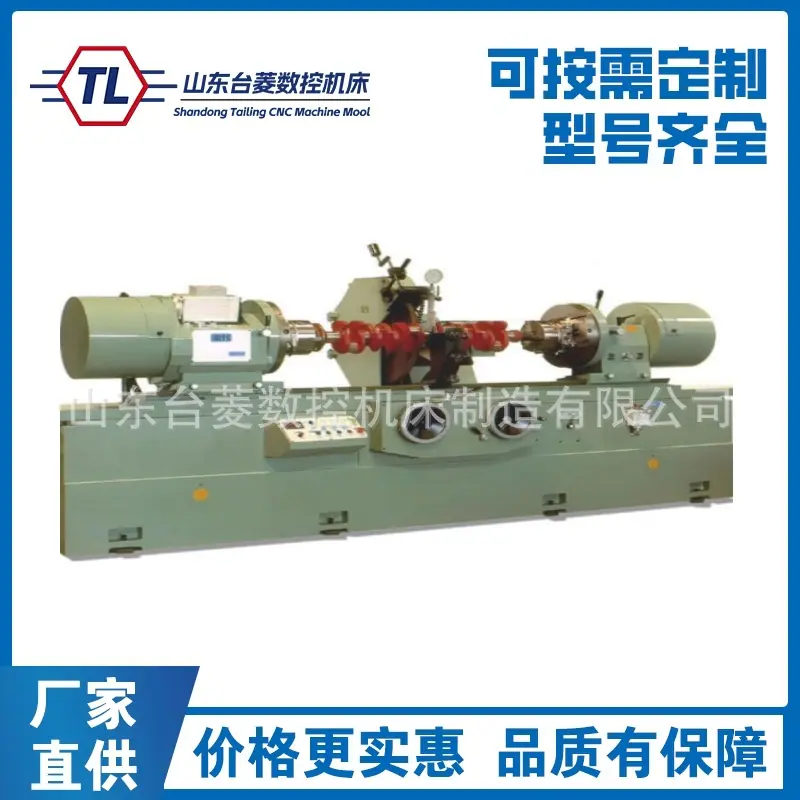

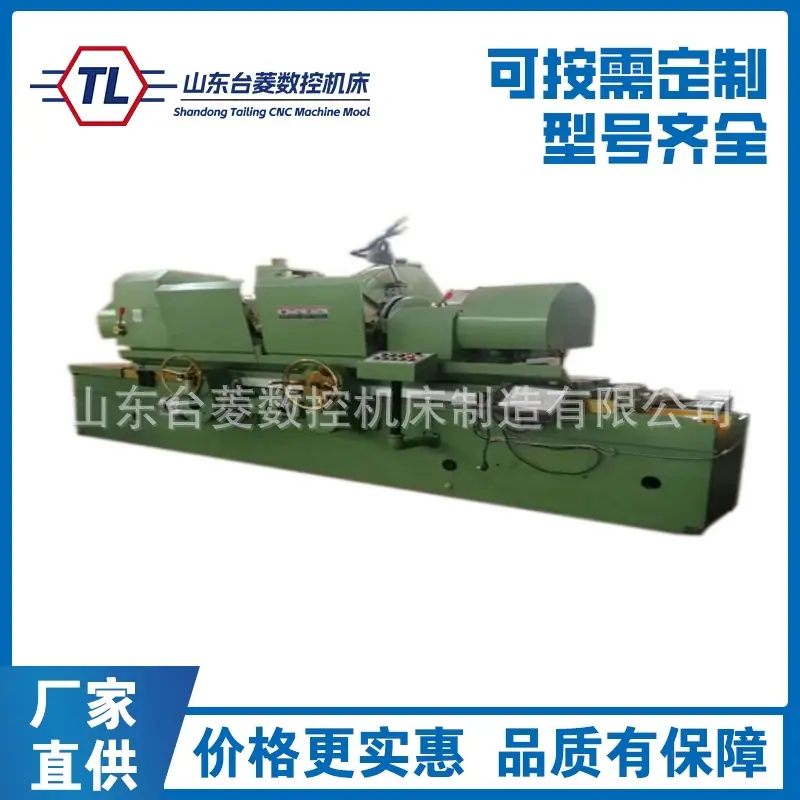

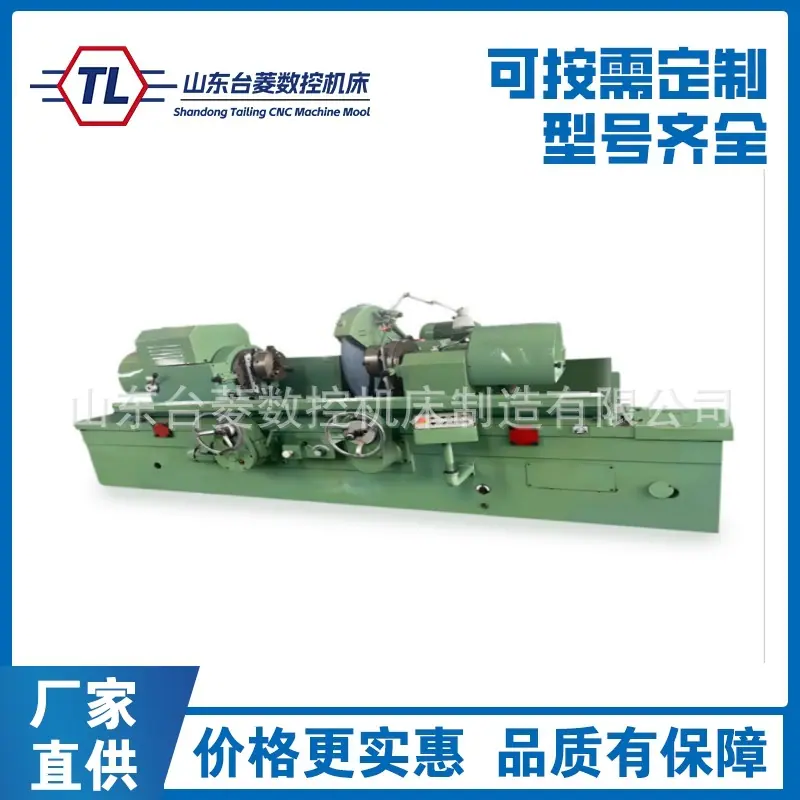

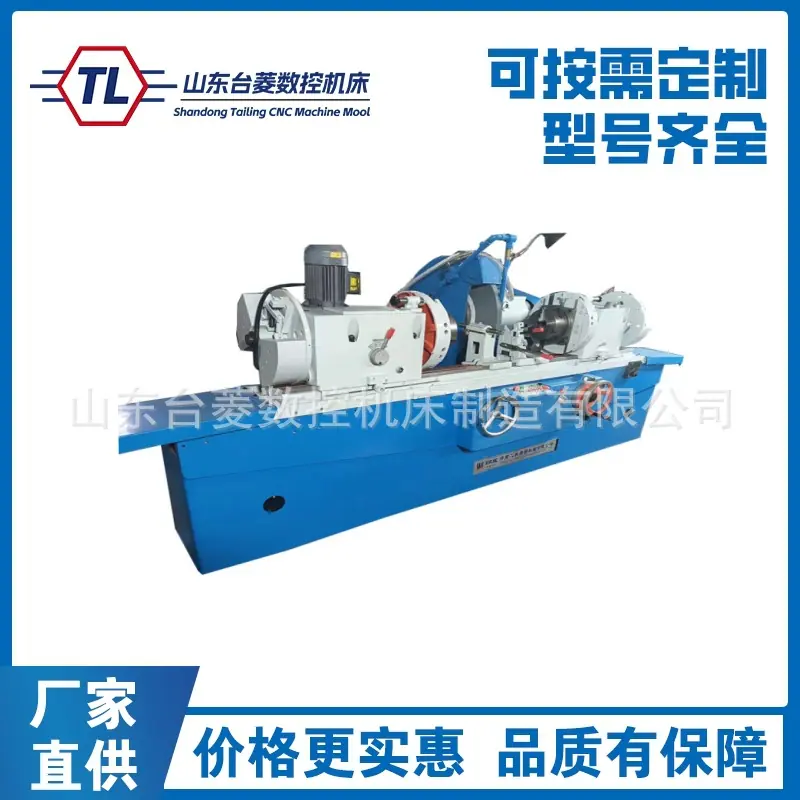

METROLa rectificadora de cigüeñales Q8240 es adecuada para rectificar cuellos de cigüeñal de cigüeñales de motor en talleres de reparación de automóviles, tractores y motores diésel, y también se puede utilizar para rectificado cilíndrico general. El avance y retroceso rápidos del bastidor de la muela y el movimiento longitudinal de la mesa de trabajo son todos impulsados por presión hidráulica. La máquina herramienta tiene un enclavamiento de seguridad. Al mecanizar cojinetes de cigüeñal, el selector está en la posición "cigüeñal". Cuando el bastidor de la muela está en la posición de rectificado, la mesa de trabajo solo puede moverse manualmente y no puede ser impulsada hidráulicamente. Cuando el bastidor de la muela está en la posición de retroceso, la mesa de trabajo puede ser impulsada hidráulicamente. Al rectificar piezas cilíndricas generales, la mesa de trabajo se mueve longitudinalmente hidráulicamente y su velocidad se puede ajustar de forma continua. El volante de avance del bastidor de la muela gira.
1. La pieza de trabajo se sujeta mediante un centro o mandril, se acciona mediante un motor de cabezal y se rectifica manualmente.
2. El movimiento longitudinal del banco de trabajo adopta dos métodos: manual o hidráulico.
3. La pieza de trabajo, la muela abrasiva, el banco de trabajo, la bomba de enfriamiento y la bomba de aceite son accionados por motores separados.
4. El bastidor de la muela abrasiva se acciona hidráulicamente para avanzar y retroceder rápidamente.
5. El banco de trabajo y la muela de rectificado adoptan una estructura de enclavamiento hidráulico y eléctrico, que puede evitar cualquier error en el ajuste o el rectificado.
Garantizar un funcionamiento seguro.
6. El marco de la muela abrasiva está equipado con una cubierta protectora confiable.
|
proyecto |
unidad |
Especificación |
Accesorios básicos |
|
|
|
Radio del cigüeñalmm |
mm |
0-80 |
Tanque de refrigerante |
1 juego |
|
|
Diámetro exterior de rectificado longitudinal |
mm |
30-200 |
Mandril izquierdo y derecho |
cada1 juego |
|
|
Centro alto |
mm |
220 |
|
|
|
|
Diámetro máximo de rotación de la pieza de trabajo en el banco de trabajo |
mm |
400 |
|
|
|
|
Longitud máxima de la pieza de trabajo |
mm |
1000 |
|
|
|
|
Velocidad del husillo del cabezalr/min |
r/min |
42/65/84/130 |
|
|
|
|
Movimiento del manguito del husillo del contrapunto |
mm |
30 |
|
|
|
|
Velocidad del husillo del bastidor de la muela de rectificar |
r/min |
930 |
|
|
|
|
Movimiento máximo del marco de la muela abrasiva (a lo largo del tornillo) |
mm |
275 |
|
|
|
|
Avance y retroceso rápidos del bastidor de la muela de rectificar |
mm |
100 |
|
|
|
|
Movimiento del marco de una muela abrasiva con escala de volante |
grueso |
mm |
0.01 |
|
|
|
Refinado |
mm |
0.0025 |
|
|
|
|
Tamaño de la muela abrasiva (diámetro exterior)× ancho × diámetro interior) |
mm |
750×40×305 |
|
|
|
|
Velocidad de movimiento longitudinal hidráulico del banco de trabajo |
m/min |
0,1-4 |
|
|
|
|
Ángulo de rotación del conjunto del banco de trabajo superior |
Dextrorso |
|
1°30′ |
|
|
|
Sinistrórsum |
|
3° |
|
|
|
|
Movimiento longitudinal máximo de la mesa de trabajo |
mm |
1000 |
|
|
|
|
Potencia total del motor |
kilovatio |
9.87 |
|
|
|
|
Potencia del motor de la muela abrasiva |
kilovatio |
7.5 |
|
|
|
|
Dimensiones de la máquina herramienta |
mm |
3285×2050×1600 |
|
|
|
|
Peso de la máquina |
kilogramo |
4500 |
|
|
|
|
Precisión de trabajo |
|
|
|||
|
Redondez |
mm |
0.005 |
|
|
|
|
Consistencia del diámetro interior de la sección longitudinal |
mm |
0.008 |
|
|
|
|
Rugosidad de la superficie |
mm |
Ra《0.32 |
|
|
|
