Detector ultrasónico intrínsecamente seguro para aflojamiento de rocas para aplicaciones mineras Detector ultrasónico de aflojamiento de rocas CT-2

Introducción del producto detector ultrasónico de grietas en rocas:

El detector ultrasónico de grietas en rocas (también conocido como detector ultrasónico de aflojamiento de rocas) se utiliza para detectar la soltura y el alcance de las grietas en las rocas circundantes, proporcionando una base científica para el diseño y la construcción de pozos y túneles. El instrumento es intrínsecamente seguro para la minería. Puede utilizarse para la evaluación cualitativa de las rocas circundantes en minas de gas, minas de metal, túneles y proyectos subterráneos.

Principio de funcionamiento del detector ultrasónico de grietas en rocas circundantes:

La velocidad de propagación de las ondas ultrasónicas en el macizo rocoso está relacionada con el estado de tensión y el grado de agrietamiento del macizo rocoso. Cuando existen muchas grietas (fracturas) en la roca circundante, la velocidad de propagación de las ondas es relativamente lenta. La velocidad de onda del cuerpo de roca (carbón) que está intacto y no tiene grietas (ni suelto ni dañado) es baja. Perforación de piedra El alcance de las grietas (soltura) en la roca circundante se puede determinar midiendo la curva de cambio de distribución de la velocidad de la onda longitudinal acústica en el pozo de roca circundante o la curva "tiempo-profundidad del pozo" (41-45 mm).

La velocidad de onda longitudinal se mide perforando una cierta distancia en el aire (sonda). El principio de medición es el siguiente: Transductor transmisorF emite ondas ultrasónicas en el pozo, que se deslizan y propagan a lo largo de la pared del pozo. El transductor transmisor F activa el circuito de temporización mientras transmite la onda ultrasónica. Cuando el transductor receptor I recibe la información ultrasónica, detiene la temporización s y mide el tiempo de propagación de la onda sonora en FI, calculando así la velocidad de la onda:

Yo

V = — × 103 m/s

s

En la fórmulaL es la distancia FI del transductor, L = 140 mm,

s son los datos del tiempo de prueba, la unidad es EE. UU.

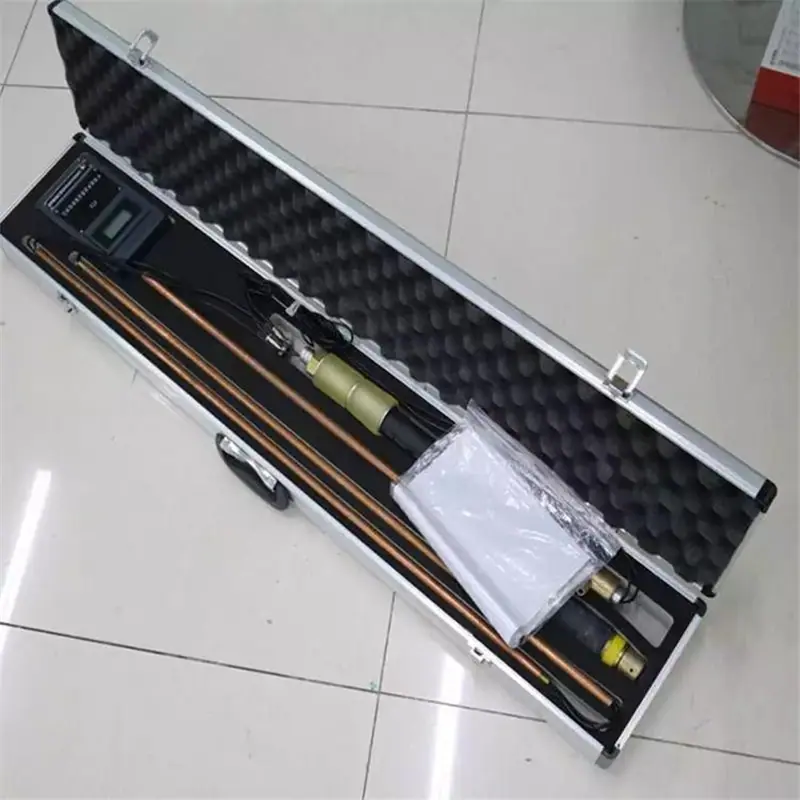

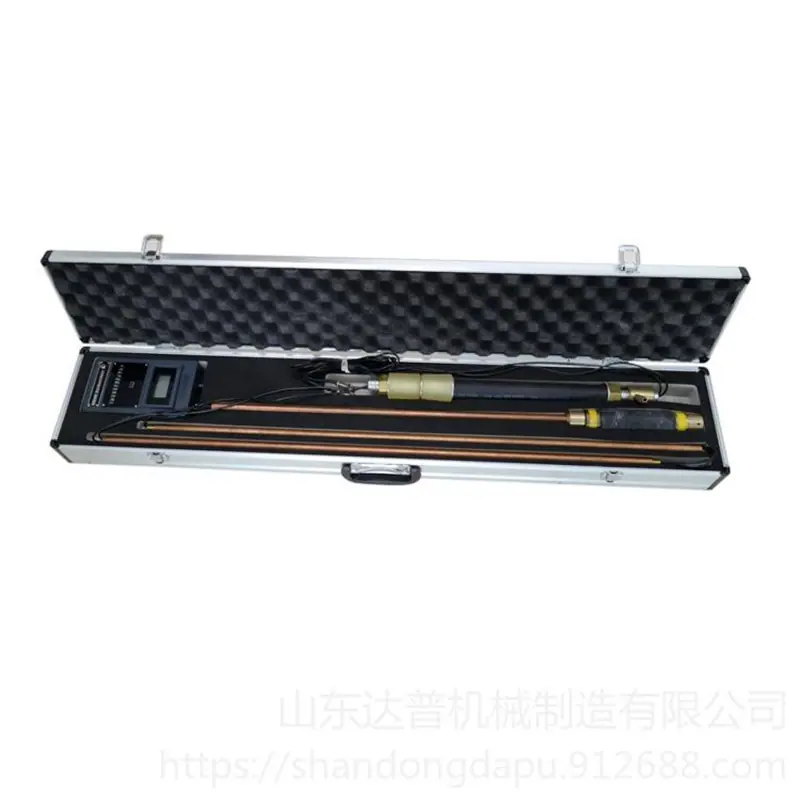

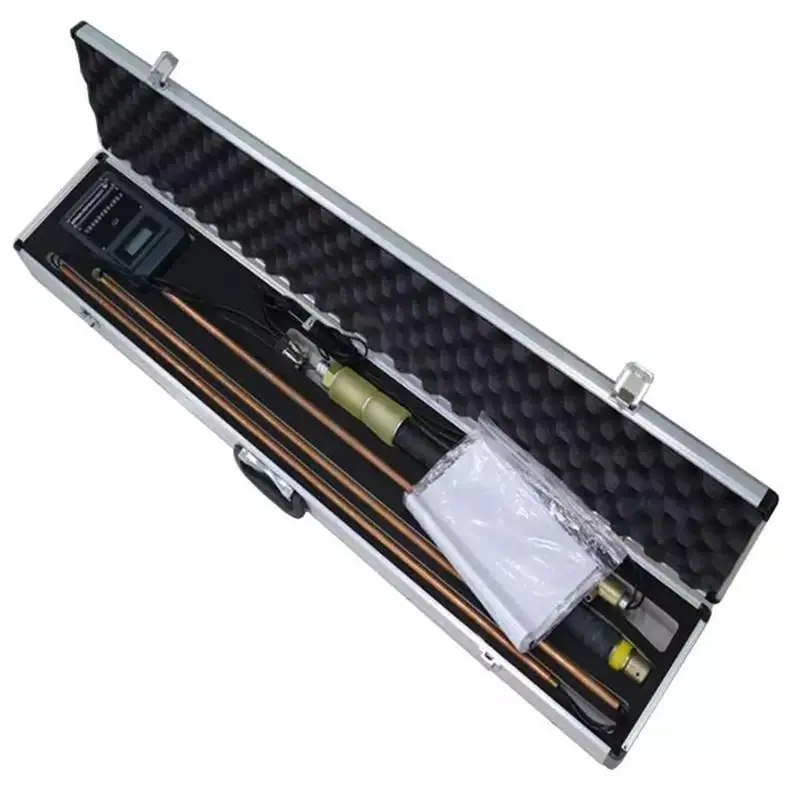

Sonda detectora de grietas en rocas ultrasónica y sellador de agujeros

La sonda consta de un transductor transmisor y un transductor receptor conectados mediante un tubo de plástico ranurado. Ambos transductores pueden utilizarse indistintamente. El tubo de medición es de cobre.Hay una ranura estándar de 10 cm, con un total de 20 secciones y conexión roscada. El transductor se conecta al tubo de plástico, que debe envolverse con cinta adhesiva durante la prueba de inclinación para evitar fugas de agua.

Cómo utilizar el detector ultrasónico de grietas en rocas:

1. Inspección previa a la prueba del detector ultrasónico de grietas en rocas CT-2

Voltaje: Después de encender la máquina, la luz indicadora de encendido roja está encendida. Cada paquete de baterías puede perforar de 5 a 10 agujeros.

Resistencia de aislamiento de la sonda: La resistencia de aislamiento del electrodo positivo del transductor debe ser >500MQ, de lo contrario afectará las capacidades de transmisión y recepción del instrumento e incluso podría fallar en su funcionamiento normal.

Método de identificación simple: Conecte las dos tuercas de cableado del transductor a los terminales de transmisión en el lado izquierdo del instrumento respectivamente. Después de encender el interruptor de alimentación, debería haber un sonido "pop" cada 5-7 segundos. Si no hay sonido, significa que hay un problema con el transductor. Verifique si los cables están pelados o en cortocircuito, o reemplácelos.

2. ¿Cómo funciona el detector ultrasónico de grietas en rocas CT-2?

A. Perforación y barrido a ojo para limpiar el polvo de roca (carbón) y la escoria de piedra triturada (carbón) en el pozo;

B. Envíe la sonda al fondo del orificio, inserte el sellador de orificios en el orificio y fíjelo (no se necesita sellador de orificios cuando se perforan orificios con ambos lados hacia abajo);

C. Llenado de agua: Cuando el agua fluye continuamente desde el extremo de la varilla de medición, indica que el agua está llena;

D. Para probar las lecturas, mueva la sonda hacia afuera 10 mm a la vez y lea la hora;

F. Verifique los datos registrados para decidir si restaurarlos y determinar preliminarmente el alcance del aflojamiento de las grietas de las rocas circundantes.
