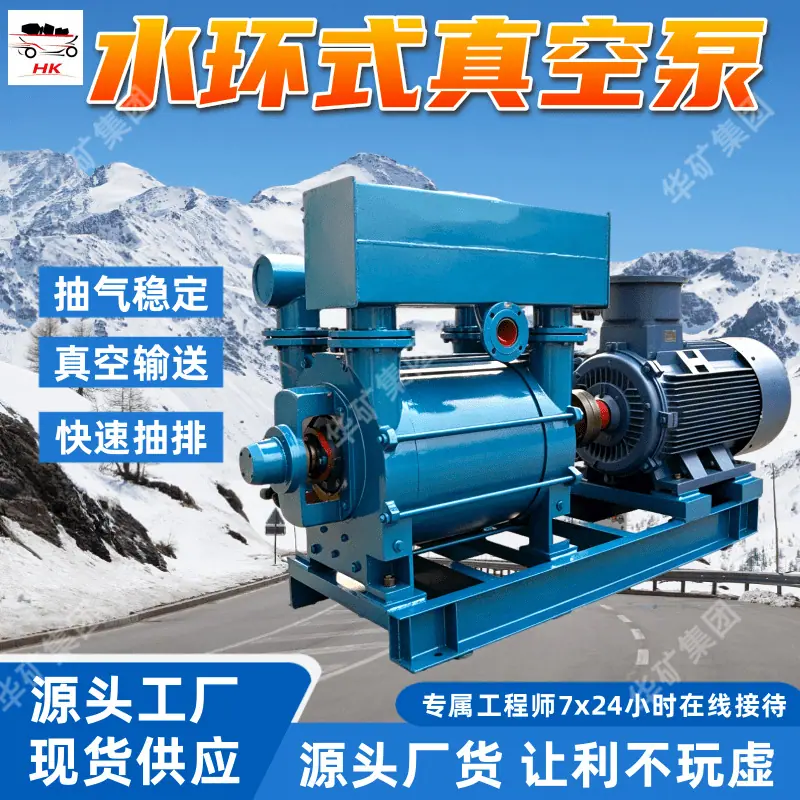

Bomba de Vacío de Anillo Líquido Bombeo Estable Vacío Transporte Bomba de Vacío de Anillo Líquido 2BV2 Bomba de Vacío de Anillo Líquido

Una bomba de vacío de anillo líquido es un dispositivo de adquisición de vacío grueso que utiliza agua como medio de trabajo. Logra un entorno de vacío estable en la entrada de la bomba completando un ciclo continuo de succión, compresión y escape. Esto se realiza mediante un impulsor montado excéntricamente que gira dentro de la carcasa de la bomba, el cual impulsa el agua en la cámara para formar una película de agua en forma de anillo. Esta película de agua, junto con las paletas del impulsor, crea cámaras selladas cuyo volumen cambia periódicamente.
Este tipo de equipo tiene un diseño estructural general simple y no produce contaminación adicional por aceite y gas durante su funcionamiento. Puede aspirar directamente gases mixtos que contienen una pequeña cantidad de polvo y vapor condensable, eliminando la necesidad de dispositivos de prefiltración complejos adicionales. Actualmente se utiliza ampliamente en múltiples industrias, como la extracción de gas de mina, la evaporación química, el envasado de alimentos y la deshidratación en la industria ligera, y es un equipo de generación de vacío básico ampliamente aplicado en la producción industrial. El juego completo de equipo generalmente consta de un cuerpo de bomba, impulsor, componentes de sello de eje, un separador de vapor y agua a juego, etc. Durante la operación, solo se necesita reponer continuamente una pequeña cantidad de agua de trabajo para mantener condiciones de operación estables, y el proceso de operación diario es simple.

1. ‌Bomba de vacío de anillo líquido de una etapa y simple efecto‌: Equipada internamente con un solo impulsor, el impulsor completa un ciclo completo de succión y descarga por revolución, capaz de alcanzar un vacío final relativamente alto. La velocidad de bombeo y la eficiencia operativa están en un nivel moderado, lo que la hace adecuada para escenarios convencionales que requieren un mayor grado de vacío y un volumen de bombeo moderado.
2. Bomba de vacío de anillo de agua de doble efecto de una sola etapa: Un solo impulsor puede completar dos ciclos de succión y descarga por revolución. El volumen y el peso total del equipo son menores, la velocidad de bombeo es mayor, la eficiencia operativa es mejor, el vacío final está dentro del rango convencional y es adecuada para condiciones de operación generales que requieren bombeo de alto caudal.
3. ‌Bomba de vacío de anillo líquido de dos etapas‌: Consta de dos bombas de una sola etapa y acción simple conectadas en serie y que comparten el mismo eje. Puede mantener una capacidad de bombeo estable incluso en el rango de alto vacío, opera suavemente y es adecuada para escenarios de operación continua que requieren el mantenimiento de un alto grado de vacío durante períodos prolongados.
4. ‌Bomba de Vacío de Anillo de Agua con Ejector Atmosférico‌: Se conecta un eyector atmosférico en serie a la entrada de la bomba. Esto puede extender aún más el rango de aplicación de vacío límite del equipo, adaptándose a escenarios de bombeo de alto vacío que las bombas de anillo de agua convencionales tienen dificultades para cubrir.

1. ‌Bomba de Vacío de Anillo Líquido de Hierro Fundido‌: El cuerpo de la bomba está fundido integralmente de hierro fundido, presentando una estructura compacta y buena rigidez. El diseño sin aceite garantiza un funcionamiento estable y es adecuado para escenarios de extracción de aire convencional y vapor ordinario sin corrosividad fuerte. Es un producto modelo básico ampliamente utilizado en el campo industrial.
2. ‌Bomba de Vacío de Anillo Líquido de Acero Inoxidable‌: Las partes húmedas están hechas de acero inoxidable, mostrando una excelente resistencia a la corrosión. Puede bombear gases ligeramente corrosivos y no es propensa a oxidarse durante el uso a largo plazo. Adecuada para aplicaciones en las industrias química, farmacéutica y otras que requieren limpieza y resistencia a la corrosión.
3. ‌Bomba de vacío de anillo líquido a prueba de explosiones para minería‌: Los componentes eléctricos de toda la unidad cumplen con las especificaciones a prueba de explosiones para minería, equipada con una estructura de protección de seguridad completa, puede operar de forma segura en entornos de alto riesgo como el subsuelo de minas de carbón, y se utiliza ampliamente para operaciones de drenaje de gas en minas.
4. ‌Bomba de Vacío de Anillo de Agua de Laboratorio‌: El diseño general está optimizado para bajo ruido, es compacto y fácil de mover, y utiliza una estructura multiusos de agua circulante, adecuada para filtración al vacío de pequeño volumen de laboratorio, destilación y otros escenarios experimentales.

1. ‌Bomba de Vacío de Anillo Líquido de Acoplamiento Directo‌: Adopta una estructura de transmisión coaxial de acoplamiento directo, donde el motor está conectado directamente al cuerpo de la bomba. Esta estructura tiene un alto grado de estandarización en su proceso de transmisión, una estructura general simple que ocupa poco espacio y menos piezas de transmisión para el mantenimiento diario.
2. Bomba de Vacío de Anillo Líquido Horizontal: Adopta una estructura de eje de bomba dispuesta horizontalmente, el centro de gravedad general es estable y la operación tiene poca vibración. El área del sello del eje ha sido sometida a una optimización específica contra fugas, y el rendimiento de sellado es estable durante la operación continua a largo plazo.
3. Bomba de Vacío de Anillo de Agua de Gran Desplazamiento: La ruta de flujo se ha ampliado, la capacidad de bombeo general es fuerte, el rendimiento de succión es estable, adecuada para condiciones industriales de servicio pesado que requieren bombeo continuo de alto caudal.

1. Amplia adaptabilidad de la fuente de aire de succión: Durante la operación, puede succionar directamente gases mixtos que contienen una pequeña cantidad de polvo y vapor condensable, sin necesidad de dispositivos adicionales complejos de pre-purificación. Tiene bajos requisitos para la limpieza de la fuente de aire y es adecuada para condiciones de trabajo complejas en la mayoría de los sitios industriales.
2. ‌Características Sobresalientes Libres de Aceite y Contaminación‌: Utiliza agua como medio de trabajo, por lo que no se mezclan impurezas de vapor de aceite en el gas extraído durante la operación. Esto puede lograr un entorno de vacío relativamente limpio, previniendo la contaminación por aceite de los materiales del proceso, y es adecuado para escenarios de producción que requieren limpieza, como alimentos y productos farmacéuticos.
3. Estado de Operación Estable y Seguro: La estructura general del equipo no tiene partes metálicas en contacto con fricción, lo que lo hace menos propenso a generar chispas de alta temperatura durante la operación. Cuando está equipado con configuraciones a prueba de explosiones, se puede usar para succionar gases inflamables y explosivos, ofreciendo un alto grado de redundancia de seguridad.
4. ‌Operación y mantenimiento sencillos‌: La operación diaria solo requiere reponer una pequeña cantidad de agua de trabajo. La estructura general es muy modular y el proceso de desmontaje y reemplazo de las piezas de desgaste es simple. El personal de mantenimiento de primera línea puede completar el trabajo de mantenimiento rutinario después de una capacitación básica.
5. ‌Alta fiabilidad para funcionamiento a largo plazo‌: Los componentes centrales están fabricados con materiales resistentes al desgaste y a la corrosión. Con reposición periódica de agua e inspecciones periódicas, pueden funcionar continuamente durante períodos prolongados, adaptándose a las necesidades de producción continua de escenarios industriales.

1. Fuerte adaptabilidad a escenarios de fuente de gas complejos: Resuelve el punto débil de que la mayoría de las bombas de vacío de aceite no pueden bombear directamente vapores condensables o gases polvorientos. Puede operar directamente sin necesidad de equipo de pretratamiento adicional, reduciendo el costo de inversión del equipo de soporte.
2. ‌Excelente rendimiento de ahorro de energía y protección ambiental‌: La nueva generación de bomba de anillo líquido de ahorro de energía optimiza la estructura del canal de flujo, controla el consumo de energía dentro de un rango razonable durante la operación, el agua de trabajo puede reciclarse a través de un separador de vapor-agua, el consumo de agua es bajo y el costo operativo integral es menor para la operación a largo plazo.
3. Mejora del Cumplimiento en Escenarios Especiales: Los modelos a prueba de explosiones para la minería pueden proporcionar certificados completos a prueba de explosiones, cumplir con las regulaciones de uso para entornos de alto riesgo en minas de carbón, pueden conectarse directamente al sistema de drenaje de gas de la mina y cumplir con los requisitos de aceptación para la producción segura.
4. ‌Operación de bajo ruido para una buena experiencia‌: Los modelos con estructuras optimizadas funcionan con niveles de vibración y ruido más bajos, sin causar una interferencia de ruido significativa en el entorno de trabajo del sitio. Son adecuados para escenarios de instalación con requisitos de ruido, como laboratorios, cerca de áreas de oficinas del taller, etc.
5. Baja barrera para la instalación y el retrofitting: Diseño de tamaño de interfaz estandarizado, puede reemplazar directamente las bombas de anillo de agua tradicionales antiguas del mismo nivel de parámetro, sin requerir modificaciones importantes en el sistema de tuberías existente, la actualización y el reemplazo del equipo se pueden completar, adaptándose a las necesidades de reemplazar equipos viejos.
