Separación de partículas sólido-gas separación gas-líquido separador gas-agua especificaciones completas separador gas-agua YJQS

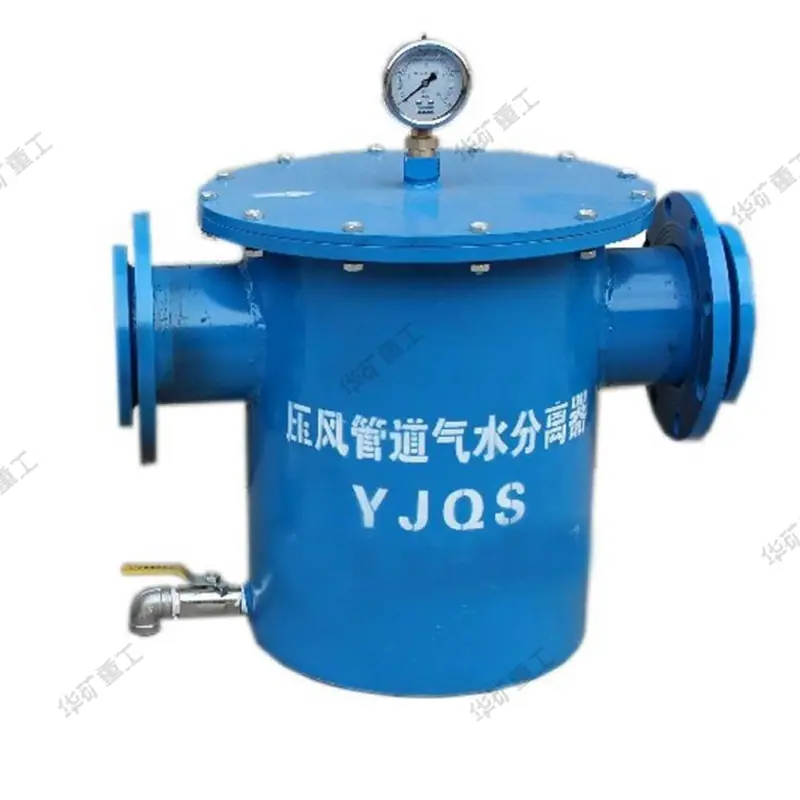

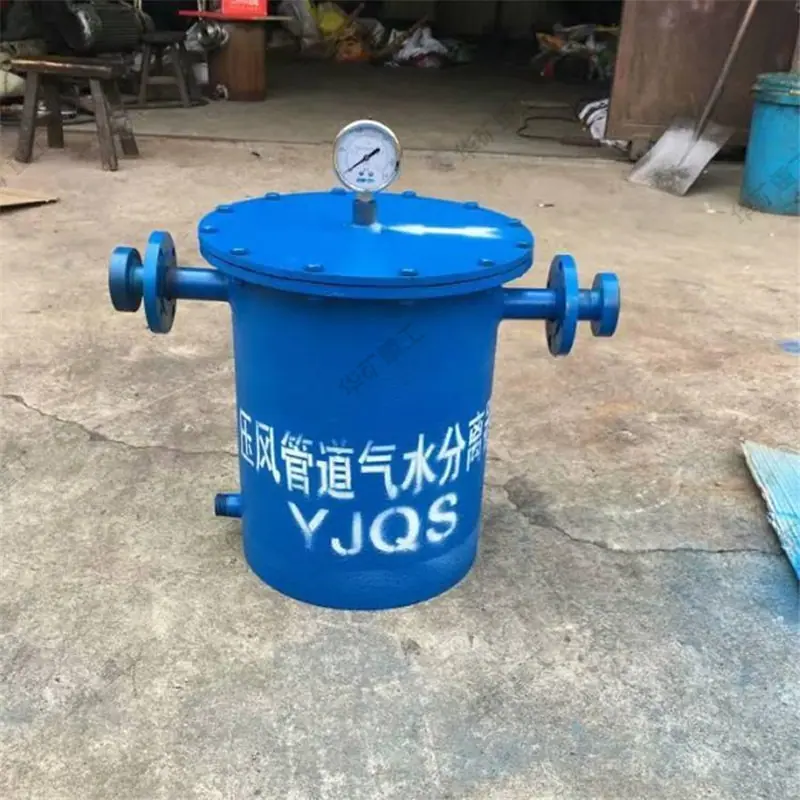

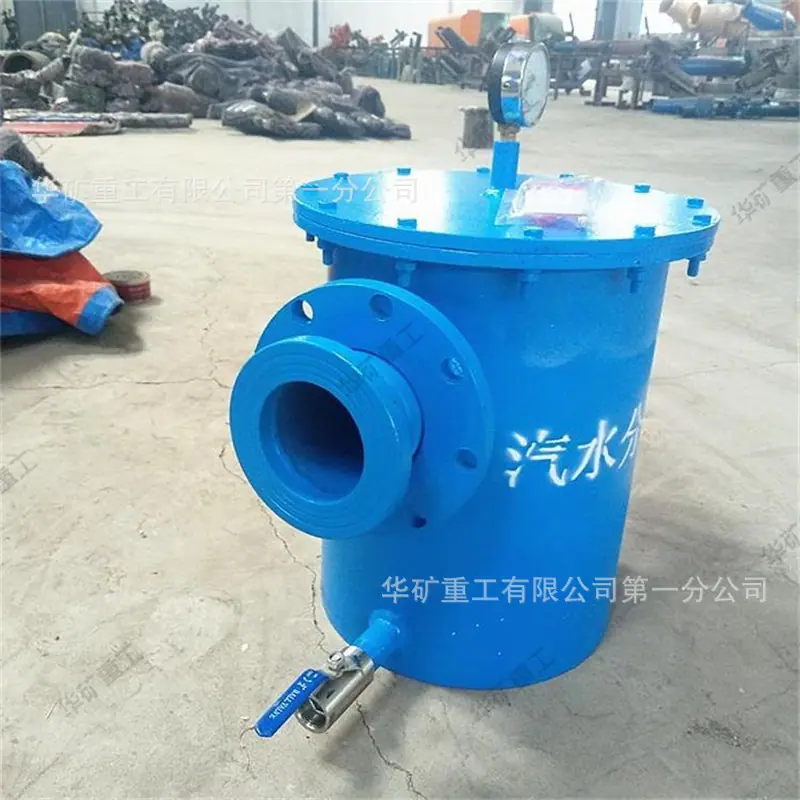

Instrucciones del filtro de separación aire-agua para tuberías de aire comprimido YJQS-C

La tubería principal de suministro de aire del separador de vapor y agua debe estar equipada con un colector de agua y un drenaje, y se debe instalar un interruptor y un separador de vapor y agua en la conexión entre la tubería de suministro de aire y el dispositivo de autorrescate. Las válvulas del sistema de autorrescate de aire comprimido deben estar completamente instaladas y las llaves de las válvulas deben estar en la misma dirección para garantizar el funcionamiento normal del sistema.

Además de conectar el suministro de aire y el dispositivo de autorrescate, se debe instalar un interruptor y un separador de vapor y agua. Las válvulas del sistema de autorrescate de aire comprimido deben estar completamente instaladas y las llaves de las válvulas deben estar en la misma dirección para garantizar el funcionamiento normal del sistema. El separador de vapor y agua es adecuado para separar vapor, agua e impurezas en la tubería de aire comprimido de la mina, eliminar las gotas atrapadas en el sistema de vapor y aire comprimido, separar partículas sólidas en el gas y separar el gas y el líquido de diversos gases.

Parámetros técnicos:

Presión de diseño: 1,5 MPa

Pérdida de presión: ≤0,002 Mpa

Eficiencia de separación: 99%

Tamaño de la interfaz: DM15～350

Forma de interfaz: brida PN1.6/PN2.5/PN4.0

¿Cómo funciona el filtro separador aire-agua del conducto de aire comprimido?

1. Una gran cantidad de gas con agua entra en el separador gas-agua y se mueve en una inclinación centrífuga descendente. El agua arrastrada se separa gracias a la velocidad reducida. El líquido separado fluye a través de la trampa de vapor y el gas limpio y seco se descarga por la salida del separador. Gracias a la estructura simple del separador de descarga de líquido, se minimiza la pérdida de presión y el equipo se abastece con gas limpio.

Antes de la instalación, la tubería debe purgarse con gas presurizado para eliminar la suciedad y los residuos.

2. Este separador debe instalarse en la tubería de aire comprimido de la mina de carbón. Se recomienda instalar válvulas de cierre antes y después del separador.

3. Dirección de instalación: La flecha en el cuerpo de la válvula apunta en la misma dirección que el fluido en la tubería (la flecha en el cuerpo de la válvula apunta a la salida del fluido).
