Taladro de Anclaje para Mástil Alto de 22 m Introducción del Producto

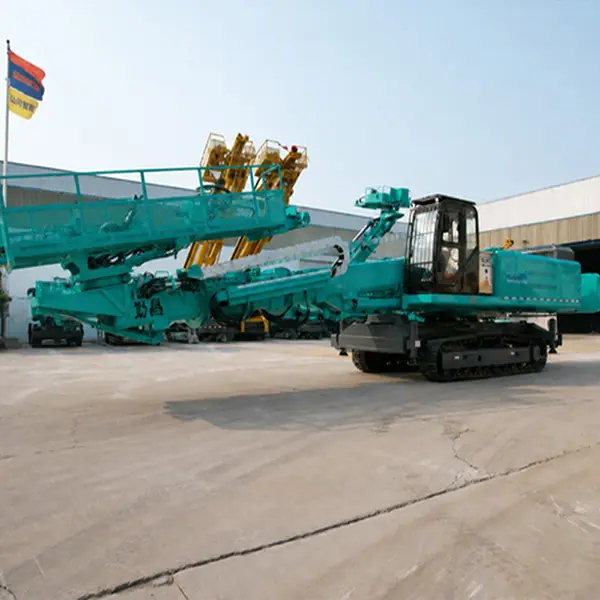

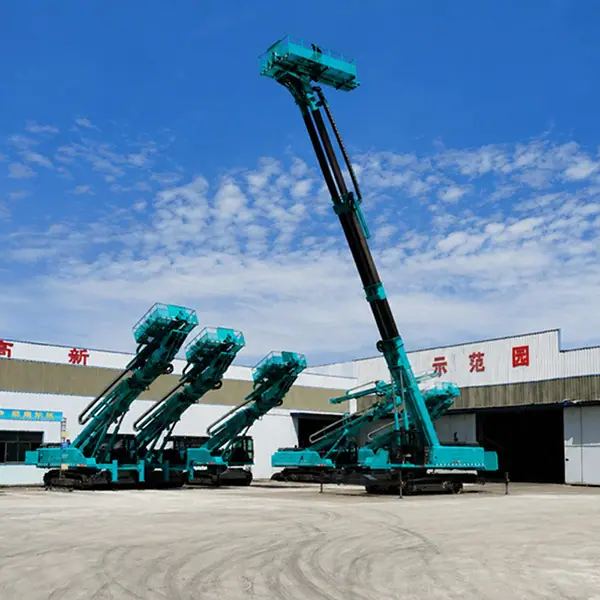

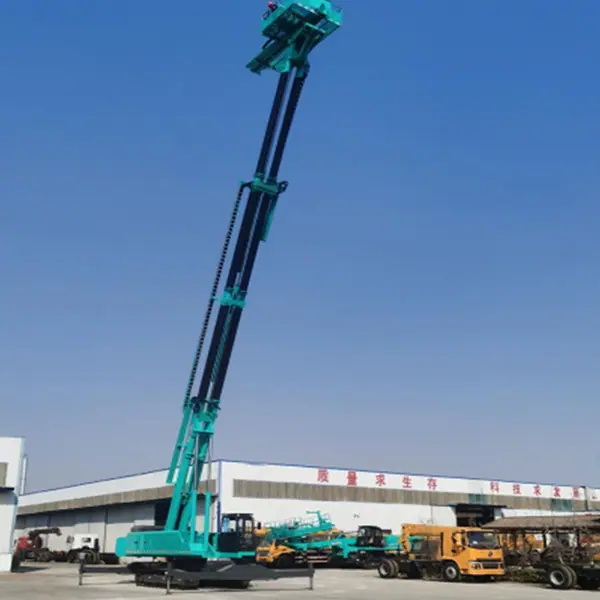

La plataforma de perforación de anclaje de mástil alto de 22 metros integra estructuras de excavadora, grúa y plataforma de perforación, con una *altura máxima de elevación de 50 metros. Admite alta personalización y es adecuada para anclaje en taludes pronunciados, soporte de zanjas, túneles con techos de tubería y construcción de barrenos para voladura. Puede lograr tres métodos de perforación: martillo de fondo, perforación con revestimiento simultáneo y barrena.

Características del Equipo de Perforación con Anclaje de Mástil Alto de 22 m

El equipo de perforación de orugas de alto alcance totalmente hidráulico de 22 metros se utiliza ampliamente en ingeniería como el anclaje de taludes altos para ferrocarriles y autopistas, el tratamiento de rocas peligrosas en centrales hidroeléctricas, anclajes anti-flotación para pozos de cimentación profundos, el soporte de cubiertas de túneles, la inyección de cimentación y la perforación de barrenos. Admite tres métodos de perforación principales: martillo en fondo, perforación con revestimiento simultáneo y perforación con barrena, y es adecuado para operaciones de perforación en todo tipo de formaciones geológicas complejas.

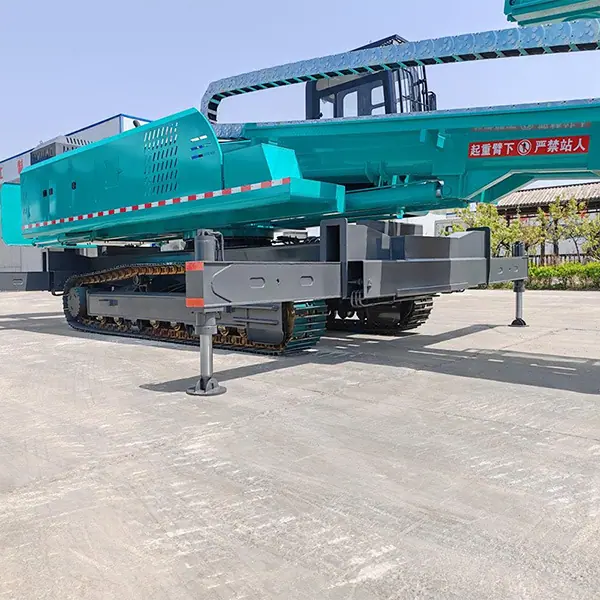

La altura de elevación de las plataformas de perforación de anclaje tradicionales es de solo 2 metros. La construcción en pendientes pronunciadas requiere el montaje de andamios, lo que conlleva un alto consumo de mano de obra y materiales, y presenta riesgos de seguridad evidentes. Este equipo solo requiere de 2 a 3 personas para completar todas las operaciones de perforación. Está equipado con una plataforma de operación integrada de alta altitud, y la elevación, la rotación y la perforación se controlan desde la plataforma, mejorando significativamente la eficiencia y la seguridad de la construcción. Toda la máquina cuenta con un bastidor base reforzado tipo caja y un tren de rodaje de orugas de 500 mm de ancho, combinado con cuatro gatos hidráulicos tipo H extensibles horizontalmente de 1,6 metros y un contrapeso sólido de 1 metro en la parte trasera. La estructura de doble rotación de 360° permite una adaptación flexible a la perforación en múltiples ángulos.

Tabla de Parámetros Técnicos del Taladro de Núcleo de Anclaje de Mástil Alto de 22 m

Dimensiones exteriores del chasis de oruga 4800 × 3000 mm

Ancho de zapata de oruga 500 mm

Motor de viaje TM40

Motor *Potencia/Velocidad Máxima 130 kW / 2200 r/min

Motor Eléctrico (Opcional) 55kW (con caja de distribución multifunción)

Anillo de giro inferior 1.3m; rotación de 360 grados; reductor planetario doble

Cojinete de giro para equipo de gran altitud; Rotación de 360 grados

Bomba de engranajes hidráulica CBGJ2063/2063/2032/2025, bomba de cuatro unidades

Cuatro patas hidráulicas tipo H (extensión de 1,6 m)

Brazo de soporte de cuatro secciones (brazos dobles)

Cabezal de Potencia Hidráulica Cabezal de Potencia de Doble Motor Hidráulico

El ángulo de perforación puede ser plano / se pueden perforar agujeros inclinados / se pueden perforar agujeros verticales

*Diámetro/profundidad de perforación grande 300 mm / 50 m

Carrera de la cadena deslizante 3.5m; Potencia de propulsión y elevación: Motor BM6-1000

Sistema de Enfriamiento Hidráulico Radiador Hidráulico Completo

Cubierta completa (incluyendo la cubierta del motor)

Contrapeso; puede extenderse hacia atrás 1 metro

Cabina de conducción de lujo; Arranque/parada del motor por control remoto inalámbrico; Temporizador de trabajo

Dimensiones generales (aprox.) 14000×3000×3200mm

Peso total (aprox.) 29000 kg
