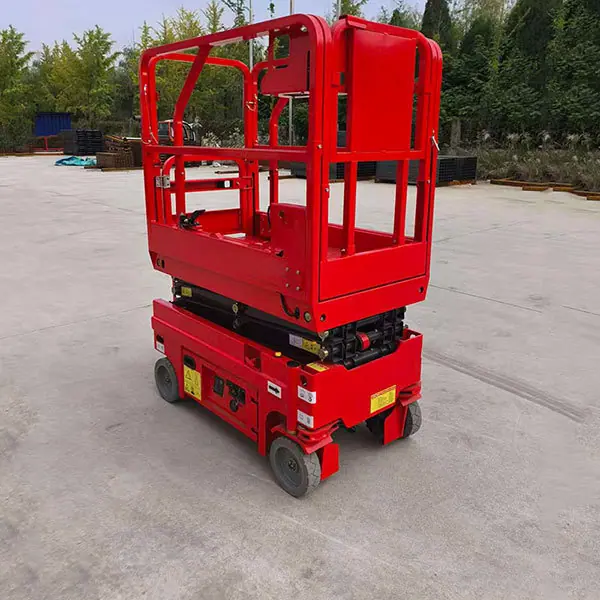

Plataforma elevadora pequeña de 5 metros
Características de una plataforma elevadora de 5 metros
La altura de la plataforma de trabajo de este equipo es de 5 metros. Las dimensiones generales son compactas y el peso propio es ligero, lo que permite que pase fácilmente por puertas estándar y entre/salga de ascensores convencionales. El equipo adopta una estructura mecánica de tijera o un diseño de mástil único, asegurando procesos de elevación y descenso suaves y fiables. El sistema de alimentación es principalmente alimentado por batería o externamente, con bajo ruido de operación y sin emisiones de escape. Toda la unidad está equipada con una plataforma aislada antideslizante, barandillas en los cuatro lados y interruptores de control dual de subida/bajada, e incluye una válvula manual de descenso de emergencia para cortes de energía, garantizando la seguridad operativa.
Ventajas de una plataforma elevadora de 5 metros
El equipo es sencillo de operar y una sola persona puede completar el izaje y el movimiento sin subir y bajar repetidamente. La estructura general es compacta, el movimiento es flexible y el radio de giro es pequeño, lo que lo hace adecuado para navegar por pasajes estrechos y entornos con muchos obstáculos. Es de accionamiento eléctrico, con cero emisiones y bajo ruido, adecuado para uso en interiores y lugares con altos requisitos ambientales. El mantenimiento diario es conveniente, las piezas son altamente intercambiables, el costo de uso es bajo y tiene alta practicidad y economía.
Usos de una plataforma elevadora de 5 metros
Ampliamente utilizado en lugares como centros comerciales, hoteles, estaciones, aeropuertos, talleres de fábrica, almacenes y reparaciones del hogar. Principalmente utilizado para operaciones a gran altura dentro de un rango de 5 metros, incluyendo mantenimiento de iluminación, instalación de techos, colocación de estantes, inspección de tuberías, instalación de letreros y decoración de interiores.
Configuración de plataforma elevadora de 5 metros
GTJZ-05Configurando único
|
♣Modelo (Tracción auto-hidráulica)♣ |
GTJZ-05 |
Diagrama esquemático de dimensionamiento |
|
Gran altura de trabajo (A) |
6,8 millones |
|
|
Altura de la plataforma(B) |
4,9 millones |
|
|
Carga de trabajo segura |
230 kilos |
|
|
Carga de trabajo segura de plataforma extendida |
100 kilos |
|
|
Tamaño de la plataforma de trabajo (largo × ancho × alto) |
1.35*0.75*1.05m |
|
|
Dimensiones totales de la máquina(C×D×E，Barandilla no plegada) |
1.51*0.76*2.0 |
|
|
Dimensiones totales de la máquina(C×D×F，Barandilla plegable) |
1.51*0.76*1.58 |
|
|
Dimensiones de la extensión de encimera(GRAMO) |
0,6 m |
|
|
pequeña distancia al suelo |
0.08/0.02m |
|
|
Distancia entre ejesH） |
1.09m |
|
|
Radio de Giro (Rueda Interior / Rueda Exterior) |
0/1.9m |
|
|
Motor de Elevación/Accionamiento |
24V/2.5kW |
|
|
Velocidad de elevación |
3-5 m/min |
|
|
Velocidad de desplazamiento de la máquina (estado plegado) |
3.5km/h |
|
|
Velocidad de desplazamiento de la máquina (estado de elevación) |
0.8km/h |
|
|
batería |
12v×2/80ah |
|
|
cargador |
24V/25A |
|
|
Gran capacidad para escalar |
25% |
|
|
Tolerancia del ángulo de trabajo |
1.5°/3° |
|
|
neumático |
Φ255×76mm |
|
|
Peso total |
970kg |
|
número de serie |
nombre |
ilustrar |
|
01 |
barandilla |
Plegable, altura 1050 mm |
|
02 |
encimera extensible |
Extensible 600 mm |
|
03 |
controlador |
Puede controlar adelante, atrás, giro, elevación |
|
04 |
puntal |
Acero Manganeso Q355 |
|
05 |
Escalera |
Modelo conveniente de diseño y producción propia |
|
06 |
Soporte de reparación |
Soporta reparación cuando el equipo funciona mal |
|
07 |
Panel de control inferior |
Control de potencia principal, elevación controlable |
|
08 |
Paquete de baterías |
Batería sin mantenimiento |
|
09 |
neumático |
Neumático Sólido Vulcanizado |
|
10 |
Valla de seguridad |
Usando tubo cuadrado de 30 mm x 30 mm |
|
11 |
colina baja |
Colocar plato con patrón antideslizante 3 mm |
|
12 |
puntal |
Tubo rectangular: 80mm*60mm*4mm(Q355B) |
|
13 |
chasis |
Soldadura de placas de acero |
|
14 |
Cilindro de aceite |
Hidráulica Brillante |
|
15 |
Pin de enlace |
Rodamiento sin aceite Shanghai Lanli |
|
16 |
Batería de energía |
Fengri/Lishi 80ah*2 |
|
17 |
aceite hidráulico |
Kunlun N46# Antidesgaste |
|
18 |
Sistema de control electrónico |
Saiyisi / Hanbolai |
|
19 |
Motor del Sistema de Accionamiento Hidráulico |
Jiangsu Hengli |
|
20 |
Caliper de freno |
Jiangsu Hengli |
|
21 |
Bomba de motor |
Hidráulica Enrong |
|
22 |
Grupo de válvulas |
Shanghai Nuoma |
|
23 |
Bomba de Liberación Manual |
Qingyuan/Danfoss |
|
24 |
cargador |
Anhui Unidimensional |
|
25 |
neumático |
Hunan Zhongjing |
|
26 |
Arnés de cableado del vehículo |
Hunan Le Ke |
|
Control proporcional |
Sistema de frenado automático |
Sistema de protección contra inclinaciones |
Plataforma extendida |
|
Sistema automático de protección contra baches |
Sistema de descenso de emergencia |
trompeta |
Sistema de protección de carga |
|
Puerta de plataforma con cierre automático |
botón de parada de emergencia |
luz estroboscópica |
Tracción 4×2 |
|
Viaje completo |
Sistema a prueba de explosiones de tuberías de petróleo |
Varilla de Soporte de Mantenimiento de Seguridad |
zumbador |
|
Neumáticos que no dejan marcas |
Sistema de diagnóstico de averías |
Orificios estándar para carretillas elevadoras de transporte |
valla plegable |
