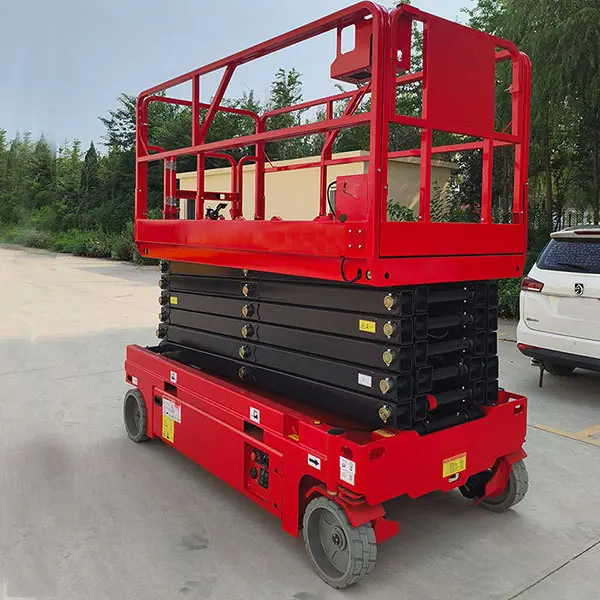

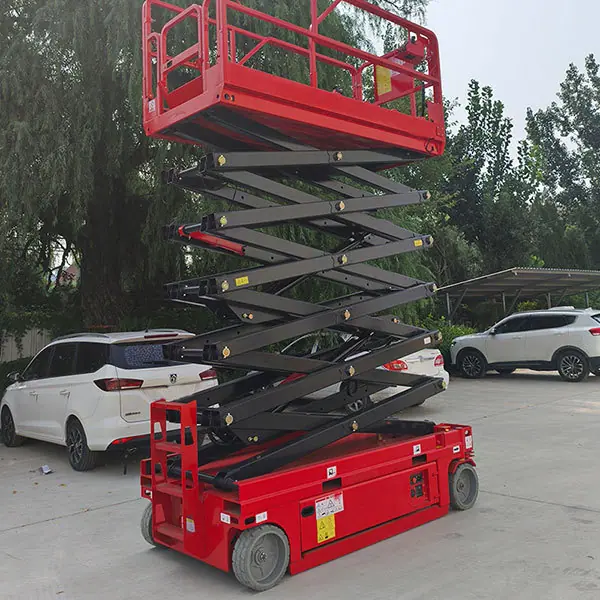

Introducción del Producto: Plataforma Elevadora de 16 metros
La altura de trabajo de este equipo puede alcanzar los 16 metros. Adopta una plataforma elevadora de brazo articulado y telescópico o una estructura de tijera, con la capacidad de superar obstáculos y extenderse en múltiples direcciones. El chasis está equipado con tracción en las cuatro ruedas y un eje equilibrado, proporcionando una gran capacidad de ascenso y adaptabilidad al terreno. El sistema eléctrico utiliza tecnología de control distribuido combinada con un diseño de regulación de velocidad continua, haciendo la operación más precisa, suave y estable.
Ventajas de la plataforma elevadora de 16 metros
El diseño general del equipo es compacto, con un radio de giro pequeño, lo que le permite manejar fácilmente las necesidades operativas en espacios estrechos y complejos. Admite un diseño de doble carga, y la capacidad de carga de la plataforma está al nivel de la industria. Además, está equipado con una fuente de alimentación de emergencia independiente, que permite la retracción segura de la plataforma en situaciones inesperadas, garantizando la operación general segura y confiable.
Usos de la plataforma elevadora de 16 metros
Este equipo es ampliamente aplicable a escenarios como carreteras y puentes de construcción urbana, mantenimiento de la red de tuberías municipales, construcción de grandes naves industriales, construcción de estructuras de acero y recintos petroquímicos. Ya sea para inspección y mantenimiento en terrenos exteriores complejos o para operaciones de instalación en espacios interiores estrechos, puede proporcionar un soporte estable para trabajos en altura.
Configuración de plataforma elevadora de 16 metros
Lista de Configuración GTJZ-16
|
♣Modelo (Tracción auto-hidráulica)♣ |
GTJZ-16 |
Diagrama esquemático de dimensionamiento |
|
Gran altura de trabajo (A) |
17.8m |
|
|
Altura de la plataforma(B) |
15.8m |
|
|
Carga de trabajo segura |
300 kilos |
|
|
Carga de trabajo segura de plataforma extendida |
100 kilos |
|
|
Tamaño de la plataforma de trabajo (largo × ancho × alto) |
3.00×1.17×1.1m |
|
|
Dimensiones totales de la máquina(C×D×E，Barandilla no plegada) |
3.14×1.48×2.83m |
|
|
Dimensiones totales de la máquina(C×D×F，Barandilla plegable) |
3.14×1.48×2.14m |
|
|
Dimensiones de la extensión de encimera(GRAMO) |
0,9 m |
|
|
pequeña distancia al suelo |
0.1/0.02m |
|
|
Distancia entre ejesH） |
2,6 millones |
|
|
Radio de Giro (Rueda Interior / Rueda Exterior) |
0/2.35m |
|
|
Motor de Elevación/Accionamiento |
48V/5kW |
|
|
Velocidad de elevación |
3-5 m/min |
|
|
Velocidad de desplazamiento de la máquina (estado plegado) |
3.5km/h |
|
|
Velocidad de desplazamiento de la máquina (estado de elevación) |
0.8km/h |
|
|
batería |
4×12V/150ah |
|
|
cargador |
48V/25A |
|
|
Gran capacidad para escalar |
25% |
|
|
Tolerancia del ángulo de trabajo |
1.5°/3° |
|
|
neumático |
Φ381×127mm |
|
|
Peso total |
4350kg |
|
número de serie |
nombre |
ilustrar |
|
01 |
barandilla |
Plegable, altura 1100 mm |
|
02 |
encimera extensible |
Extensible 900mm |
|
03 |
controlador |
Puede controlar adelante, atrás, giro, elevación |
|
04 |
puntal |
Acero Manganeso Q355B |
|
05 |
Escalera |
Modelo conveniente de diseño y producción propia |
|
06 |
Soporte de reparación |
Soporta reparación cuando el equipo funciona mal |
|
07 |
Panel de control inferior |
Control de potencia principal, elevación controlable |
|
08 |
Paquete de baterías |
Batería sin mantenimiento |
|
09 |
neumático |
Neumático Sólido Vulcanizado |
|
10 |
Valla de seguridad |
Usando tubo cuadrado de 35 mm x 35 mm |
|
11 |
colina baja |
Colocar plato con patrón antideslizante 3 mm |
|
12 |
puntal |
Tubo rectangular: 160mm*80mm*5mm
|
|
13 |
chasis |
Soldadura de placas de acero |
|
14 |
Cilindro de aceite |
Hidráulica Brillante |
|
15 |
Pin de enlace |
Rodamiento sin aceite Shanghai Lanli |
|
16 |
Batería de energía |
Fengri 150ah*4 |
|
17 |
aceite hidráulico |
Kunlun N46# Antidesgaste |
|
18 |
Sistema de control electrónico |
Han Bo Lai |
|
19 |
Motor del Sistema de Accionamiento Hidráulico |
Yingpu 470 |
|
20 |
Caliper de freno |
Yingpu/Danfoss |
|
21 |
Bomba de motor |
Motor Jiangsu Changte / Cabezal de Bomba Anhui Wanye |
|
22 |
Grupo de válvulas |
Shanghai Nuoma |
|
23 |
Bomba de Liberación Manual |
Danvers |
|
24 |
cargador |
Anhui Unidimensional |
|
25 |
neumático |
Jiangsu Saimeite / Jiangsu Juneng |
|
25 |
tanque |
Shanghai Changxi Integrado |
|
26 |
Arnés de cableado del vehículo |
Hunan Le Ke |
|
Control proporcional |
Sistema de frenado automático |
Sistema de protección contra inclinaciones |
Plataforma extendida |
|
Sistema automático de protección contra baches |
Sistema de descenso de emergencia |
trompeta |
Sistema de protección de carga |
|
Puerta de plataforma con cierre automático |
botón de parada de emergencia |
luz estroboscópica |
Tracción 4×2 |
|
No puedo levantar ni mover |
Sistema a prueba de explosiones de tuberías de petróleo |
Varilla de Soporte de Mantenimiento de Seguridad |
zumbador |
|
Neumáticos que no dejan marcas |
Sistema de diagnóstico de averías |
Orificios estándar para carretillas elevadoras de transporte |
valla plegable |
