Plataforma elevadora autopropulsada de alta gama de 10 m para trabajos en altura, adecuada para alumbrado público en parques industriales y equipo de elevación móvil
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

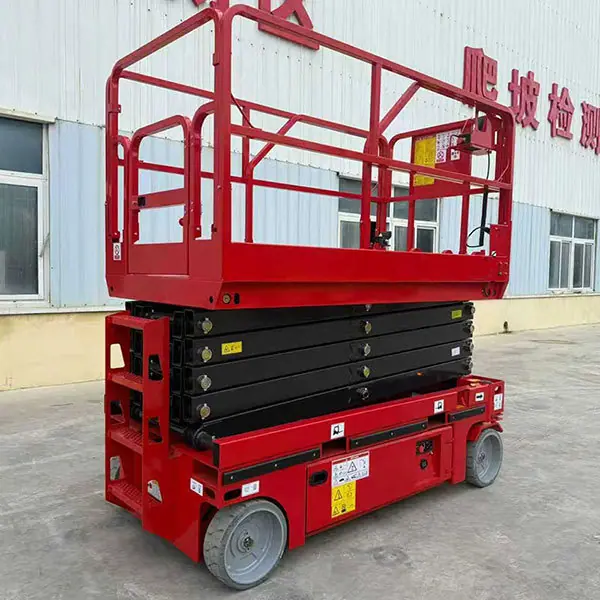

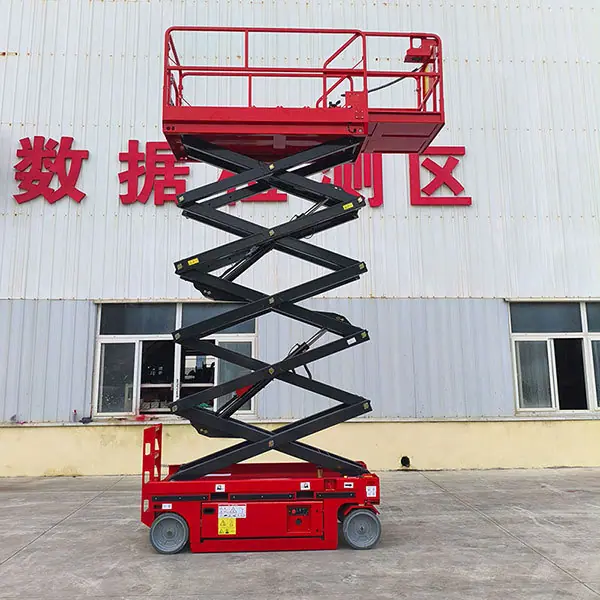

Plataforma elevadora de 10 metros de alta configuración
Características de la Plataforma Elevadora de 10 Metros de Alta Configuración
Este equipo es una mejora integral basada en modelos convencionales, con una altura de trabajo de hasta 10 metros. Toda la máquina está construida con perfiles de aleación de aluminio de alta resistencia de grado aeroespacial o acero al manganeso engrosado, ofreciendo una resistencia mejorada a la deflexión y al balanceo. El sistema de potencia cuenta con una estación de bombeo hidráulico y un sistema de control electrohidráulico proporcional, que admite regulación de velocidad continua. El chasis está equipado con estabilizadores autonivelantes con sensores, un indicador de nivel de burbuja e interruptores de control duales, e incluye una parada de emergencia y válvulas de prevención de rotura de tuberías.
Ventajas de la Plataforma Elevadora de 10 Metros de Alta Configuración
La versión de alta especificación ofrece un rendimiento excelente en la experiencia de manejo y la protección de seguridad. El control proporcional hace que la acción de elevación sea más suave, con pequeñas holguras dinámicas, asegurando una operación estable y confiable. El equipo cuenta con funciones de límite de carga y protección contra fugas, ofreciendo una alta redundancia de seguridad. Utiliza llantas sólidas sin marcas, lo que permite un movimiento flexible sin dañar el piso. La estructura general es compacta, adecuada para maniobrar en áreas estrechas con esquinas y obstáculos. La operación es conveniente y los costos de mantenimiento son bajos.
Usos de una plataforma elevadora de 10 metros de alta especificación
Ampliamente utilizado en lugares como hoteles de estrellas, grandes centros comerciales, talleres de fábricas, aeropuertos, estaciones y estadios. Principalmente utilizado para operaciones a gran altura como la instalación de techos en un rango de 10 metros, la limpieza de vidrios de fachadas, el reemplazo de luminarias, la inspección y el mantenimiento de tuberías aéreas, y la decoración de interiores.
Configuración de Plataforma Elevadora de 10 Metros de Alta Configuración
Lista de Configuración Estándar GTJZ-10
|
♣Modelo (Tracción auto-hidráulica)♣ |
GTJZ-10 |
Diagrama esquemático de dimensionamiento |
|
Gran altura de trabajo (A) |
11.8m |
|
|
Altura de la plataforma(B) |
9,8 millones |
|
|
Carga de trabajo segura |
320 kilos |
|
|
Carga de trabajo segura de plataforma extendida |
100 kilos |
|
|
Tamaño de la plataforma de trabajo (largo × ancho × alto) |
2.26×1.14×1.1m |
|
|
Dimensiones totales de la máquina(C×D×E，Barandilla no plegada) |
2.41×1.18×2.43m |
|
|
Dimensiones totales de la máquina(C×D×F，Barandilla plegable) |
2.41×1.18×1.75m |
|
|
Dimensiones de la extensión de encimera(GRAMO) |
0,9 m |
|
|
pequeña distancia al suelo |
0.1/0.02m |
|
|
Distancia entre ejesH） |
1.87m |
|
|
Radio de Giro (Rueda Interior / Rueda Exterior) |
0/2.35m |
|
|
Motor de Elevación/Accionamiento |
24V/4.5kW |
|
|
Velocidad de elevación |
3-5 m/min |
|
|
Velocidad de desplazamiento de la máquina (estado plegado) |
3.5km/h |
|
|
Velocidad de desplazamiento de la máquina (estado de elevación) |
0.8km/h |
|
|
batería |
4×6V/200ah |
|
|
cargador |
24V/30A |
|
|
Gran capacidad para escalar |
25% |
|
|
Tolerancia del ángulo de trabajo |
1.5°/3° |
|
|
neumático |
Φ381×127mm |
|
|
Peso total |
2900 kilos |
|
número de serie |
nombre |
ilustrar |
|
01 |
barandilla |
Plegable, altura 1100 mm |
|
02 |
encimera extensible |
Extensible 900mm |
|
03 |
controlador |
Puede controlar adelante, atrás, giro, elevación |
|
04 |
puntal |
Acero Manganeso Q355 |
|
05 |
Escalera |
Modelo conveniente de diseño y producción propia |
|
06 |
Soporte de reparación |
Soporta reparación cuando el equipo funciona mal |
|
07 |
Panel de control inferior |
Control de potencia principal, elevación controlable |
|
08 |
Paquete de baterías |
Batería sin mantenimiento |
|
09 |
neumático |
Neumático Sólido Vulcanizado |
|
10 |
Valla de seguridad |
Usando tubo cuadrado de 35 mm x 35 mm |
|
11 |
colina baja |
Colocar plato con patrón antideslizante 3 mm |
|
12 |
puntal |
Tubo rectangular: 120 mm * 80 mm * 4.5 mm / (ensanchado y espesado en la parte principal de carga) 1200 mm * 100 mm * 5 mm |
|
13 |
chasis |
Soldadura de placas de acero |
|
14 |
Cilindro de aceite |
Hidráulica Brillante |
|
15 |
Pin de enlace |
Rodamiento sin aceite Shanghai Lanli |
|
16 |
Batería de energía |
Anhui Lishi 200ah*4 |
|
17 |
aceite hidráulico |
Kunlun N46# Antidesgaste |
|
18 |
Sistema de control electrónico |
Han Bo Lai |
|
19 |
Motor del Sistema de Accionamiento Hidráulico |
Shandong Xinfai / Shanghai Qiangdi |
|
20 |
Caliper de freno |
Shandong Xinfa |
|
21 |
Bomba de motor |
Hegel / Anhui Wan Ye |
|
22 |
Grupo de válvulas |
Vehículo completo Shanghai Nuoma |
|
23 |
Bomba de Liberación Manual |
Danvers |
|
24 |
cargador |
Anhui Unidimensional |
|
25 |
neumático |
Hunan Zhongjing/Top |
|
25 |
tanque |
Shanghai Changxi Integrado |
|
26 |
Arnés de cableado del vehículo |
Hunan Le Ke |
|
Control proporcional |
Sistema de frenado automático |
Sistema de protección contra inclinaciones |
Plataforma extendida |
|
Sistema automático de protección contra baches |
Sistema de descenso de emergencia |
trompeta |
Sistema de protección de carga |
|
Puerta de plataforma con cierre automático |
botón de parada de emergencia |
luz estroboscópica |
Tracción 4×2 |
|
Viaje completo |
Sistema a prueba de explosiones de tuberías de petróleo |
Varilla de Soporte de Mantenimiento de Seguridad |
zumbador |
|
Neumáticos que no dejan marcas |
Sistema de diagnóstico de averías |
Orificios estándar para carretillas elevadoras de transporte |
valla plegable |
