Fornecimento de Barra de Gás de Nitrogênio Barra de Gás em T Fornecimento de Fábrica

Manifold de Nitrogênio Manifold de Gás Manifold de Gás Tipo T Venda Direta da Fábrica

I. Coletor de Gás

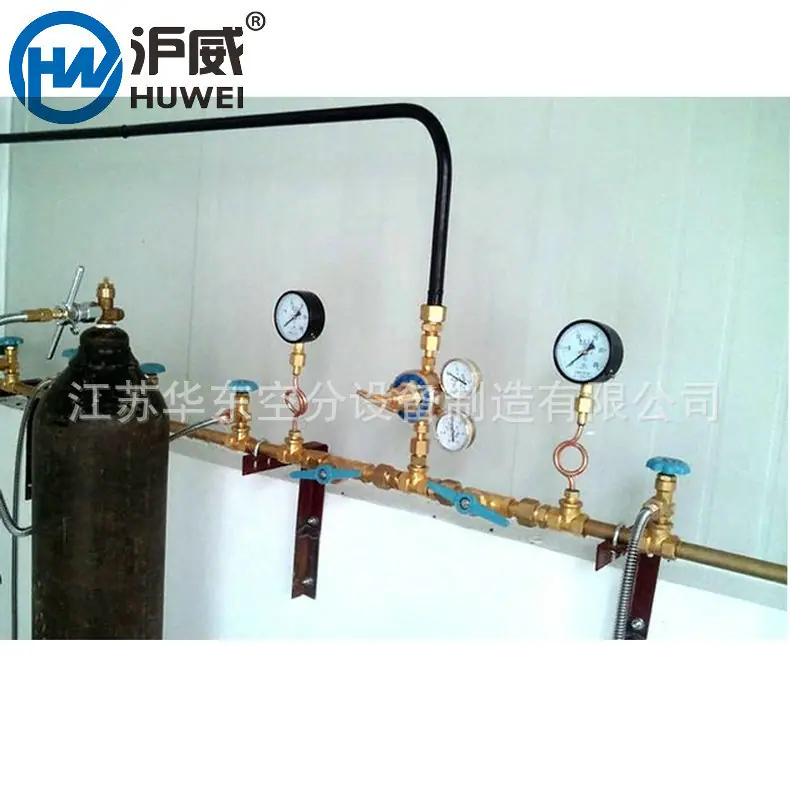

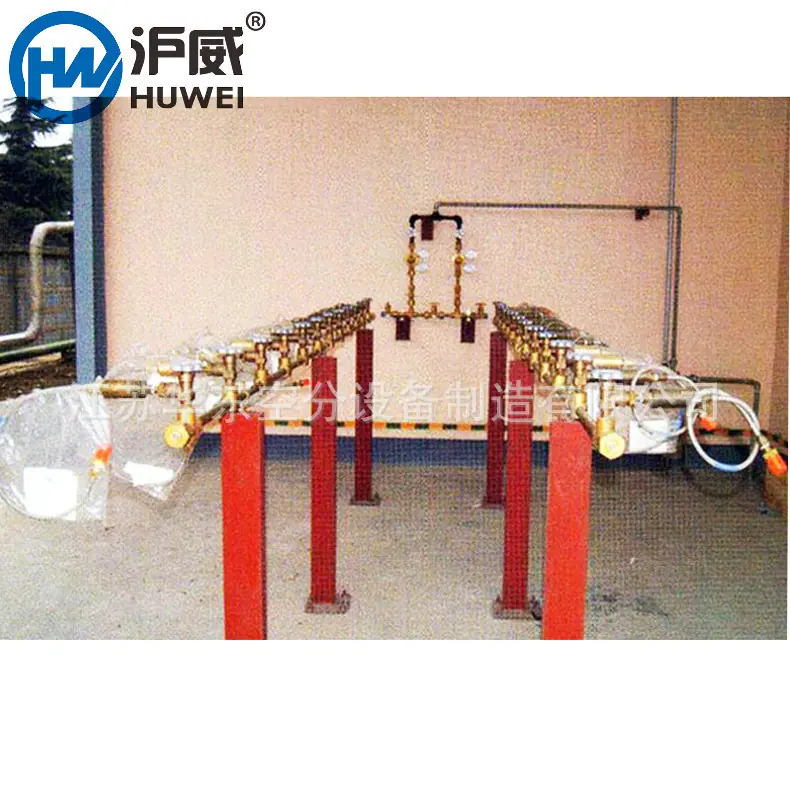

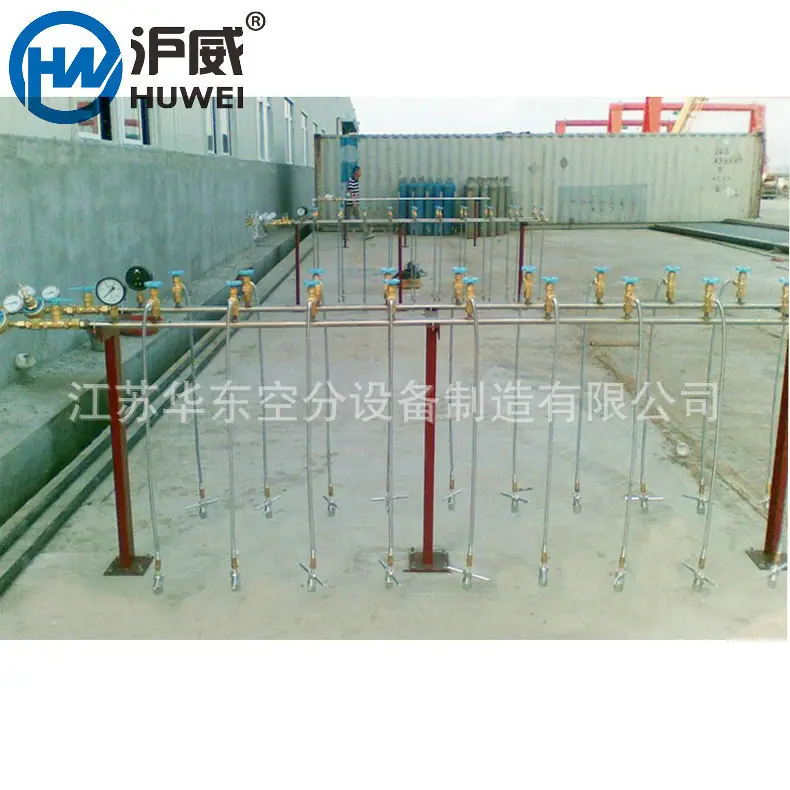

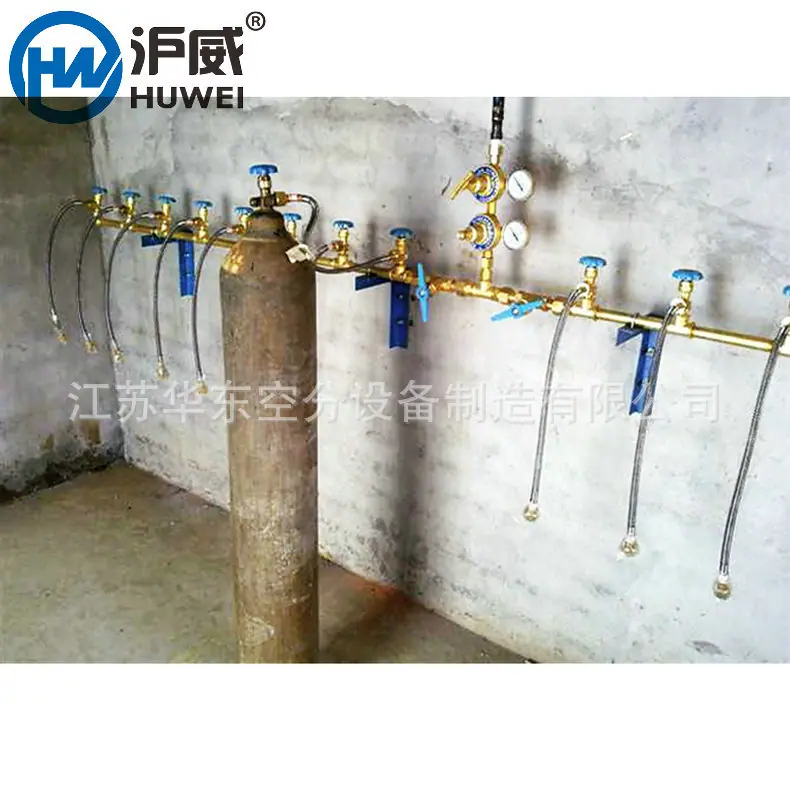

Este produto é um dispositivo para inflação centralizada ou fornecimento de gás. Ele conecta múltiplos cilindros de gás a um manifold através de válvulas e tubulações, permitindo a inflação simultânea desses cilindros; ou, após redução e estabilização da pressão, ele fornece gás através de tubulações para o ponto de consumo de gás para garantir uma fonte de pressão de gás estável e ajustável para aparelhos a gás e atingir o propósito de fornecimento de gás ininterrupto. O manifold consiste em dois tubos principais de manifold, esquerdo e direito, com quatro válvulas de alta pressão no meio, cada uma controlando um grupo de tubos de manifold esquerdo e direito. Cada grupo possui um número considerável de válvulas de derivação. Mangueiras e abraçadeiras conectam os cilindros de gás. Um manômetro de alta pressão é instalado no meio para detectar a pressão dentro dos tubos do manifold. Acima das válvulas de alta pressão, existem dois conjuntos de reguladores de pressão, usados para controlar e ajustar a pressão de trabalho e a vazão. Acima dos reguladores de pressão, existem duas válvulas de baixa pressão, usadas para controlar o gás de baixa pressão durante a comutação das duas fileiras de manifolds. O tubo de manifold de baixa pressão é equipado com uma válvula principal de baixa pressão, usada para controlar o gás na tubulação de baixa pressão.

2. Uso do produto

O manifold de gás é adequado para empresas com alto consumo de gás. Seu princípio é introduzir o gás engarrafado na tubulação principal do manifold através de grampos e mangueiras, e então transportá-lo para o local de uso após redução e regulação de pressão através de tubulações. Os meios aplicáveis a este produto incluem oxigênio, hidrogênio, nitrogênio, ar, gás liquefeito de petróleo, gás acetileno, etc. É usado principalmente em empresas industriais e de mineração, instituições médicas, institutos de pesquisa científica e outras unidades com alto consumo de gás.

III. Características de Design
◇ Os coletores de gás são principalmente adequados para unidades que consomem continuamente gases engarrafados. Ao usar um coletor de gás, vários ou até dezenas de cilindros de gás são conectados centralmente à tubulação do coletor, e o gás é filtrado, despressurizado e estabilizado antes de ser entregue ao local de uso. Os coletores de gás possuem características como estrutura compacta, gerenciamento conveniente, segurança e confiabilidade.
◇ O tubo coletor é fabricado a partir de excelente tubo de aço inoxidável 304 ou 316, ou tubo de latão hpb59-1, ou material de tubo de cobre.
◇ Todo o sistema passou por rigorosos testes de resistência e estanqueidade, tornando-o seguro e confiável.
◇ Forma de projeto da barra de barramento: Disponível em várias formas, como tipo pórtico, tipo T e tipo reto, seguro e conveniente para instalação e operação.
◇ O design é qualificado, conveniente para instalação, suporte vendido separadamente.
◇ Equipado com um redutor de pressão de gás de alto fluxo.
◇ Estrutura de design aberto, bonita, prática, segura, durável, estrutura razoável.
◇ Todo o sistema passa por rigorosos testes de resistência e estanqueidade antes de sair da fábrica, garantindo segurança e confiabilidade.
◇ Interface de pressostato e interface de expansão podem ser reservadas.
◇ Para propano, propileno, acetileno, hidrogênio e meios gasosos, use um corta-chama.
◇ O dispositivo de filtragem de gás de fácil manutenção pode bloquear eficazmente poeira e impurezas no gás (o próprio regulador de pressão possui uma configuração de filtragem e um filtro adicional também pode ser instalado).
◇ Para propano, propileno, acetileno, hidrogênio e meios gasosos, use um corta-chama.
◇ Design único de válvula de comutação, fácil de alternar entre o banco principal de cilindros de gás e o banco de cilindros de gás reserva e ajustar a pressão. Se um manifold de comutação automática for selecionado, a comutação manual não é necessária.
◇ Desengordurar e limpar o oxigênio de acordo com os padrões da indústria
◇ Adequado para tubulações de fornecimento centralizado de gás, hospitais de pequeno e médio porte, estações de fornecimento de gás de fábrica, fabricação mecânica, laboratórios, indústria química, vidro, alimentos, aço, aeroespacial e muitos outros campos.

IV. Descrição do Desempenho
◇ Usos Médios: Oxigênio, Nitrogênio, Argônio, Hélio, Amônia, Dióxido de Carbono, Hidrogênio, Propano, Propileno, Acetileno, Gás, Ar, Gás Misto, Óxido Nitroso, Xenônio, etc.
◇ Seleção de Agrupamento: Tipo de dois grupos, Tipo unilateral
◇ Materiais principais: Hpb59-1, SUS304, SUS316 ou T2
◇ Método de instalação: Montado na parede ou instalação horizontal
◇ Material de vedação principal: Tetrafluoreto de polietileno
◇ Configurar regulador de pressão de gás de alto fluxo e alta pressão
◇ Acessórios opcionais: Válvula de alívio de pressão ou alarme de pressão
◇ Temperatura do ambiente de trabalho: -20~40℃
◇ Conexão do cilindro de gás: Mangueira metálica de aço inoxidável ou manifold de cobre ou mangueira de borracha de alta pressão
◇ Interface Roscada do Dispositivo de Alívio de Segurança: M14×1.5
◇ Tensão de alimentação: Nenhuma

V. Vantagens do uso de barramentos
1. O uso de uma barra de barramento pode reduzir a frequência de troca de cilindros de gás, aliviar a intensidade do trabalho dos trabalhadores e economizar custos de mão de obra;
2. O gerenciamento concentrado de gás de alta pressão pode reduzir a existência de perigos de segurança;
3. Pode economizar espaço e otimizar o uso do espaço do local;
4. Conveniente para o gerenciamento de gás.
