Módulo de potencia para carga de batería de iones de litio de corriente constante y voltaje constante de alta corriente 5A, accionador LED
Variaciones
Productos similares a un precio más bajo
|
Propiedades básicas
|
|||
|
Propiedades del módulo |
Módulo Reductor No Aislado |
Método de rectificación |
Rectificación asincrónica |
|
Voltaje de entrada |
5 V-32 V |
El voltaje de salida |
0.8V-30V |
|
Corriente de salida |
Máximo Ajustable 5A |
Eficiencia de conversión |
95% (el más alto) |
|
Nivel de encendido y apagado |
300 kHz |
Ondulación de salida |
50mV(máx)20M ancho de banda |
|
Hola Elena |
±0,5% |
Regulación de voltaje |
±2,5% |
|
Temperatura de funcionamiento |
-40℃ a +85℃ |

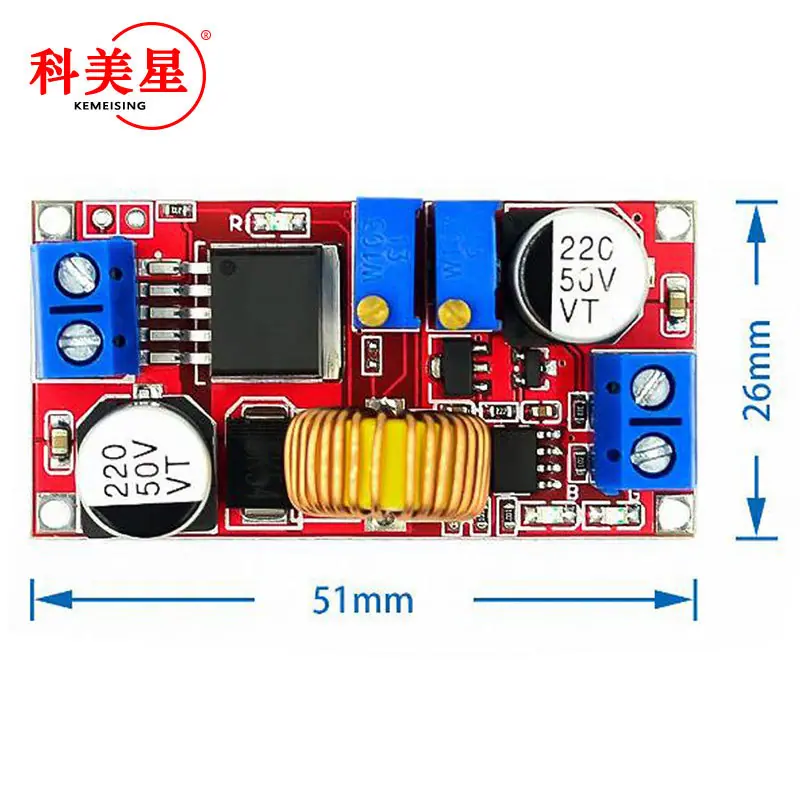

tamaño |
51*26.3*14（mm） |
|
Características:
★ El módulo utiliza chips importados de alta calidad, tiene alta eficiencia (hasta el 95%) y genera poco calor al mismo tiempo. Puede entregar una corriente máxima de 5A y está controlado por un amplificador operacional original de TI para la salida de corriente, lo que hace que la salida general sea muy estable. ★ Este módulo utiliza condensadores de filtro Sanyo originales con baja ESR, ¡lo que puede reducir el voltaje de rizado hasta tan solo 50 mV! ★ Este módulo utiliza montaje automatizado, soldadura por reflujo y cada módulo se somete a una prueba de envejecimiento de dos horas antes del envío para garantizar una alta fiabilidad. |
|||

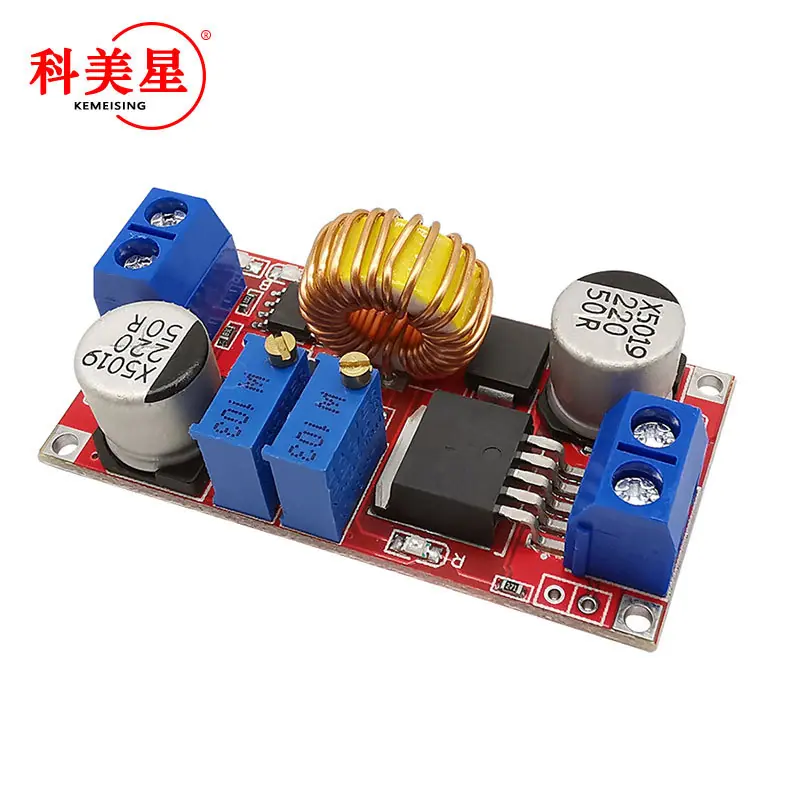

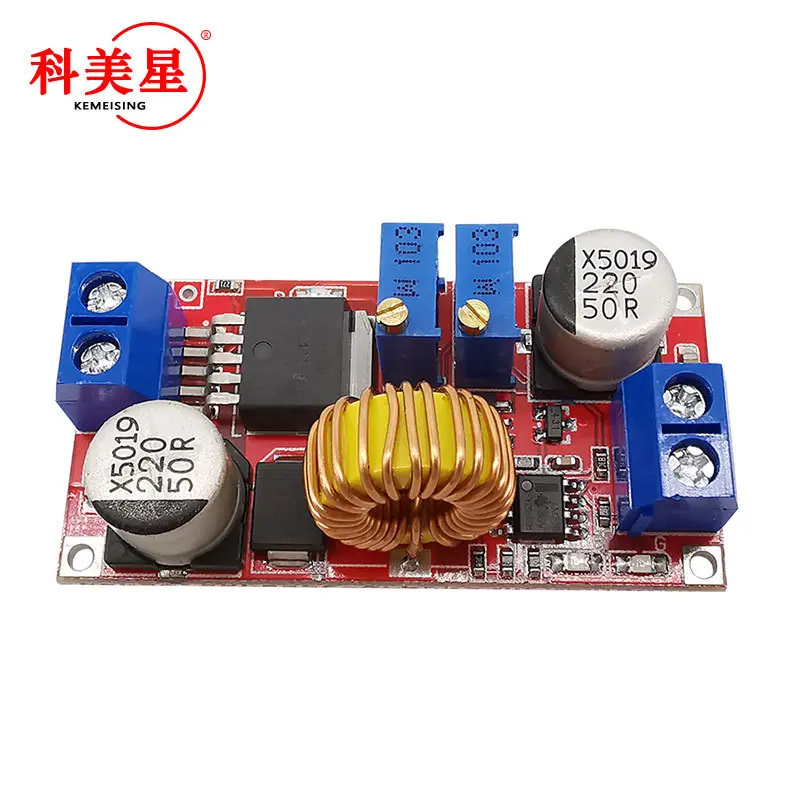

★ Este módulo es un convertidor reductor ajustable. El voltaje de salida se puede cambiar ajustando la resistencia azul ajustable en el módulo. La diferencia de voltaje de entrada-salida es de 1V y el voltaje de salida mínimo es de 0.8V.

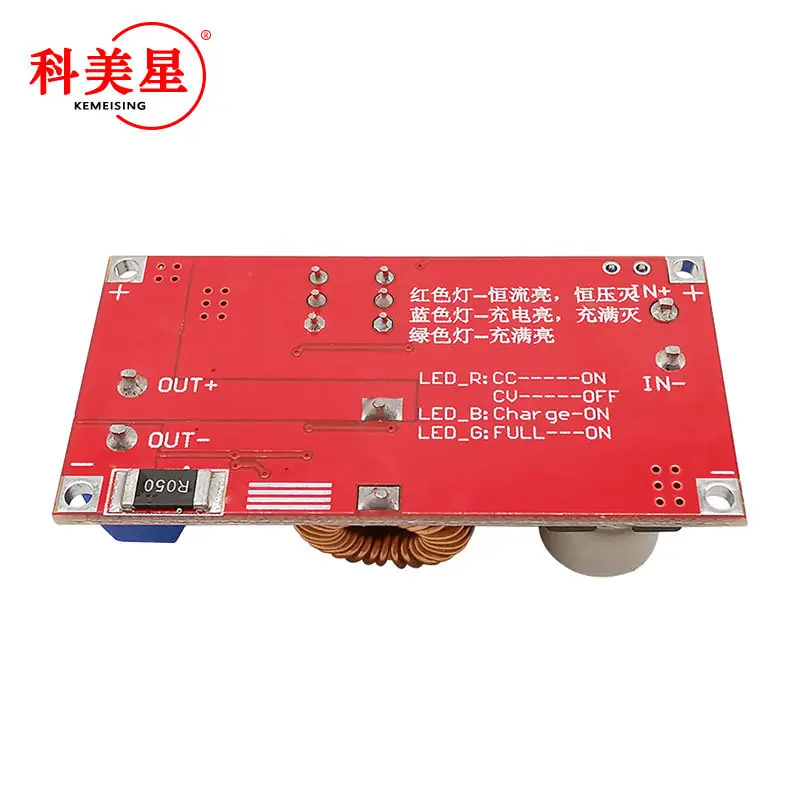

★ Los marcados IN- (entrada negativa), IN+ (entrada positiva), OUT- (salida negativa), OUT+ (salida positiva) en el módulo deben conectarse correctamente, de lo contrario, podría provocar daños en el módulo.
★ Uso de Carga de Batería:
1. Determine el voltaje de carga flotante y la corriente de carga de la batería que necesita cargar, y el voltaje de entrada del módulo;
2. Ajuste el potenciómetro de voltaje constante para ajustar el voltaje de salida a aproximadamente 5 V.
3. Utilice el rango de corriente de 10 A del multímetro para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance el valor de corriente de carga predeterminado;
4. La corriente de carga predeterminada es 0,1 veces la corriente de carga (valor de corriente constante).
5. Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de carga flotante;
6. Conecte la batería e intente cargarla.
(Los pasos 1, 2, 3, 4 y 5 son para conectar la entrada del módulo a la fuente de alimentación, y la salida está descargada y no conectada a la batería).
★ Instrucciones de Uso del Controlador de Corriente Constante LED:
1. Determine la corriente de operación y el voltaje máximo de operación que necesita para controlar el LED;
2. Ajuste el potenciómetro de voltaje constante para ajustar el voltaje de salida a aproximadamente 5 V.
3. Utilice el rango de corriente de 10 A del multímetro para medir la corriente de cortocircuito de salida y ajuste el potenciómetro de corriente constante para que la corriente de salida alcance la corriente de funcionamiento del LED predeterminada;
4. Ajuste el potenciómetro de voltaje constante para que el voltaje de salida alcance el voltaje de operación máximo del LED;
5. Conecte el LED y pruebe la máquina.
(Los pasos 1, 2, 3 y 4 son para conectar la entrada del módulo a la fuente de alimentación, y la salida está descargada y no conectada a la luz LED).
