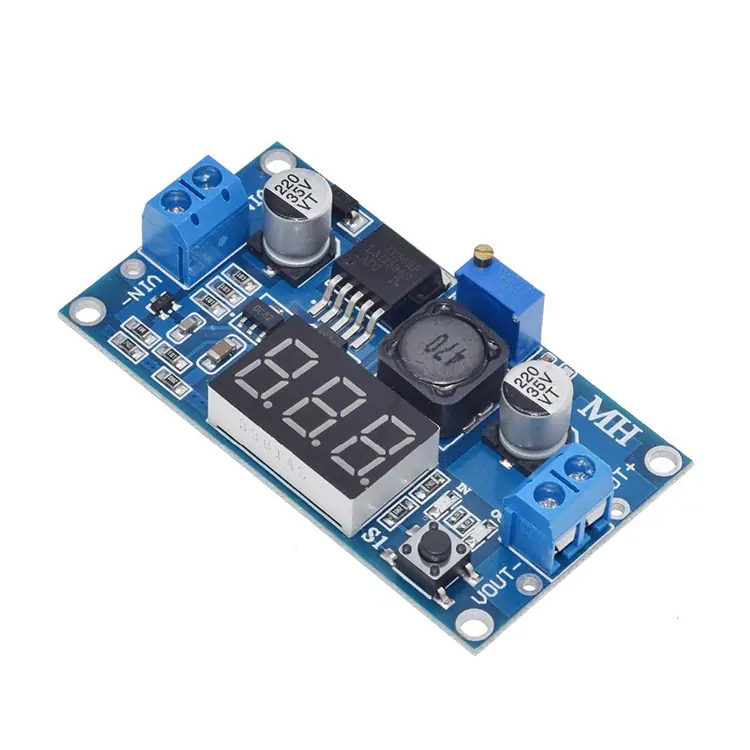

Módulo reductor de voltaje ajustable CC-CC LM2596 con pantalla digital y voltímetro. Regulador de voltaje LM2596S.

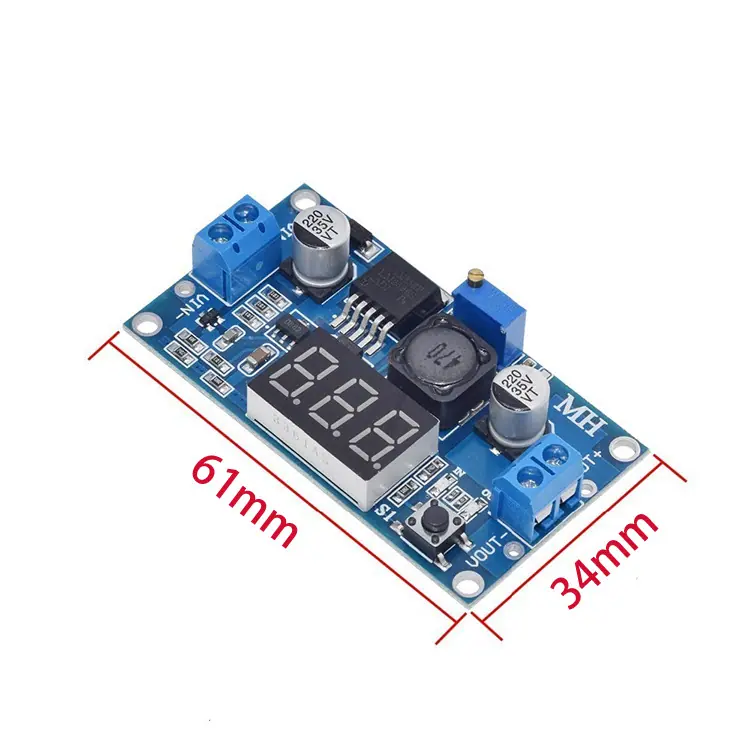

Tamaño del producto: 6.1x3.4x12cm (largo x ancho x alto)

Peso: 23G (incluyendo el embalaje)

color: azul

Embalaje: Módulo individual + embalaje en bolsa antiestática

Aspectos destacados del módulo:

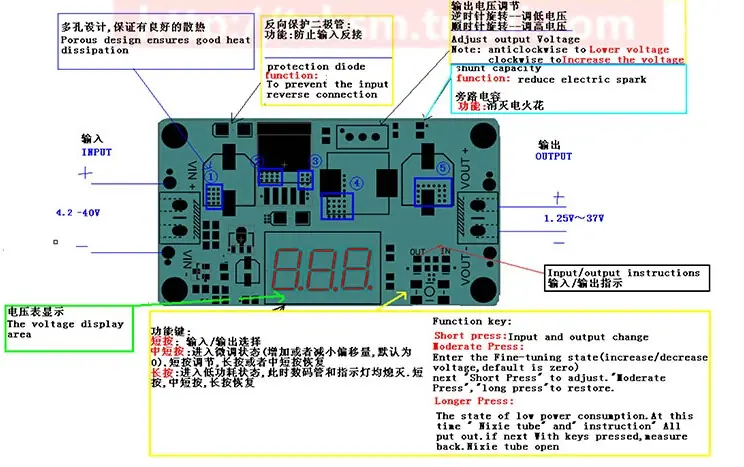

1. Con pantalla de voltímetro, error del voltímetro ±0.1V, rango 4~40V. (Nota: si el voltaje de entrada es inferior a 4V, el voltímetro integrado no funcionará y no mostrará nada) 2. Botón táctil de gran volumen 5*5 para cambiar a medir voltaje de entrada o salida, y hay una luz indicadora para mostrar qué voltaje extremo se está midiendo. Cuando la máquina se enciende por primera vez, el tubo digital muestra el voltaje de entrada por defecto, y el indicador de entrada IN está encendido; al tocar el botón, el tubo digital muestra el voltaje de salida, y el indicador de salida OUT está encendido. Y los ajustes se mantienen incluso si la alimentación se apaga y luego se vuelve a encender

3. El voltímetro se puede apagar presionando el interruptor durante más de 1 segundo y menos de 4 segundos, y luego soltándolo para apagarlo. Después de que el voltímetro se apaga, simplemente presione brevemente el interruptor para encenderlo.

4. Función de calibración del error de medición de voltaje de entrada y salida, mantenga presionado el interruptor durante más de 4 segundos y luego suéltelo para ingresar a la función de calibración del error de medición de voltaje. En este momento, la luz IN está encendida (terminal de entrada de calibración), y el tubo digital parpadea para mostrar el valor positivo (el parámetro de fábrica es 0.0). En este momento, presione brevemente el botón para cambiar este valor (el rango de valor es -0.5~0.5, la unidad es V). Los números positivos indican calibración hacia arriba, y los números negativos indican calibración hacia abajo. Después de ajustar el valor de calibración del terminal de entrada, mantenga presionado el botón durante más de 2 segundos y luego suéltelo para ingresar a la calibración del error del terminal de salida. En este momento, la luz OUT está encendida (terminal de salida de calibración) y se muestra el valor de calibración del terminal de salida. El método de ajuste es el mismo que el del terminal de entrada. Después de ajustar el valor de calibración del terminal de salida, mantenga presionado el botón durante más de 2 segundos y luego suéltelo para guardar el valor establecido y regresar al voltaje de visualización normal. El valor de corrección establecido entra en vigor inmediatamente y no se pierde cuando se apaga la alimentación. (Con esta función, se pueden cumplir sus requisitos de mayor precisión)

5. Con bloques de terminales, es fácil de usar sin un soldador, y los puntos de conexión del cable de soldadura están reservados

(El voltaje de entrada debe ser al menos 1V más alto que el voltaje de salida)

6. La corriente de salida puede ser tan alta como 3A. La corriente de trabajo recomendada es de aproximadamente 2A. Si la corriente excede 2A, agregue un disipador de calor.

7. Adopta una frecuencia de oscilación interna de 150 KHz, pertenece a la segunda generación de reguladores de voltaje conmutados, tiene bajo consumo de energía y alta eficiencia

8. Con protección contra conexión inversa, no se quema en caso de conexión inversa

9. Con función de protección contra sobrecalentamiento y protección contra cortocircuitos

Ámbito de aplicación:

Este módulo se puede aplicar en aplicaciones reductoras donde el voltaje de entrada es mayor que el voltaje de salida, como baterías de almacenamiento, transformadores de potencia, fuentes de alimentación reguladas ajustables DIY, fuentes de alimentación para laptops de coche de 24V, reducción de voltaje para equipos industriales, 12V a 3.3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, etc.

Tutorial de uso del módulo:

1. Calibración del error de medición de voltaje de entrada y salida: Mantenga presionado el interruptor durante más de 4 segundos y luego suéltelo para ingresar a la función de calibración del error de medición de voltaje. En este momento, la luz IN está encendida (terminal de entrada de calibración) y el tubo digital parpadea para mostrar el valor positivo (el parámetro de fábrica es 0.0). En este momento, presione brevemente el botón para cambiar este valor (el rango de valores es -0.5~0.5, la unidad es V). Los números positivos indican calibración hacia arriba, y los números negativos indican calibración hacia abajo. Después de ajustar el valor de calibración del terminal de entrada, mantenga presionado el botón durante más de 2 segundos y luego suéltelo para ingresar a la calibración del error del terminal de salida. En este momento, la luz OUT está encendida (terminal de salida de calibración) y se muestra el valor de calibración del terminal de salida. El método de ajuste es el mismo que el del terminal de entrada. Después de ajustar el valor de calibración del terminal de salida, mantenga presionado el botón durante más de 2 segundos y luego suéltelo para guardar el valor establecido y volver al voltaje de visualización normal. El valor de corrección establecido entra en vigor inmediatamente y no se pierde cuando se apaga la alimentación. (Con esta función, puede satisfacer sus requisitos de mayor precisión)

2. Apagar el voltímetro: Mantenga presionado el interruptor durante más de 1 segundo y menos de 4 segundos, y suéltelo para apagarlo. Después de que el voltímetro se apague, solo presione brevemente el interruptor para encenderlo.

Precauciones:

1. Cuando el consumo de energía supera los 15W, se recomienda añadir un disipador de calor para mejorar la disipación del calor;

2. Algunos clientes informaron que el voltaje de salida del módulo no se puede ajustar y siempre es igual al voltaje de entrada. Si encuentra este problema, gire el potenciómetro en sentido contrario a las agujas del reloj más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente. Porque el voltaje de salida predeterminado del módulo reductor es de alrededor de 20V cuando sale de fábrica.

Método de autocalibración del voltímetro integrado:

1. Cuando el voltímetro integrado muestre el voltaje de salida, mantenga presionado el botón derecho durante 2 segundos y luego suéltelo. El voltímetro y el indicador de voltaje de salida "OUT" parpadearán sincrónicamente, y se entrará en el modo de ajuste del voltaje de salida. De manera similar, cuando el voltímetro muestre el voltaje de entrada, mantenga presionado el botón derecho durante 2 segundos y luego suéltelo. El voltímetro y el indicador de voltaje de entrada "IN" parpadearán sincrónicamente, y se entrará en el modo de ajuste del voltaje de entrada.

2. Toque el botón derecho para aumentar el voltaje en una unidad, y toque el botón izquierdo para disminuir el voltaje en una unidad. Dado que el valor de voltaje de una unidad es inferior a 0.1V, necesita presionar el botón de 1 a 5 veces seguidas para ver el voltímetro cambiar en 0.1V. El número específico de presiones consecutivas depende del valor de voltaje mostrado actual. Cuanto mayor sea el voltaje mostrado actual, menos veces presionará el botón.

3. Una vez completado el ajuste de voltaje, presione y mantenga presionado el botón derecho durante 2 segundos y luego suéltelo. En este momento, puede salir del modo de calibración de voltaje y todos los ajustes de parámetros se guardarán automáticamente cuando se apague la alimentación.

Nota: Con este método de ajuste, solo necesita calibrar una vez para obtener el valor de voltaje en todo el rango de voltaje. Esta función está diseñada para satisfacer sus requisitos de mayor precisión, así que siéntase libre de usarla.
