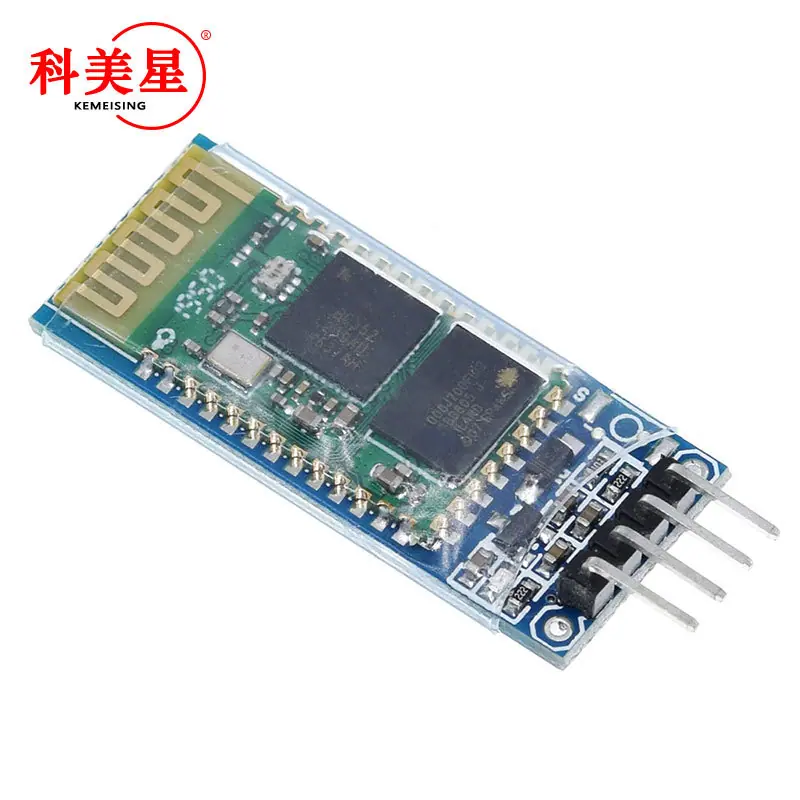

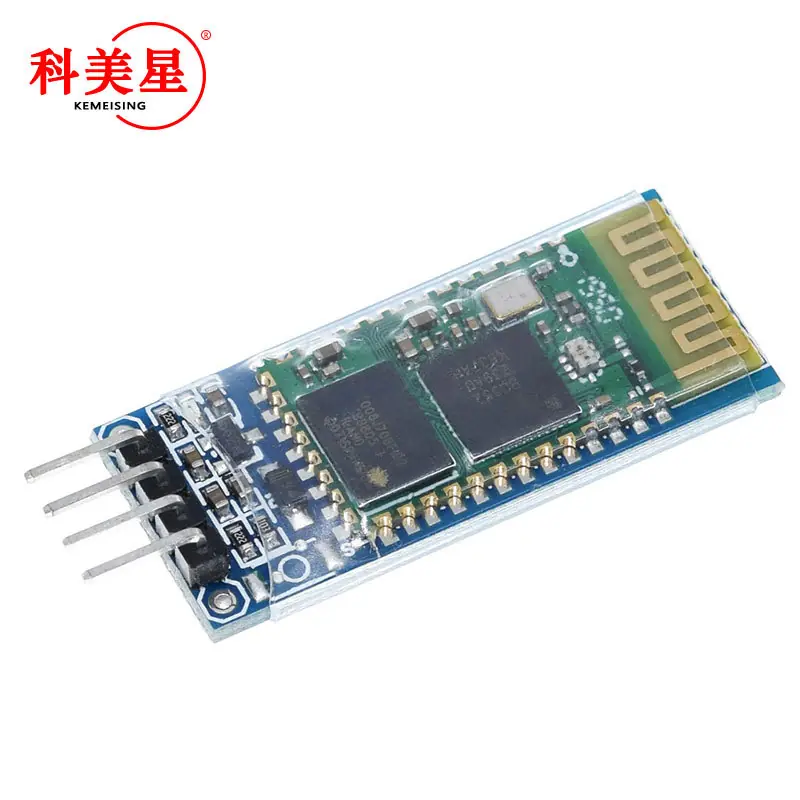

Módulo Bluetooth HC-06 puerto serie Bluetooth inalámbrico comunicación transparente con placa de expansión de pie maestro y esclavo integrado
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Las siguientes situaciones no son problemas de calidad del producto, todas son causadas por errores de cableado y no están cubiertas por la garantía ni por reembolsos:
1. Después de que la prueba de auto-transmisión sea exitosa, el TXD o el RXD se cortocircuitan a tierra durante el uso.
2. El módulo está dañado debido a la polaridad inversa.
Dirección de descarga de datos:
Video de emparejamiento de módulo Bluetooth y computadora:http://v.youku.com/v_show/id_XNDExNTc4MDg0.html
Video de emparejamiento de módulo Bluetooth y teléfono móvil WM:http://v.youku.com/v_show/id_XNDExNTg3MjI4.html
Video de emparejamiento de módulo Bluetooth y teléfono Android:http://v.youku.com/v_show/id_XNDExNTg2NjEy.html
Módulo Bluetooth y microcontrolador (se usa el controlador Arduino como ejemplo, que puede considerarse como su microcontrolador) para realizar comunicación serial inalámbrica video:http://v.youku.com/v_show/id_XNDExNTY3MDQw.html
1. El módulo central utiliza el módulo esclavo HC-06, y la interfaz de salida incluye VCC, GND, TXD, RXD y un pin de salida de estado LED reservado. El microcontrolador puede determinar si el Bluetooth está conectado a través del estado del pin. El pin KEY no es válido para el esclavo.
2. El LED indica el estado de la conexión Bluetooth. Parpadeando significa que no hay conexión Bluetooth. Una luz fija significa que el Bluetooth está conectado y el puerto está abierto.
3. La placa base tiene un LDO de 3.3V, y el voltaje de entrada es de 3.6~6V. La corriente es de aproximadamente 30mA cuando no está emparejado, y de aproximadamente 10mA después del emparejamiento. ¡El voltaje de entrada no debe exceder los 7V!
4. El nivel de la interfaz es de 3.3V, que se puede conectar directamente a varios microcontroladores (51, AVR, PIC, ARM, MSP430, etc.). ¡Los microcontroladores de 5V también se pueden conectar directamente sin MAX232 o pasando por MAX232!
5. La distancia efectiva en espacio abierto es de 10 metros. Es posible superar los 10 metros, pero la calidad de la conexión a esta distancia no está garantizada.
6. Después de emparejarlo, se puede usar como un puerto serie dúplex completo sin necesidad de entender ningún protocolo Bluetooth, pero solo admite el formato de comunicación de 8 bits de datos, 1 bit de parada y sin paridad. Este es también un formato de comunicación de uso común y no admite otros formatos.
7. Cuando la conexión Bluetooth no está establecida, la velocidad de baudios, el nombre y la contraseña de emparejamiento se pueden configurar mediante comandos AT, y los parámetros establecidos se guardan después de un fallo de energía. Después de establecer la conexión Bluetooth, cambiará automáticamente al modo de transmisión transparente.

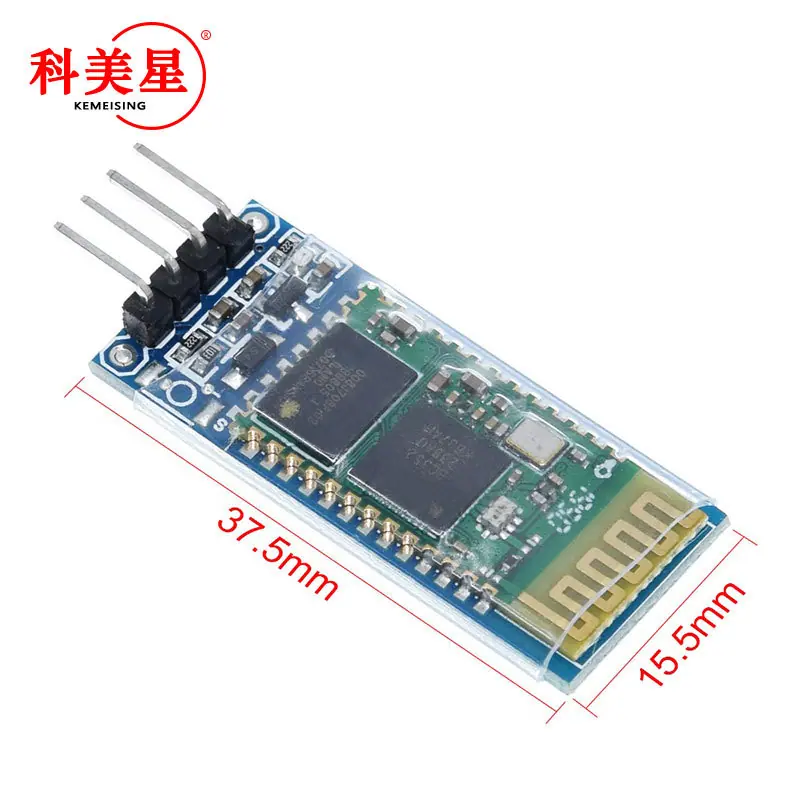

8. Tamaño pequeño (3.57cm*1.52cm), producción de parches de fábrica, calidad de parche garantizada. Y engastado con tubo termorretráctil transparente, a prueba de polvo y hermoso, y tiene cierta capacidad antiestática.
9. Este enlace es para dispositivos esclavos. Los esclavos pueden emparejarse con varias computadoras con función Bluetooth, hosts Bluetooth, la mayoría de los teléfonos móviles Bluetooth, PDAs, PSPs y otros terminales inteligentes. Los esclavos no pueden emparejarse entre sí.
Consejos (muy importante):
TXD: Transmisor, generalmente representa su propio transmisor, y debe conectarse al RXD de otro dispositivo para una comunicación normal.
RXD: Receptor, generalmente indicado como su propio extremo receptor. Para la comunicación normal, debe conectarse al TXD de otro dispositivo.
¡Durante la comunicación normal, su TXD siempre está conectado al RXD del dispositivo!
Autorecepción y autotransmisión: Durante la comunicación normal, RXD se conecta a TXD de otros dispositivos. Por lo tanto, si desea recibir los datos enviados por usted mismo, como su nombre lo indica, recibe los datos enviados por usted mismo, es decir, su propio TXD se conecta directamente a RXD, lo cual se utiliza para probar si su propia transmisión y recepción son normales. Es un método de prueba rápido y sencillo. Cuando ocurre un problema, realice esta prueba primero para determinar si el producto está defectuoso. También se le llama prueba de bucle invertido.
