Detector de radar para pozos de mina con alta sensibilidad de detección Detector de radar para pozos de mina ZTR12.8

Introducción del Producto Detector de Radar para Perforación de Minas
El Detector Radar de Perforación de Minas es un equipo especializado de exploración geológica subterránea desarrollado basado en el principio de reflexión de ondas electromagnéticas. Se utiliza principalmente en escenarios de minas de carbón, minas no carboníferas e ingeniería de túneles. Al transmitir ondas electromagnéticas de alta frecuencia en la banda de frecuencia de 50-250 MHz a las capas rocosas que rodean el pozo de perforación, recibe señales reflejadas de las interfaces de diferentes medios, analiza las diferencias en las propiedades dieléctricas de las capas rocosas y completa una investigación detallada de la estructura geológica alrededor del pozo de perforación, proporcionando soporte técnico para la investigación de peligros geológicos ocultos bajo tierra. El producto cumple con las regulaciones de seguridad pertinentes para equipos mineros y puede adaptarse a entornos de trabajo subterráneos complejos, lo que lo convierte en uno de los equipos de detección de uso común en el campo de la geofísica de pozos.
Clasificación Común de Detectores de Radar para Perforación Minera
Clasificado por función de detección
Radar Omnidireccional Estándar para Sondeos: Adopta un diseño de antena omnidireccional de 360°, capaz de recopilar simultáneamente señales reflejadas del espacio anular que rodea el sondeo. Adecuado para operaciones de sondeo geológico estándar y satisface la mayoría de las necesidades básicas de exploración.
Radar de Penetración Terrestre Direccional: Equipado con una antena de arreglo y un algoritmo de identificación de dirección, puede identificar la dirección específica de las anomalías geológicas, adecuado para operaciones de posicionamiento preciso en objetivos como fallas y huecos.
Clasificado por modo de operación
Radar de Perforación Reflectante de Agujero Único: Completa la transmisión de ondas electromagnéticas y la recepción de señales dentro del mismo agujero, con un procedimiento de operación simple, adecuado para la exploración geológica en el rango radial de 0 a 30 metros alrededor de un solo agujero, y es un tipo con una alta proporción de aplicaciones de campo.
Radar de Penetración de Tierra Tomográfico de Agujero Cruzado (GPR): La transmisión y recepción de la señal se completan entre dos perforaciones paralelas, lo que permite la inversión de la velocidad de las ondas electromagnéticas en la región entre las perforaciones. Es adecuado para sonderar objetivos como zonas de alto contenido de agua y zonas fracturadas entre las perforaciones y se utiliza a menudo en escenarios de investigación geológica de ingeniería detallada.
Radar de Perforación con Detección de Unión Superficie-Perforación: Este método utiliza una antena transmisora basada en superficie junto con un dispositivo receptor en el pozo. Puede expandir el rango de profundidad de detección y es adecuado para operaciones de adquisición de información geológica de área grande en estratos profundos.
Clasificado por forma estructural

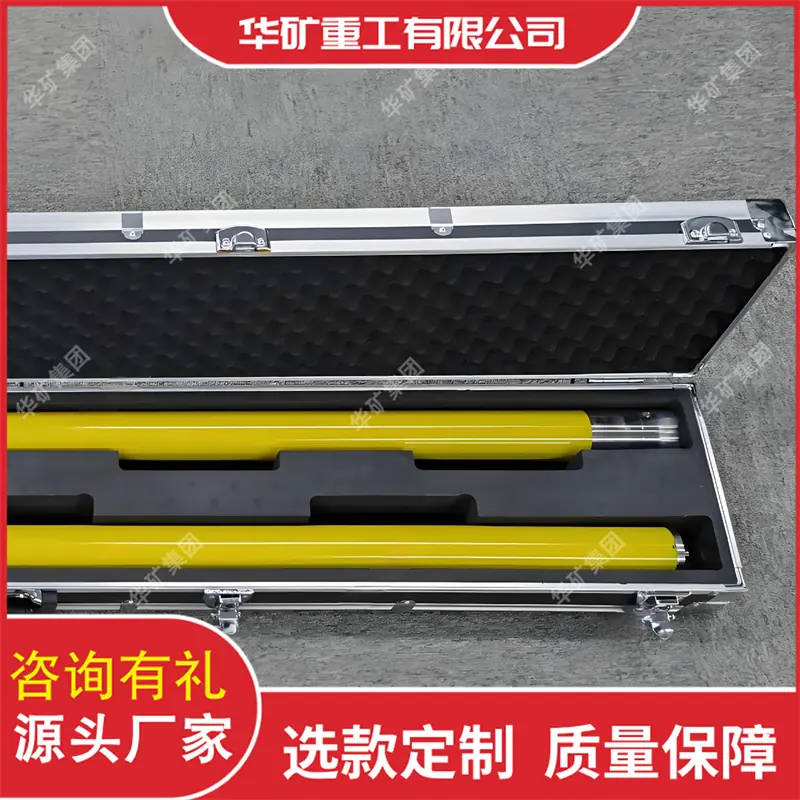

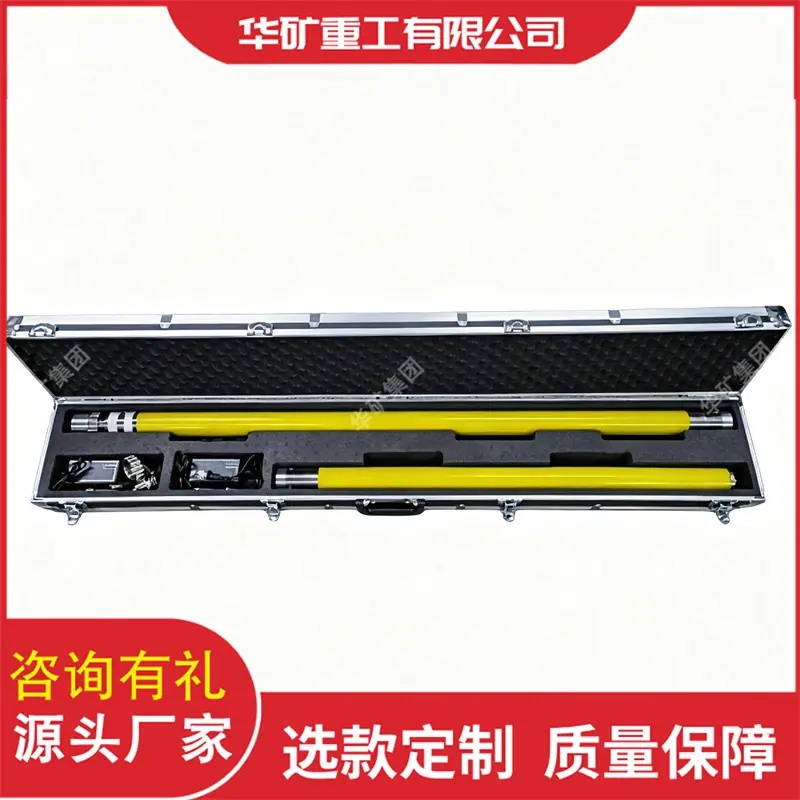

Radar de Penetración Terrestre Portátil Dividido: La unidad principal y la sonda están diseñadas por separado, lo que hace que el peso total sea ligero y conveniente para la transferencia a pozos. Adecuado para operaciones de detección móvil en áreas pequeñas y en múltiples puntos.
Radar de Perforación Integrado: Integra el módulo de detección central en una sola unidad, equipado con una herramienta de empuje dedicada, se puede conectar directamente a equipos de perforación de fondo de pozo, adecuado para operaciones de detección continua en perforaciones de larga distancia.
Ventajas Clave del Detector Radar para Perforación Minera
Resolución de detección adaptada a las necesidades subterráneas
Puede lograr la identificación de características geológicas a nivel de centímetro, distinguiendo claramente detalles geológicos como pequeñas fisuras e interfaces de delgadas capas de carbón que son difíciles de capturar por los métodos convencionales de exploración geofísica, proporcionando soporte para el análisis geológico detallado.
Operación de detección sin contacto
La adquisición de la señal se completa utilizando ondas electromagnéticas, eliminando la necesidad de contacto directo con el cuerpo geológico que se está midiendo. Esto evita perturbar la pared del pozo y las capas circundantes, permitiendo completar las operaciones de sondeo sin interferir con la construcción normal.
Fuerte adaptabilidad ambiental
Múltiples modelos cumplen los requisitos para aplicaciones subterráneas a prueba de explosiones. La estructura de sellado del tubo de la sonda puede soportar una presión de 2 MPa. Es posible el funcionamiento normal tanto en condiciones de perforación en seco como en húmedo, adaptándose a condiciones subterráneas complejas con alta humedad y polvo.
Alta eficiencia de adquisición de datos

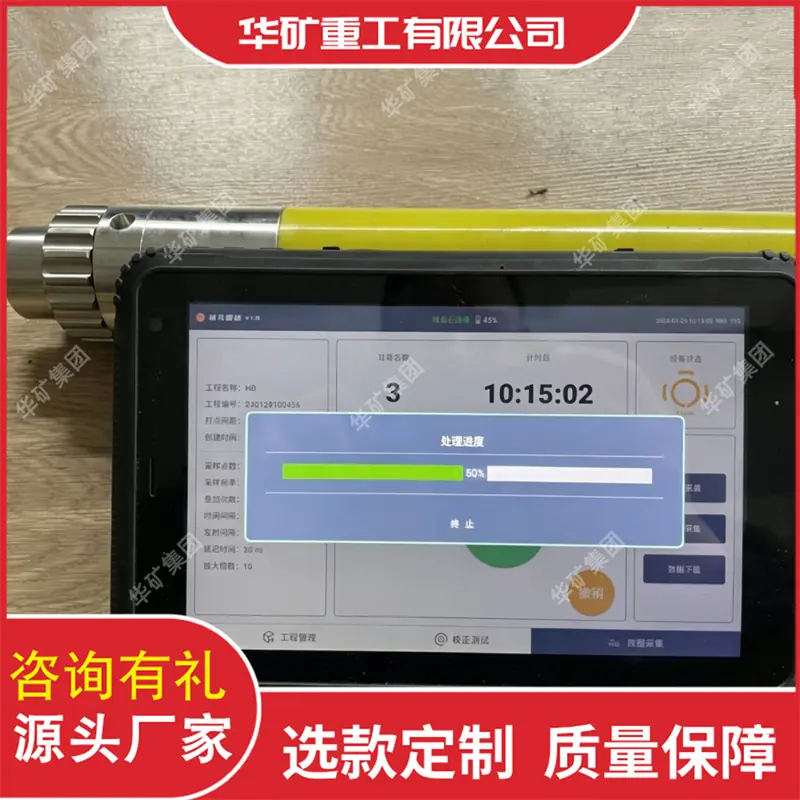

El software de procesamiento dedicado de soporte puede lograr la visualización de datos en tiempo real y generar imágenes de perfil preliminares de forma síncrona durante el proceso de detección. El operador puede ajustar el plan de detección de manera oportuna de acuerdo con las condiciones del sitio, reduciendo la duración del trabajo ineficaz.
