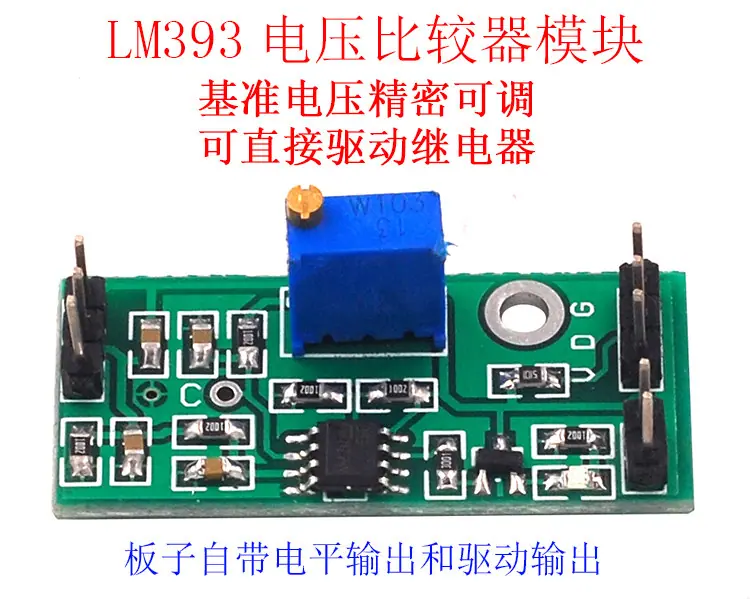

Módulo Comparador de Voltaje LM393 Precisión Ajustable Conformación de Onda de Señal Salida Dual de Alto Nivel Indicador LED
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Enlace: https://pan.baidu.com/s/1pxEE_QolvsNMhXHq7GuYJQ
Código de extracción: 1234
Después de copiar este contenido, abra la aplicación móvil Baidu Netdisk, la operación es más conveniente--Compartido desde Miembro Súper V2 de Baidu Netdisk

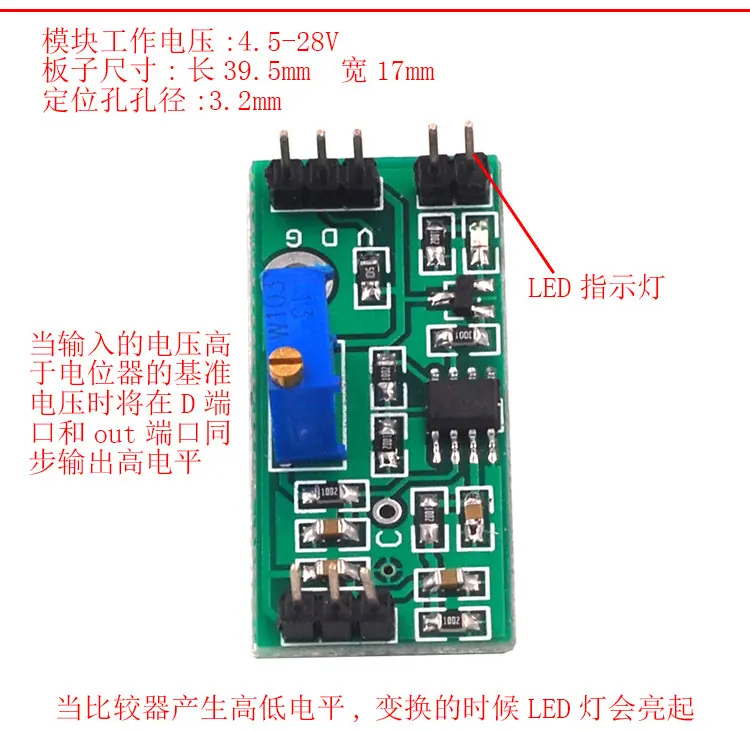

Voltaje de entrada del módulo: 4,5-28 V
Tamaño del módulo: Largo 39,5 mm Ancho 17 mm
Chip comparador: chip comparador LM393
El sensor del módulo puede conectar muchos sensores
como:
Sensores resistivos: sensor de temperatura de termistor NTC, sensor de luz de fotorresistencia, sensor de vibración, etc.

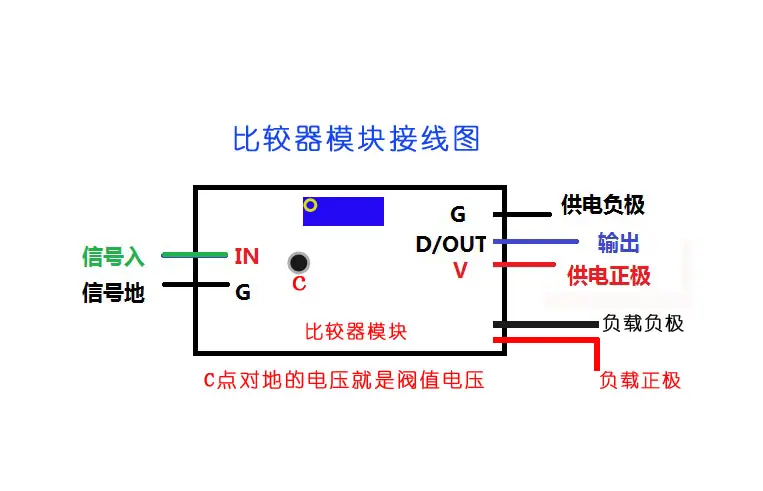

Modo de uso: La tensión de referencia se genera ajustando el potenciómetro. La tensión generada por el sensor y la resistencia divisora de tensión se compara con la tensión de referencia para obtener un resultado de comparación de nivel alto y bajo.

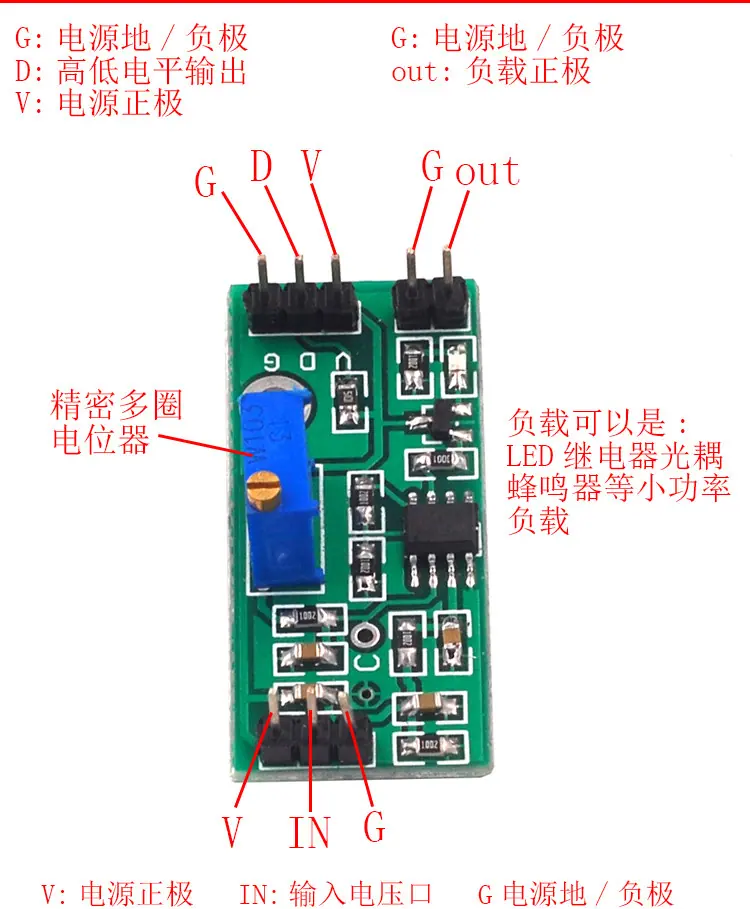

Al mismo tiempo, nuestra tienda lo ha rediseñado y añadido un puerto de salida de accionamiento de alta corriente sobre la base de la salida original de nivel alto y bajo, que puede accionar directamente cargas de baja potencia como relés, optoacopladores, LEDs, zumbadores, etc. ¡Trayendo mucha comodidad a los amigos en el diseño!
Aviso:El rango efectivo del voltaje de umbral es de 0 a (voltaje de alimentación menos 1V). Por ejemplo, con una alimentación de 5V, el valor efectivo del voltaje de umbral de referencia es de 0-4V, lo que puede lograr una salida de comparador. Si el voltaje de umbral es mayor que 4V bajo una alimentación de 5V, la salida permanecerá en un nivel bajo, equivalente a ninguna salida.
