Descripción del Producto

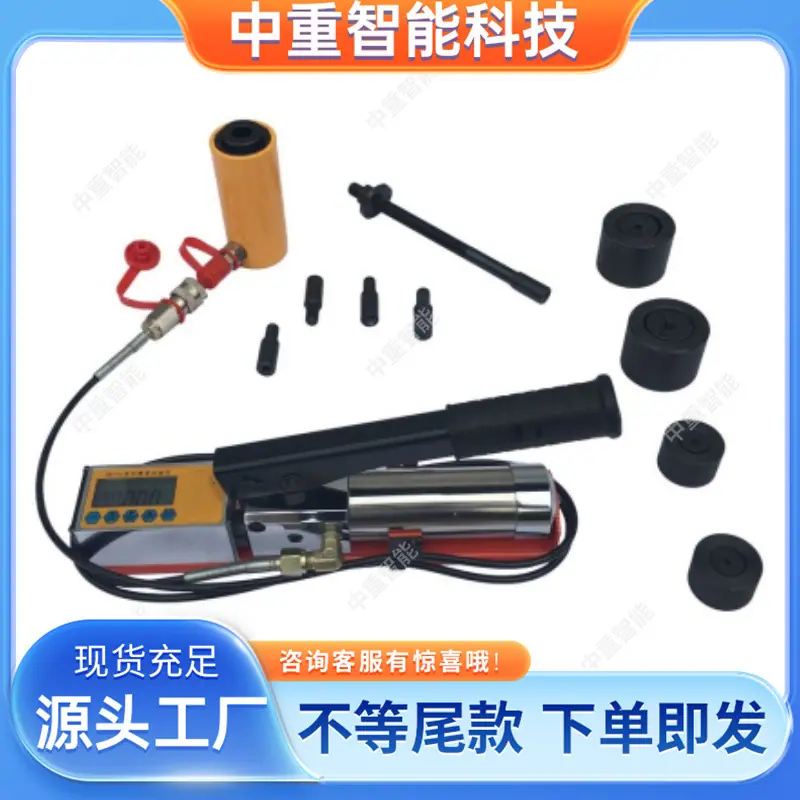

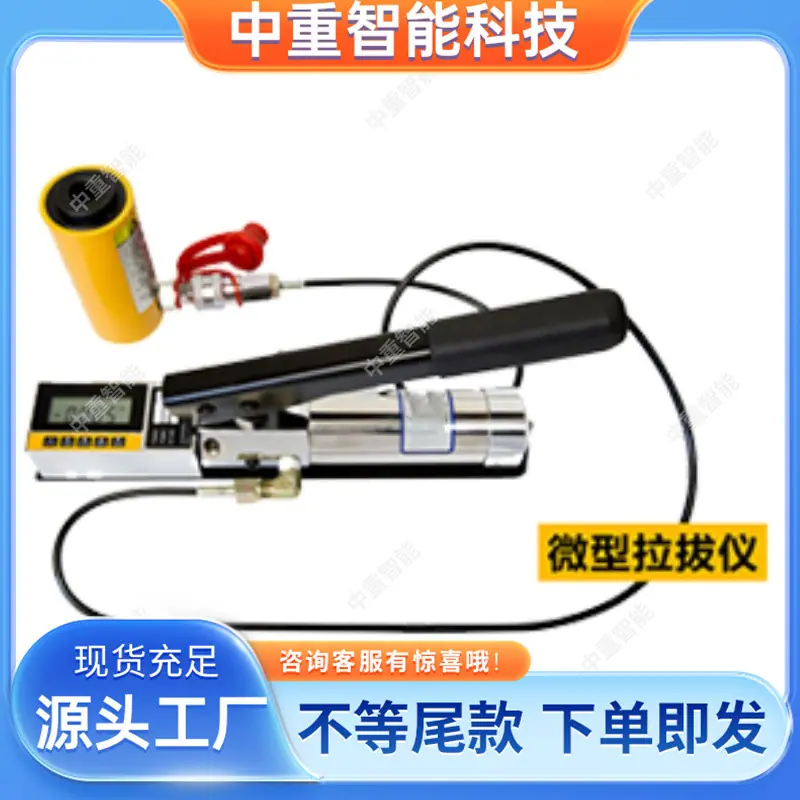

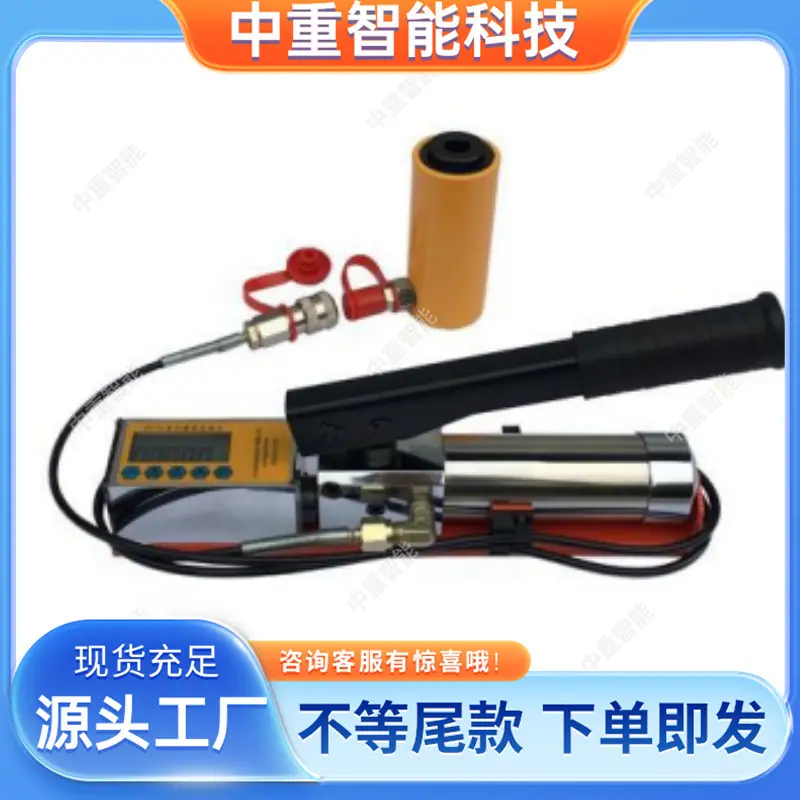

El probador de extracción de pernos de anclaje en miniatura es un equipo de prueba miniaturizado en sitio para la fuerza de anclaje en el campo de la inspección de ingeniería. Se utiliza principalmente para probar la resistencia a la extracción de varios pernos de anclaje, barras de refuerzo, pernos de expansión, barras de refuerzo adheridas y otros anclajes. Aplica fuerza de tracción axial al anclaje que se está probando a través de un sistema hidráulico, registra el valor de la fuerza de tracción en tiempo real y verifica si el rendimiento de anclaje del anclaje cumple con los requisitos del código de diseño y construcción. Su estructura general es compacta y liviana, adecuada para escenarios de inspección en espacios de trabajo estrechos, y es una herramienta de prueba portátil de uso común en construcción, mantenimiento municipal, túneles, minas y otros escenarios. Los componentes principales del equipo incluyen una bomba hidráulica manual, un gato miniatura hueco, una célula de carga de alta precisión, acoplamientos rápidos de alta presión, cabezales de anclaje a juego y un estuche de almacenamiento portátil. La mayoría de los modelos admiten funciones de retención de pico y almacenamiento/consulta de datos, y su facilidad de operación se adapta a las necesidades de operación en sitio por una sola persona.
Categorías de productos
‌Clasificado por especificaciones de rango‌
Modelo de Rango Pequeño: La fuerza de tracción nominal cubre el rango de 5T-10T, adecuado para pruebas de extracción de barras de refuerzo, pequeños pernos de expansión y anclajes post-instalados con especificaciones de Φ6-Φ18mm, adecuado para escenarios de carga ligera como decoración de edificios, instalación de fachadas cortina y anclaje de letreros.
Modelo de Rango Medio: La fuerza de tracción nominal cubre el rango de 20T-30T, adecuado para la prueba rutinaria de pernos de anclaje ordinarios y pernos de anclaje de soporte de túnel con diámetros de Φ16-Φ32 mm, es el modelo principal con el mayor uso en escenarios de ingeniería civil y carreteras municipales.
Modelos de Carrera Larga: La fuerza de tracción nominal cubre el rango de 50T y superior, adecuados para pruebas de aceptación de anclajes geotécnicos de gran diámetro y anclajes anti-flotabilidad, utilizados principalmente en grandes proyectos de ingeniería geotécnica y proyectos de soporte de excavaciones profundas.
‌Clasificado por función de pantalla digital‌
Tipo de indicador: Lee directamente el valor de la fuerza de tensión a través de un manómetro hidráulico. Estructura simple con una baja tasa de fallas. Se puede usar sin fuente de alimentación. Adecuado para operaciones de alta frecuencia en sitios de construcción exteriores húmedos y polvorientos durante largos períodos.
Tipo de Pantalla Digital: Equipado con un medidor de pantalla digital inteligente, que puede convertir y mostrar directamente el valor de tensión. Admite retención de pico, almacenamiento de datos y cambio de unidad. Algunos modelos admiten transmisión de datos por Bluetooth, facilitando el archivo rápido de los datos de detección en el sitio.
‌Clasificado por escenario de aplicación‌
Tipo de Ingeniería Estándar: Cumple con las necesidades de pruebas de extracción de proyectos convencionales de ingeniería civil y municipales, cumple con los estándares de la industria relevantes para la inspección general de edificios y es equipo común para la autoinspección diaria por parte de las unidades de supervisión y construcción.
Tipo Antiexplosivo para Minas: Adopta un diseño de circuito antiexplosivo, los componentes clave del cuerpo tienen tratamiento antiestático, adecuado para escenarios de detección de pernos de anclaje de soporte de galerías en minas de carbón y minas no carboníferas, equipado con las certificaciones correspondientes relacionadas con la seguridad minera.
Ventajas del producto
‌Portabilidad Excepcional‌: En comparación con los probadores de extracción de pernos de anclaje de gran volumen convencionales, el modelo en miniatura reduce significativamente el peso total. La mayoría de los modelos de 10T tienen un peso total que se puede controlar dentro de los 5 kg, lo que permite el transporte por una sola persona y la operación en el sitio, reduciendo la carga de transporte para trabajos en altura o en espacios confinados.
‌Fuerte Adaptabilidad Espacial‌: La altura del cuerpo del micro jack se reduce significativamente, permitiendo una detección normal en condiciones de trabajo con longitudes cortas de perno de anclaje expuestas y espacios operativos circundantes estrechos. Es adecuado para escenarios de detección como el soporte inicial de túneles, el rejuntado interior de barras de refuerzo y agrupaciones densas de pernos de anclaje.
Bajo costo de mantenimiento: La estructura general de la máquina está diseñada modularmente, y los componentes hidráulicos centrales utilizan sellos resistentes al desgaste. El mantenimiento diario solo requiere limpieza e inspección regular del aceite hidráulico. Las piezas de desgaste son fáciles de reemplazar, y la inversión a largo plazo en mantenimiento es controlable.
