Escada de gancho de liga de alumínio leve para trabalho aéreo escada de escalada escada de escape de resgate de incêndio

TGL4-AEscada de gancho em liga de alumínio(Leve)

1.desempenho geral

2.Material

2.1Materiais usados ​​para painéis laterais e pedais de escada6005-T5Perfis de alumínio.

3. Desempenho técnico

3.1comprimento de trabalho4±0,1m。

3.2Largura mínima da escada250±2mm。

3.3Espaçamento dos degraus da escada340±2mm。

3.4Qualidade total da escada7,13kg。

3.5Taxa de deformação residual de flexão horizontal ≤0,06%。

3.6Taxa de deformação residual em flexão do pedal da escada0,08%。

3.7Resistência ao cisalhamento da escada: Não há sinais de ruptura na conexão entre a escada e a placa lateral ou na própria escada.

3.8Após o teste de resistência do gancho, nenhum dano, deformação ou rachadura apareceu.

3.9O ângulo de torção da seção da escada é: αshun: ≤8°, α inverso: ≤8°。

3.10Taxa de deformação residual do teste de balanço lateral0,05%。

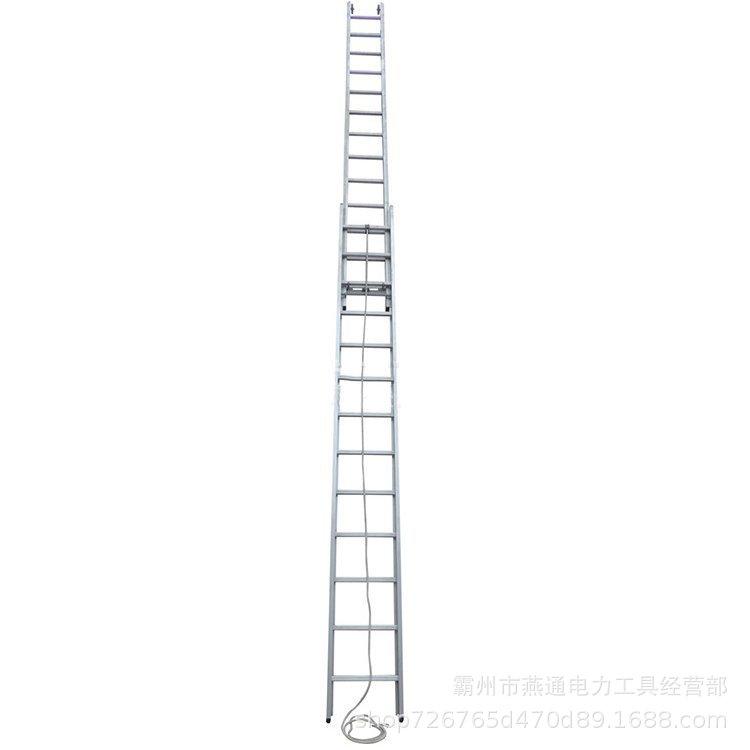

6Escada de liga de alumínio de 2 seções(Leve)TEL6

1.desempenho geral

2.Material

2.1Painéis laterais da escada, degraus da escada e pernas de apoio6082Perfis de alumínio.

3.Desempenho técnico

3.1comprimento de trabalho6±0,2m, mesclar altura3,75±0,2m。

3.2Z Largura mínima da escada300±3mm。

3.3Espaçamento dos degraus da escada340±2mm。

3.4Qualidade total da escada ≤21,45kg。

3.5Taxa de deformação residual de flexão horizontal ≤0,5%。

3.6Após a realização do teste de carga de perna única da escada, as pernas e as peças de conexão não pareciam estar soltas, danificadas ou deformadas.

3.7Durante o teste de resistência ao impacto, a função de suporte das pernas de apoio sempre foi normal e não houve deformação ou danos óbvios nas pernas de apoio e nos pedais da escada.

9Escada de liga de alumínio (tipo leve)TEL9-A

1.requisitos gerais

2.Material

2.1Painéis laterais da escada, degraus da escada e pernas de apoio6082Perfis de alumínio.

3.Desempenho técnico

3.1comprimento de trabalho9±0,2m, mesclar altura5.2±0,2m。

3.2Z Largura mínima da escada300±3mm。

3.3Espaçamento dos degraus da escada340±2mm。

3.4Qualidade total da escada ≤28,52kg。

3.5Taxa de deformação residual de flexão horizontal ≤0,10%。

3.6Taxa de deformação residual de flexão do pedal da escada ≤0,13%。

3.7Resistência ao cisalhamento da escada: Não há sinais de ruptura na conexão entre a escada e a placa lateral ou na própria escada.

3.8Durante o teste de empenamento, nenhum dos pés da escada deve sair do chão.

3.9O ângulo de torção da seção da escada é: αshun: ≤8,0°, α inverso: ≤8,5°。

3.10Durante o teste de deslizamento, os pés da escada não se movem em toda a superfície de teste.

3.11Após o teste de carga da perna de apoio única, as pernas de apoio e as peças de conexão não parecem estar soltas, danificadas ou deformadas.

3.12Valor máximo de deformação da flexão cantilever da placa lateral: flexão interna ≤0,9mm, curvatura externa≤0,9mm。

3.13Taxa de deformação residual do teste de balanço lateral ≤0,10%。

3.14Durante o teste de resistência ao impacto, a função de suporte das pernas de apoio sempre foi normal e não houve deformação ou danos óbvios nas pernas de apoio e nos pedais da escada.

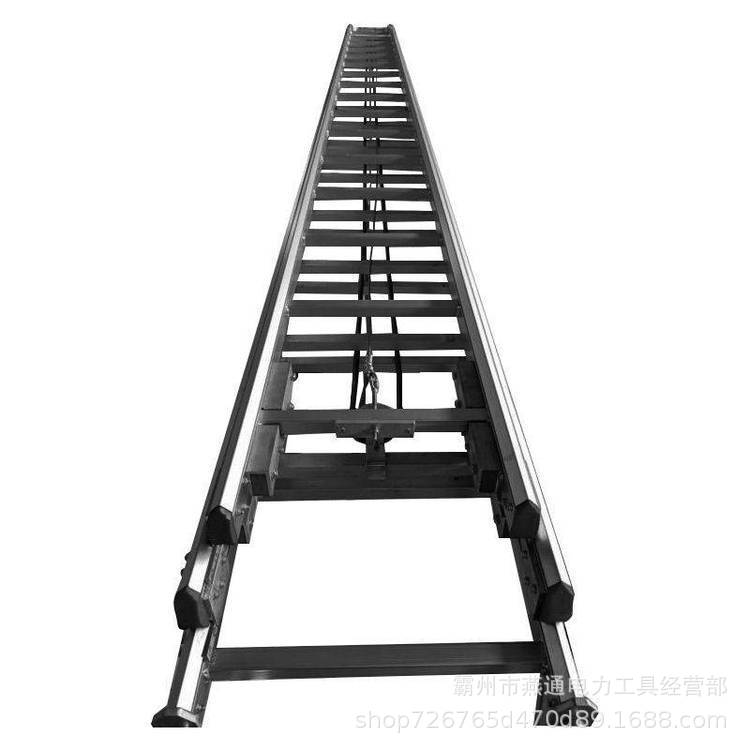

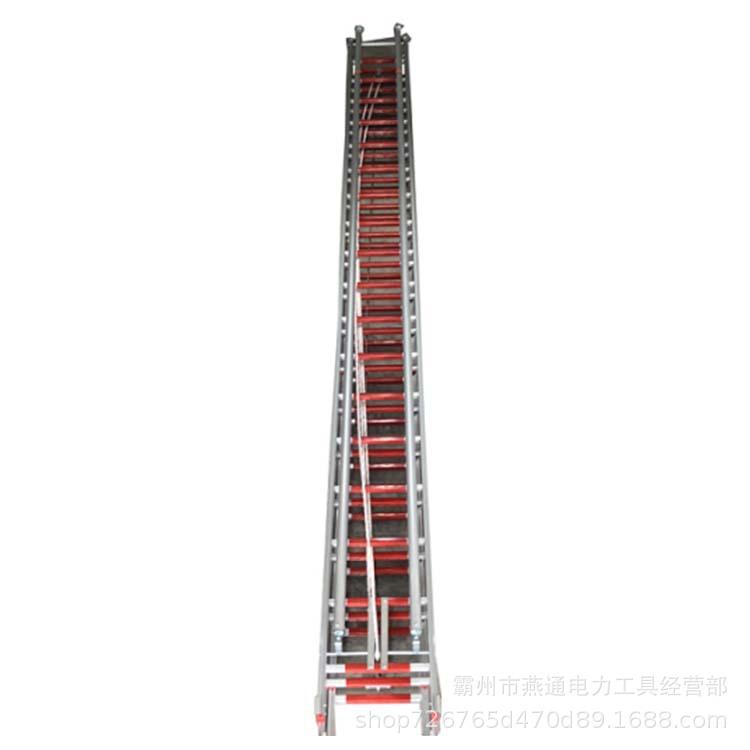

15Escada de liga de alumínioTSL15

1.desempenho geral

2.Material

2.1Painéis laterais da escada, degraus da escada e pernas de apoio6063/T5Perfis de alumínio.

3.Desempenho técnico

3.1comprimento de trabalho15±0,3m, mesclar altura6±0,2m。

3.2Z Largura mínima da escada350±4mm。

3, Espaçamento dos degraus da escada300±2mm。

4, A qualidade de toda a escada ≤86,7kg。

5, taxa de deformação residual de flexão horizontal ≤0,06%。

6, Taxa de deformação residual de flexão do pedal da escada ≤0,09%。

7, Resistência ao cisalhamento do pedal da escada: Não há sinais de ruptura na conexão entre o pedal da escada e a placa lateral e o próprio pedal da escada.

8, Durante o teste de empenamento, nenhum dos pés da escada deve sair do chão.

9, o ângulo de torção do passo da escada é: α: ≤8°, α inverso: ≤8°。

10, Durante o teste de deslizamento, não houve deslocamento de cada pé da escada em toda a superfície de teste.

11. Após o teste de carga da perna de apoio única, as pernas de apoio e as peças de conexão não parecem estar soltas, danificadas ou deformadas.

12, Valor máximo de deformação da flexão cantilever da placa lateral: flexão interna ≤0,8 mm, curvatura externa≤0,9mm。

13, Taxa de deformação residual do teste de balanço lateral ≤0,05%

14As pernas de apoio em ambos os lados da escada de três seções podem suportar simultaneamente e de forma confiável a segunda e a terceira seções da escada em qualquer degrau da escada na altura de trabalho ou abaixo dela. Durante o teste de segurança do pé de apoio, não houve nenhum fenômeno de movimento em direção à parte externa do pedal da escada.

15. Durante o teste de resistência ao impacto, a função de suporte das pernas de apoio esteve sempre normal. Após o teste, não houve deformação ou danos óbvios nas pernas de apoio e nos pedais da escada.

15Escada de liga de alumínio(Leve)TSL15-A

1.requisitos gerais

2.Desempenho técnico

2.1comprimento de trabalho15±0,3m, mesclar altura6±0,2m。

2.2Z Largura mínima da escada350±4mm。

2.3Espaçamento dos degraus da escada340±2mm。

2.4Qualidade total da escada ≤56,35kg。

2,5Taxa de deformação residual de flexão horizontal ≤0,16%。

2.6Taxa de deformação residual de flexão do pedal da escada ≤0,11%。

2.7Resistência ao cisalhamento da escada: Não há sinais de ruptura na conexão entre a escada e a placa lateral ou na própria escada.

2.8Durante o teste de empenamento, nenhum dos pés da escada deve sair do chão.

2.9O ângulo de torção da seção da escada é: αshun: ≤9,5°, α inverso: ≤10°。

2.10Durante o teste de deslizamento, não houve deslocamento de cada pé da escada em toda a superfície de teste.

2.11Após o teste de carga da perna de apoio única, as pernas de apoio e as peças de conexão não parecem estar soltas, danificadas ou deformadas.

2.12Valor máximo de deformação da flexão cantilever da placa lateral: flexão interna ≤0,5mm, curvatura externa≤0,5mm。

2.13Taxa de deformação residual do teste de balanço lateral ≤0,04%。

2.14As pernas de apoio em ambos os lados da escada de três seções podem suportar simultaneamente e de forma confiável a segunda e a terceira seções da escada em qualquer degrau da escada na altura de trabalho ou abaixo dela. Durante o teste de segurança do pé de apoio, não houve nenhum fenômeno de movimento em direção à parte externa do pedal da escada.

2.15Durante o teste de resistência ao impacto, a função de suporte das pernas de apoio sempre foi normal e não houve deformação ou danos óbvios nas pernas de apoio e nos pedais da escada após o teste.

Devido aos preços de mercado instáveis, entre em contato com o atendimento ao cliente para verificação antes de fazer um pedido ou ligue para o Gerente Cao na página inicial. Caso contrário, não será enviado, amigos, por favor, entendam!
