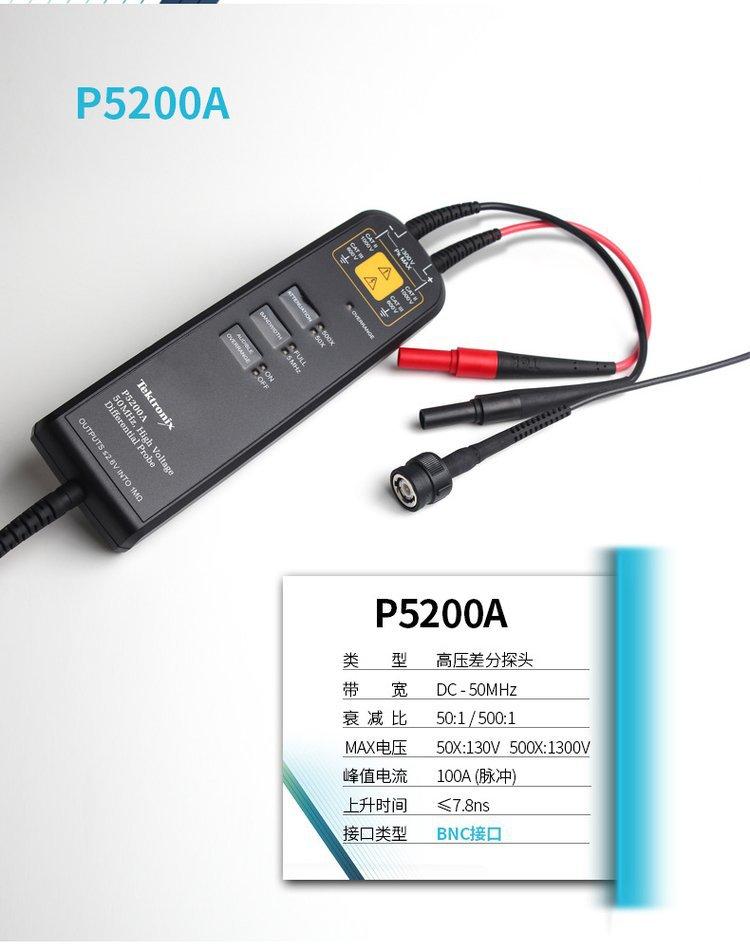

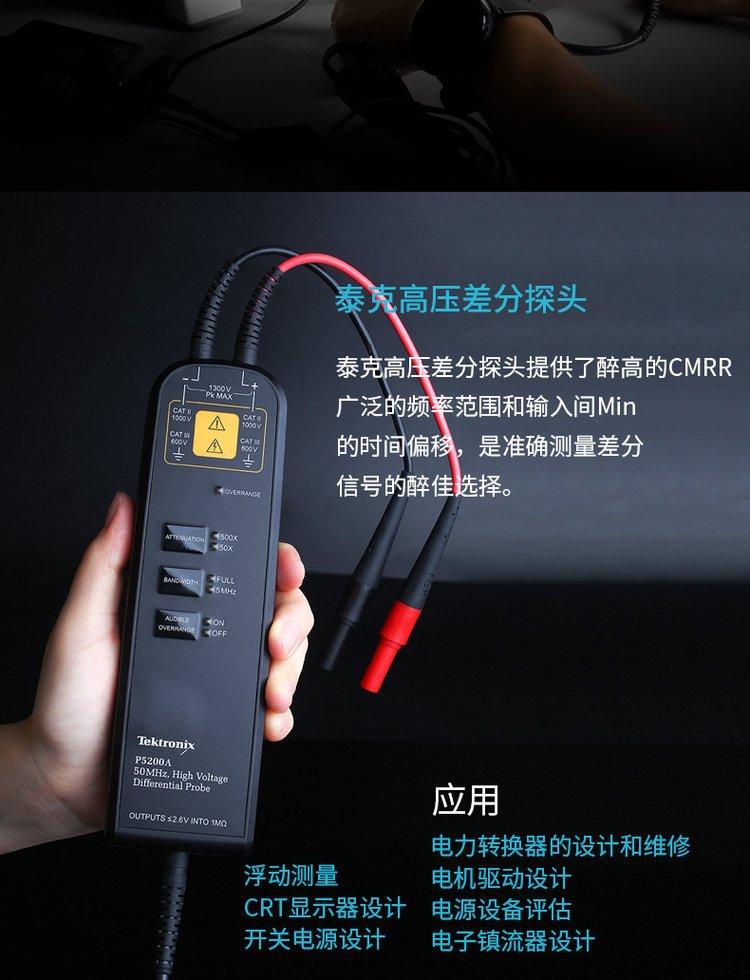

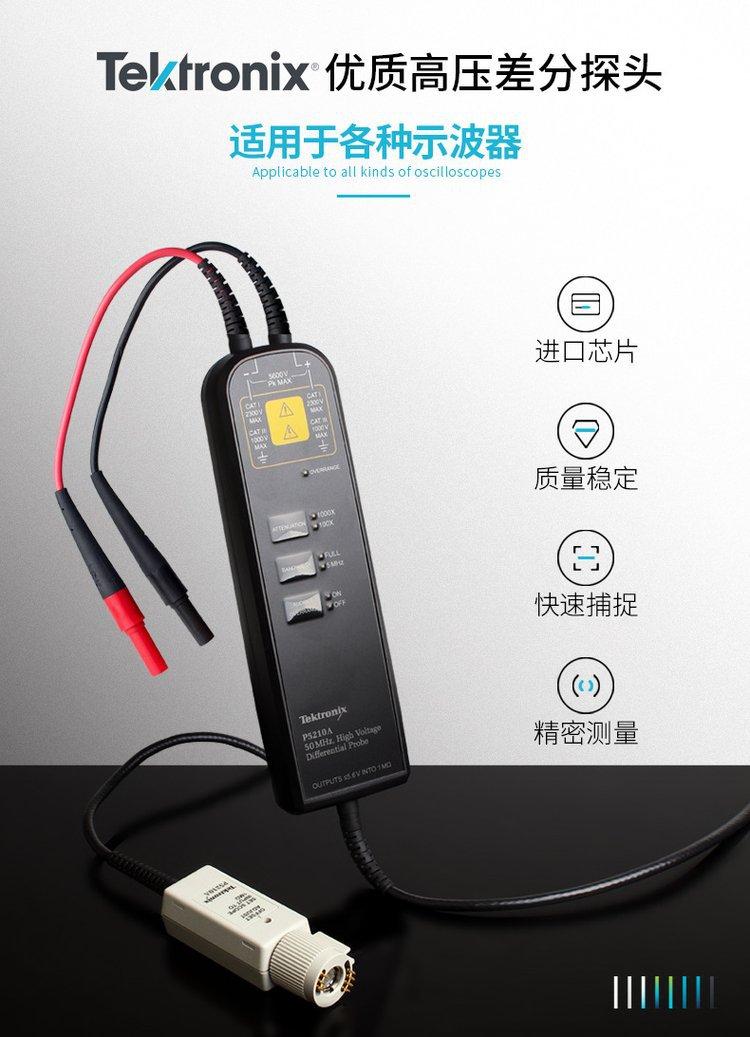

Características do produto da sonda diferencial de alta tensão Tektronix P5200A

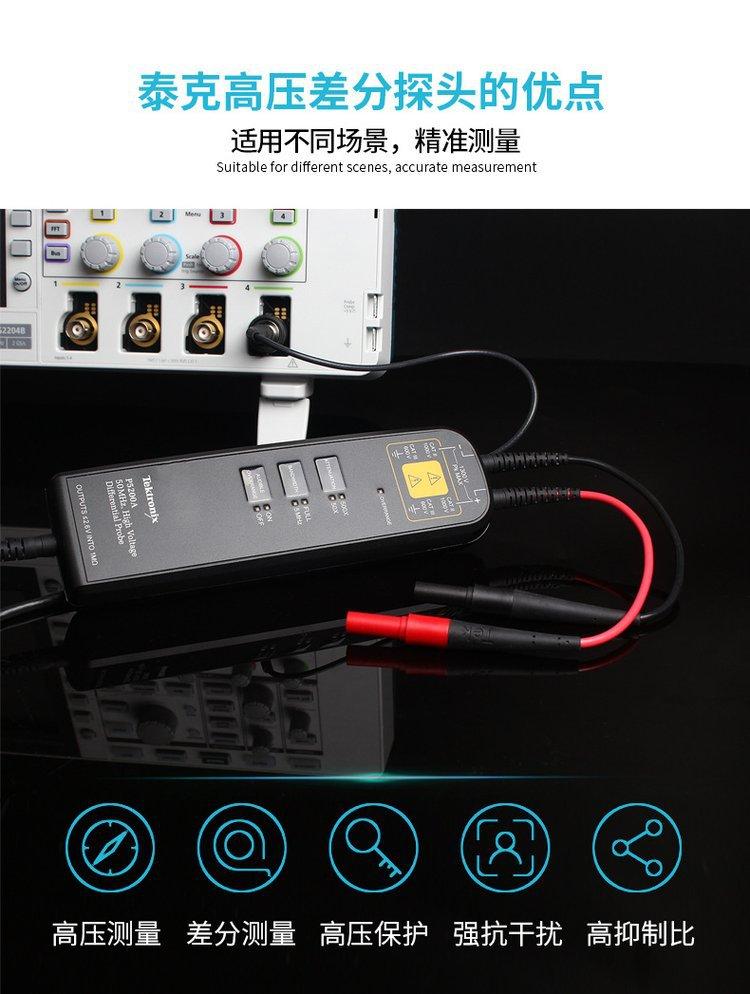

Sondas diferenciais de alta tensão são usadas para medir a diferença de tensão entre dois pontos de teste que não estão aterrados. As sondas diferenciais de alta tensão da Tektronix podem ser usadas para sinais de até 6000 V. Essas sondas são uma excelente escolha para medições sem referência à terra, flutuantes ou isoladas em componentes maiores, devido à sua rejeição de modo comum. Esses produtos são projetados, fabricados e mantidos pela Tektronix. As Soluções de Sondas Diferenciais de Alta Tensão da Tektronix oferecem:
Os melhores efeitos de largura de banda e carga de sonda da categoria
O único produto que atende às certificações de segurança de terceiros (UL, CSA, ETL)
Produtos de alta e média tensão para atender a diferentes necessidades de faixa dinâmica e resolução de medição

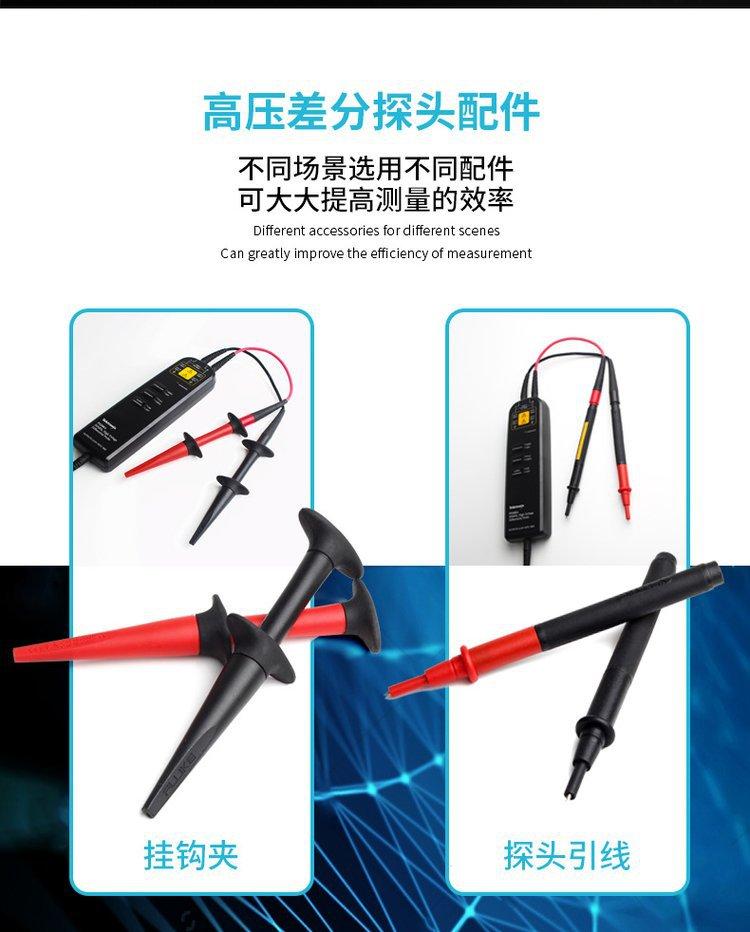

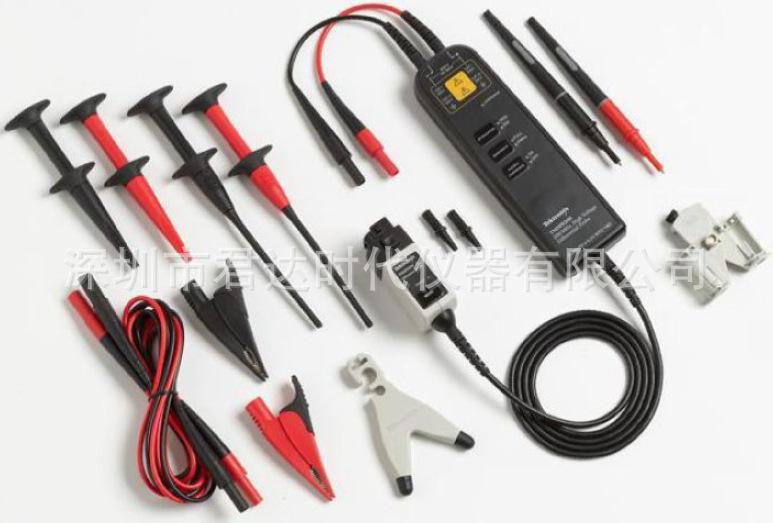

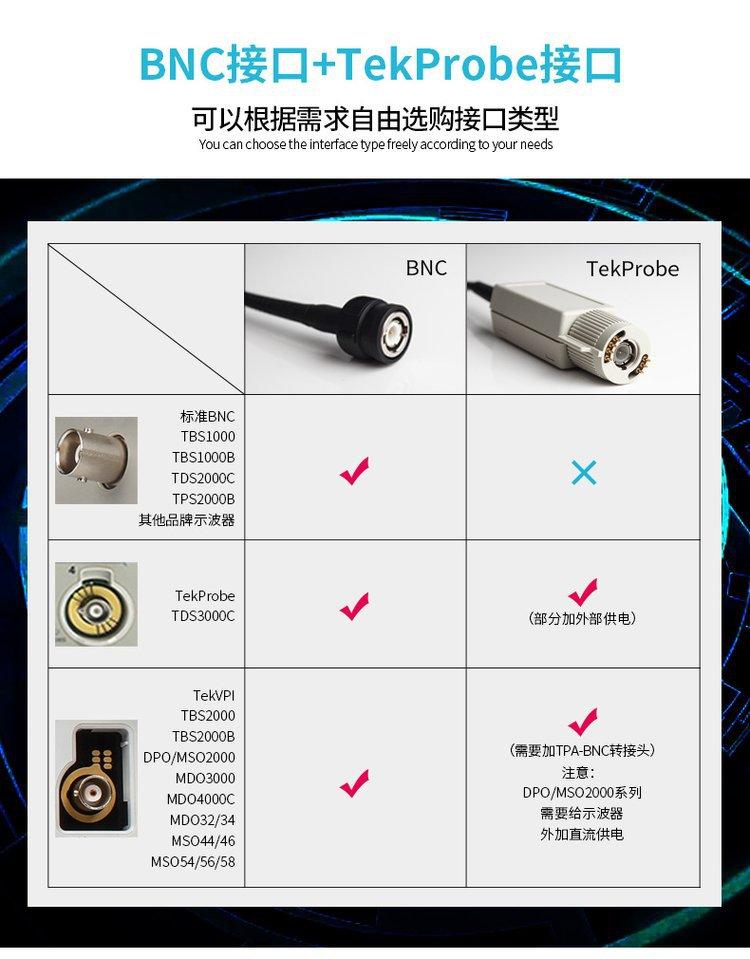

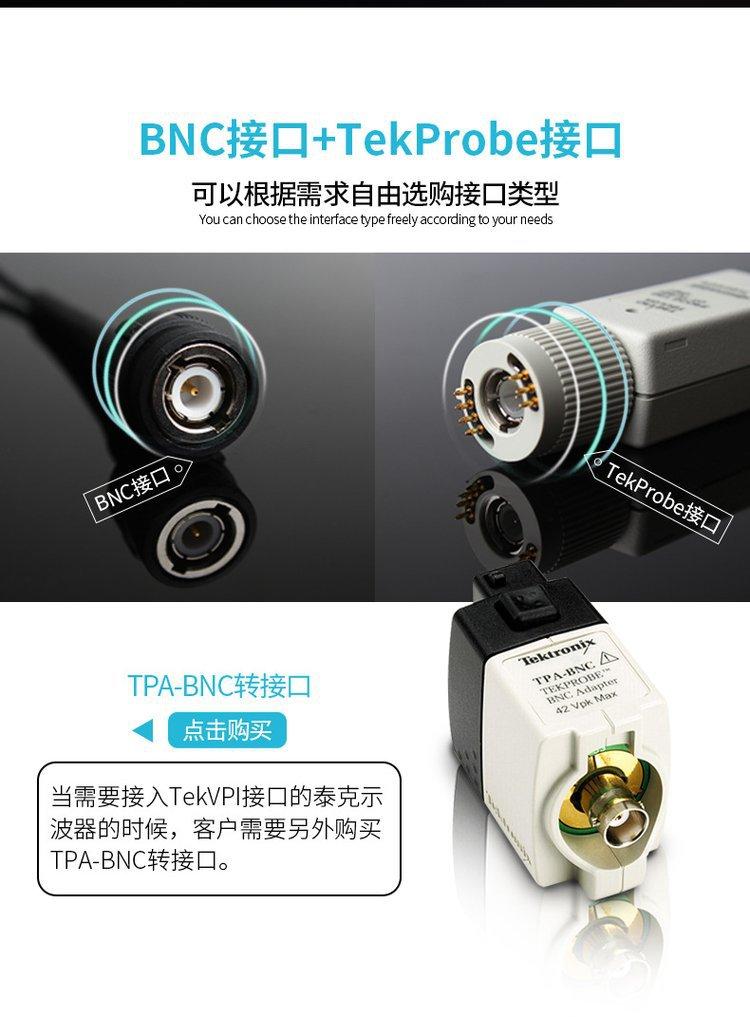

A gama mais completa de acessórios de sonda com larguras de banda de até 200 MHz
Até 6000 V de tensão diferencial (CC + pico CA)
Até 2300 V de tensão de modo comum (RMS)
indicador de alcance excedido
atenuação comutável
Limite de largura de banda comutável

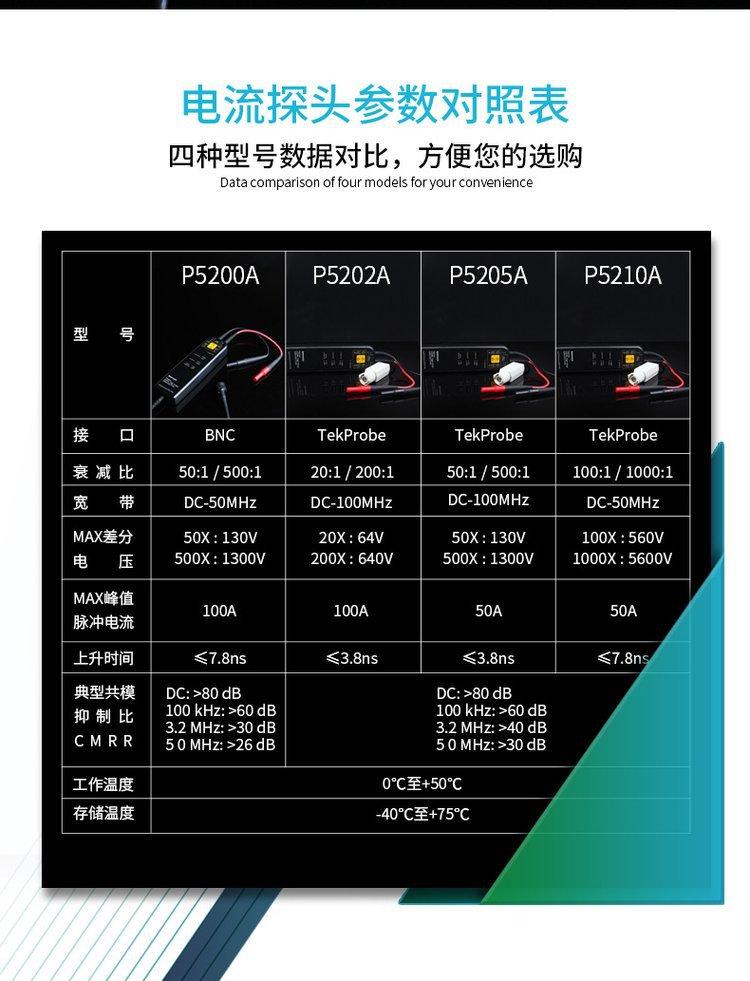

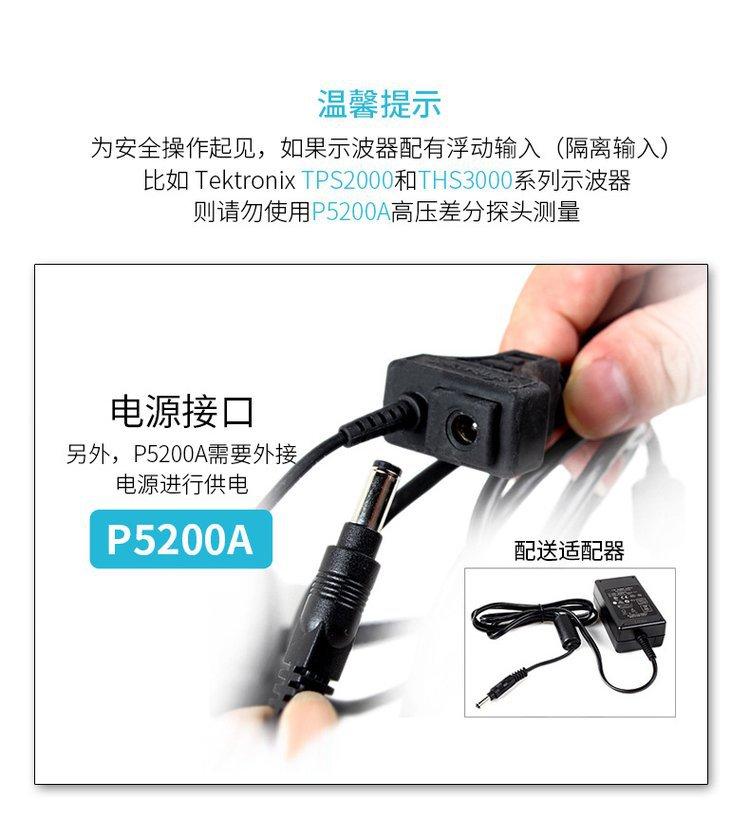

Parâmetros técnicos da sonda diferencial de alta tensão Tektronix P5200A
|
Características |
P5200A |

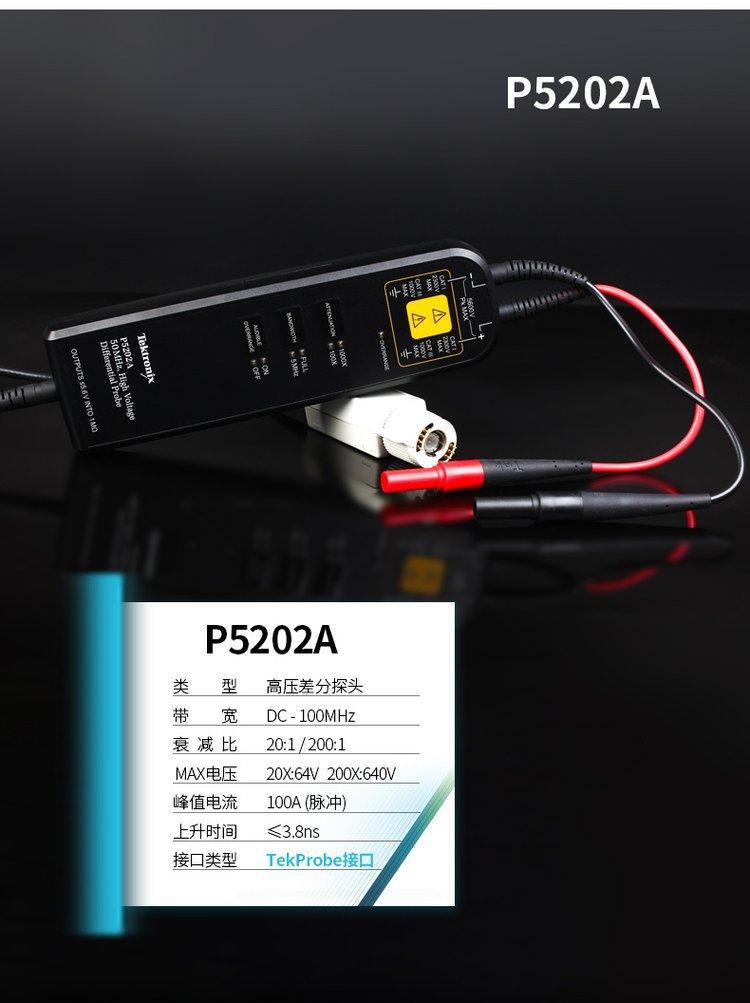

P5202A |
P5205A |
P5210A |
|
atenuação |
50X/500X |
20X/200X |
50X/500X |
100X/1000X |
|
Tensão diferencial |
500X:±1.300 V 50X:±130 V |
200X:±640 V 20X:±64 V |
500X:±1.300 V 50X:±130 V |
1000X:±5.600 V 100X:±560 V |
|
Tensão de modo comum |
±1.300 V |
±640 V |
±1.300 V |
±5.600 V |
|
Tensão máxima de entrada para aterramento |
1.000 V CAT II |
450 V CAT l 300 V CAT II |
1.000 V CAT II |
2.300 V CAT l 1.000 V CAT III |
|
largura de banda |
50MHz |
100MHz |
100MHz |
50MHz |
|
Impedância de entrada diferencial |
10 M,2 pF |
5 M, 2 pF |
10 M,2 pF |
40 M, 2,5 pF |
|
Impedância de entrada entre cada entrada e terra |
5 M, 4 pF |
2,5 M, 4 pF |
5 M, 4 pF |
20 M, 5 pF |
|
Taxa de rejeição típica de modo comum |
CC: > 80 dB 100 kHz:> 60 dB 3,2 MHz:> 30 dB 50 MHz:> 26 dB |
CC: > 80 dB 100 kHz:> 60 dB 3,2 MHz:> 40 dB 50 MHz:> 30 dB |
||
|
comprimento do cabo |
1,8 metros |
|||
