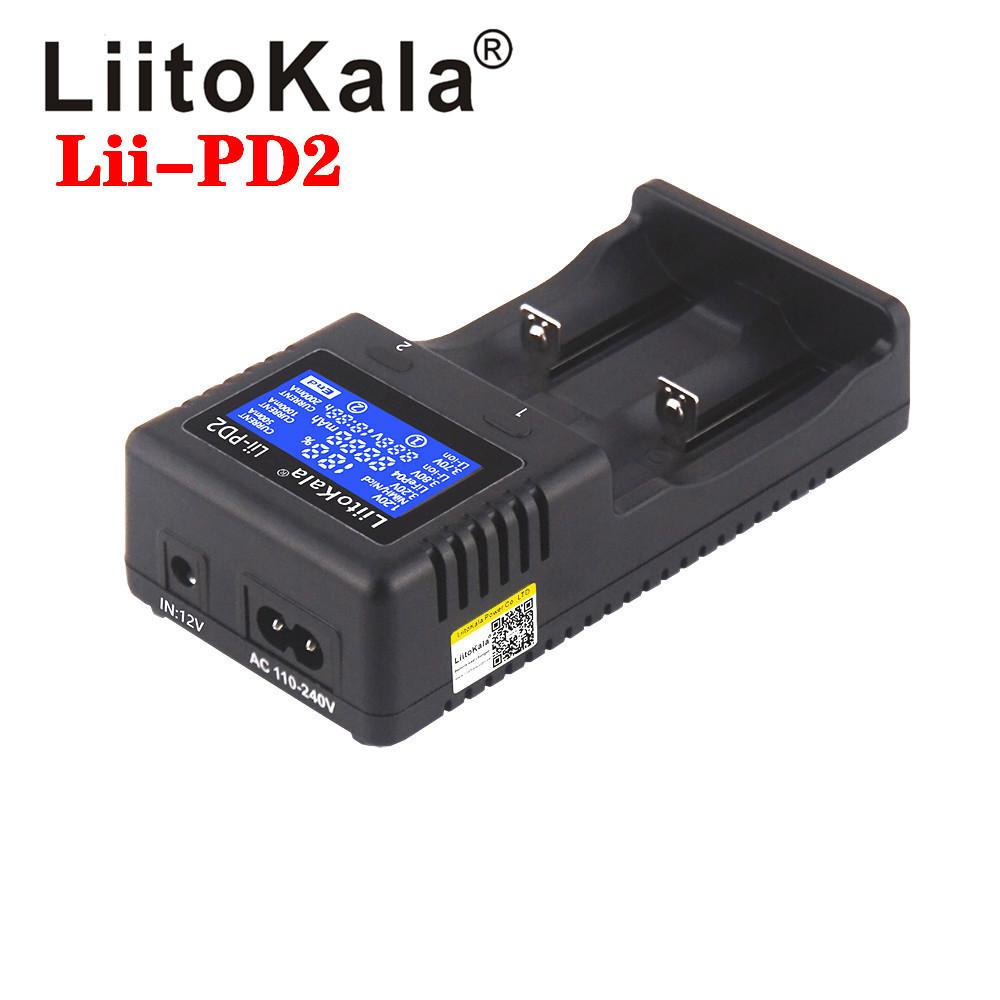

Fornecimento Exclusivo Transfronteiriço de Carregador de Bateria de Lítio Liitokala Lii-Pd21865026650 de 2 Slots com Carregamento Rápido

Manual de instruções do carregador PD2

1. Especificações e funções do carregador:

1. Adota entrada DC12V1A (nominal), carregamento independente de dois slots e sistema de gerenciamento de microcomputador;

2. O maior destaque deste carregador é que ele pode carregar baterias independentemente da polaridade!

3. Existem três níveis de corrente de carga: 0,5A / 1,0A / 2,0A. O padrão é 0,5A de carga. Você pode pressionar longamente o botão correspondente para selecionar a corrente de carga.

4. Ao carregar, o LCD pode exibir o canal CH e a corrente de carga, tensão, tempo, capacidade e tipo de bateria Li-Fe 3.20V/

Li-ion 3,70 V / Li-ion 3,85 V (IMR); A corrente de carga total dos dois slots não excede 2 A, ou seja, quando um slot é carregado com corrente de 2 A e a bateria é colocada no outro slot para carregar, a corrente anterior de 2 A cairá para 1 A de corrente de carga; Quando a bateria estiver totalmente carregada, o LCD exibirá FULL;

5. Identificar automaticamente baterias de lítio (Li-Ion 3,70 V) e baterias de níquel-hidreto metálico (Ni-MH), selecionar manualmente baterias de fosfato de ferro-lítio (3,20 V) e

Bateria de íon-lítio 3,85 V;

6. Ele tem uma função de ativação de tensão de 0 V e não pode ser carregado em 1,65-2,20 V (mas haverá carregamento lento de corrente de ativação).

7. Possui múltiplas funções de proteção de segurança, como sobrecarga, descarga excessiva, curto-circuito, etc. e pode identificar automaticamente baterias ruins de forma inteligente;

8. Modo de carregamento: corrente constante e tensão constante.

2. Botões e display:

1. Botão (Modo): 2 botões, cada botão controla um slot. Dentro de 5 segundos após ligar e inserir a bateria, clique no botão Modo do slot correspondente para selecionar o tipo de bateria recarregável. Pressione longamente o botão Modo para selecionar a corrente de carga. Quando o tipo de bateria recarregável necessário (por exemplo, 3,20 V / 3,80 V) e a corrente de carga forem selecionados, interrompa a operação e entre no estado de carregamento após 5 segundos. Durante o processo de carregamento, o tipo de bateria não pode ser alterado, mas a luz de fundo pode ser ligada clicando no botão e a corrente pode ser alterada pressionando longamente.

2. LCD: Após o carregador ser conectado à fonte de alimentação, o visor LCD será exibido completamente por cerca de 2 segundos e, em seguida, exibirá nulo. Quando a bateria for detectada, o LCD exibirá o número do slot correspondente, a voltagem e a corrente da bateria, e o símbolo do tipo de bateria piscará (NiMH/NiCd 1,2 V não tem símbolo do tipo de bateria piscando). Após 5 segundos, ele entrará no reconhecimento padrão para carregar a bateria. Neste momento, o símbolo "%" do visor de carregamento pisca para indicar que o carregamento está em andamento e END será exibido quando o carregamento for concluído;

*O diagrama de referência do display LCD é o seguinte:

3. Parâmetros técnicos elétricos:

1. Potência de entrada: DC 12V 1A

2. Tensão de saída: DC 4,20 V para íons de lítio

CC 4,35 V para IMR

CC 3,65 V para LiFePO4

CC 1,48 V para NiMH/NI-Cd

3. Corrente de saída (opcional): Li-Ion/IMR/LiFePO4: 2000mA*1 (apenas um canal)/1000mA*2/500mA*2

NiMH/NiCd: 500mA

4. Carregamento de corrente constante/tensão constante, corrente de corte: <100mA;

5. Corrente de espera sem carga:

Carregador PD2. Manual.

I. Especificações e funções do carregador:

1. Entrada DC12V1A (nominal), carregamento independente de dois slots e sistema de gerenciamento de microcomputador.

2. O maior destaque deste carregador é que você pode carregar a bateria independente da polaridade!

3. Existem três níveis de corrente de carga: 0,5A / 1,0A / 2,0A. O carregamento padrão é 0,5A. Você pode pressionar e segurar o botão correspondente para selecionar a corrente de carga.

4. Durante o carregamento, o LCD pode exibir o canal CH e a corrente de carga, tensão, tempo, capacidade e tipo de bateria do canal Li-Fe 3,20 V / Li-ion 3,70 V / Li-ion 3,85 V (IMR). A corrente de carga dos dois slots não excede 2A no total. Quando um dos slots é carregado com corrente de 2A e a bateria é carregada no outro slot, a corrente frontal de 2A cairá. Carregue com corrente de 1A; quando a bateria estiver totalmente carregada, o LCD exibirá FULL.

5. Reconhecimento automático de baterias Li-Ion 3,70 V e Ni-MH, seleção manual de bateria de fosfato de ferro-lítio (3,20 V) e bateria Li-Ion 3,85 V.

6. Com a função de ativação de tensão de 0 V, 1,65-2,20 V não pode ser carregado (mas haverá carregamento lento de corrente ativado).

7. Com múltiplas funções de proteção de segurança, como sobrecarga, descarga excessiva, curto-circuito, etc., ele pode identificar baterias ruins de forma inteligente e automática.

8. Modo de carregamento: corrente constante e tensão constante.

II. Botões e display:

1. Botão (Modo): 2 botões controlam cada slot. Dentro de 5 segundos após a bateria ser ligada, clique no botão Modo do slot correspondente para selecionar o tipo de bateria recarregável. Pressione e segure o botão Modo para selecionar a corrente de carga. Determine o tipo de bateria que precisa ser carregada (como 3,20 V / 3,80 V) e interrompa a operação após carregar a corrente e entre no estado de carregamento após 5 segundos. Você não pode mudar o tipo de bateria durante o processo de carregamento, mas pode clicar no botão para acender a luz de fundo e pressionar longamente para mudar a corrente.

2. LCD: Depois que o carregador for conectado à fonte de alimentação, o display LCD será exibido por cerca de 2 segundos e, em seguida, exibirá nulo. Quando a bateria é detectada, o LCD exibe o número do slot correspondente, tensão e corrente da bateria, e o símbolo do tipo de bateria pisca (NiMH / Níquel-cádmio 1,2V nenhum símbolo de tipo de bateria pisca), após 5 segundos, ele entrará no reconhecimento padrão para carregar a bateria. Neste momento, o símbolo "%" do display de carregamento pisca para indicar que o carregamento está em andamento e END é exibido quando o carregamento é concluído.

III. Parâmetros técnicos elétricos:

1. Potência de entrada: DC 12V 1A.

2. Tensão de saída: DC 4,20 V para Li-Ion, DC 4,35 V para IMR, DC 3,65 V para LiFePO4, DC 1,48 V para NiMH / NI-Cd.

3. Corrente de saída (opcional): Li-Ion / IMR / LiFePO4: 2000mA * 1 (apenas um) / 1000mA * 2 / 500mA * 2, NiMH / NiCd: 500mA.

4. Carregamento de corrente constante/tensão constante, corrente de corte: <100mA.

5. Corrente de espera sem carga:
