Bl-He-Mt910X Interruptor de Hall Elemento de detecção de Hall Linear Elemento de Hall

Certificação necessária
Preço por unidade incluindo frete para o Brasil
Quantidade
Produto selecionado
Especificações do produto
Marca
Gbeelee
Modelo
Bl-he-mt910 x
Série
Howl
Tipo de sensor
Hall sensor
Alcance de detecção
10
Ponto de trabalho (BOP)
Magnetic
Tipo de saída
High and low level
Tensão da fonte de alimentação
10
Corrente de alimentação
20
Encapsulamento/Invólucro
Plastic packaging
Características
Highly sensitive
Número mínimo de embalagens
Boxed
Campo de aplicação
Smart home
Produtos aplicáveis
Smart home appliances, etc
Marca
Gbeelee
Modelo
Bl-he-mt910 x
Série
Howl
Tipo de sensor
Hall sensor
Alcance de detecção
10
Ponto de trabalho (BOP)
Magnetic
Tipo de saída
High and low level
Tensão da fonte de alimentação
10
Corrente de alimentação
20
Encapsulamento/Invólucro
Plastic packaging
Características
Highly sensitive
Número mínimo de embalagens
Boxed
Campo de aplicação
Smart home
Produtos aplicáveis
Smart home appliances, etc
Marca
Gbeelee
Modelo
Bl-he-mt910 x
Série
Howl
Tipo de sensor
Hall sensor
Alcance de detecção
10
Ponto de trabalho (BOP)
Magnetic
Tipo de saída
High and low level
Tensão da fonte de alimentação
10
Corrente de alimentação
20
Encapsulamento/Invólucro
Plastic packaging
Características
Highly sensitive
Número mínimo de embalagens
Boxed
Campo de aplicação
Smart home
Produtos aplicáveis
Smart home appliances, etc
Detalhes do produto
O texto nas imagens pode ser traduzido

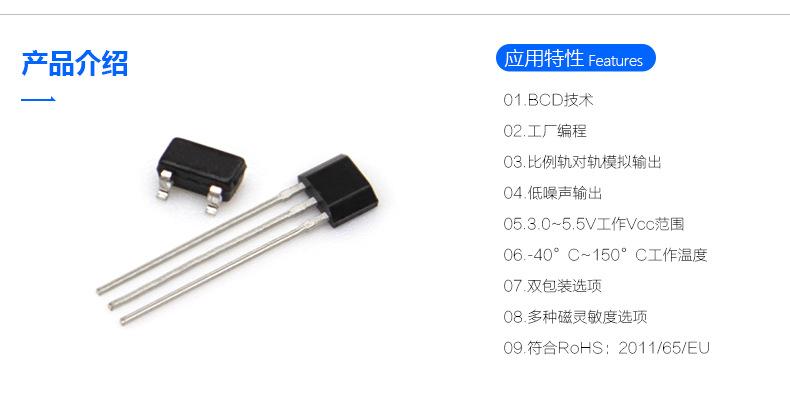

1.O dispositivo BL-HE-MT910X é um IC de efeito Hall linear que responde proporcionalmente à densidade do fluxo magnético. O dispositivo pode ser usado para detecção de posição precisa em uma ampla gama de aplicações.

2. O dispositivo opera com uma fonte de 3,0 V a 5,5 V. Quando não há campo magnético presente, a saída analógica aciona ½ do VCC. A saída varia linearmente com a densidade de fluxo aplicada e quatro opções de sensibilidade permitem oscilação máxima da tensão de saída dependendo da faixa de detecção desejada. Os pólos magnéticos norte e sul produzem tensões únicas.

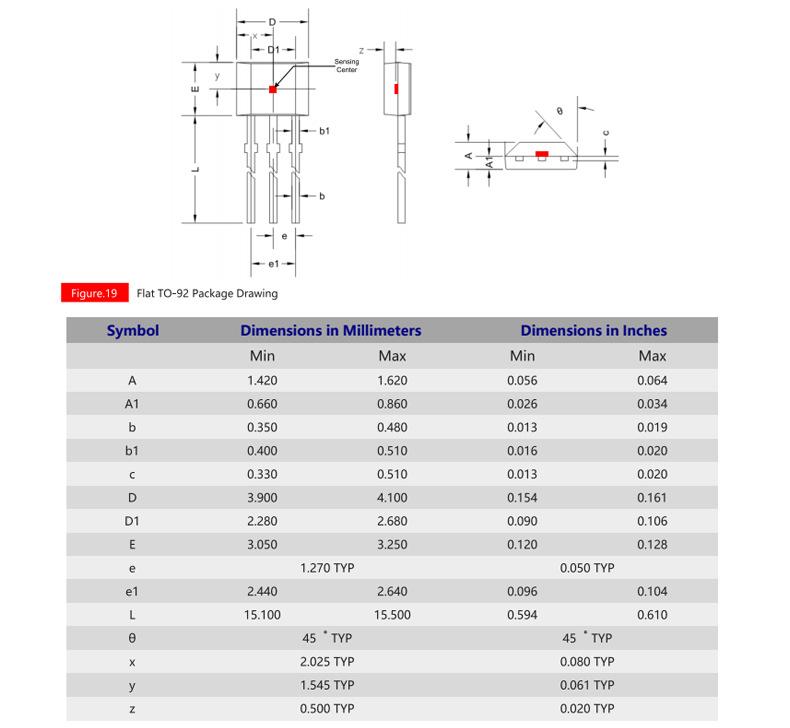

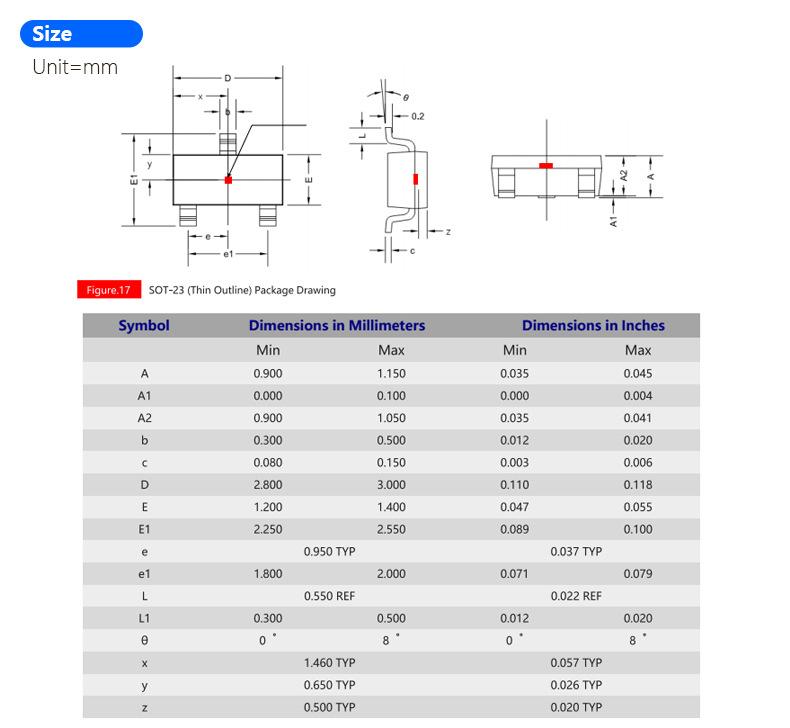

A série 3.BL-HE-MT910X oferece aos clientes vários pacotes. SOT-23 (perfil fino) é para montagem em superfície, TO-92 é para montagem em furo passante. Todos os pacotes são compatíveis com RoHS.




projeto Descrição do parâmetro condições de trabalho valor mínimo. Valor típico valor máximo unidade
VCC tensão Vcc=5V; B=0 3 - 5.5 V
TPI Corrente de alimentação Vcc=3,3V;B=0 - 6.7 8.6 mA
dVcc/dt>5V/us - 6 7 mA
TPO Hora de ligar B=0;VouT=Vcc - - 30 nós
EU AFUNDO Corrente de absorção B=0;VouT=0 -1,5 - - mA
FONTE Fonte atual - 1,5 mA
PN largura de banda 20 30 - KHZ
FC Frequência do helicóptero - 780 - KHZ
NF Sinal de interferência eletrônico B=0; TA=25°C - 1,9 2.6 mG/raiz (Hz)
BL-HE-MT9101; TA=25°C - 1,46 - mVRMs
BL-HE-MT9102;TA=25°C - 2,44 - mVRMs
BL-HE-MT9103;TA=25°C - 3.32 - mVRMs
BL-HE-MT9105;TA=25°C - 4,88 - mVRMs
DERROTA Resistência de saída IOUT<=+1,5mA VoUT=2,5V - 2 4 Ohm
RL Resistência de carga de saída lOUT<=1,5mA Saída
para GND ou para Vcc		 4.7 - - Kohm
CL Capacitância de carga de saída lOUT<=+1,5mA
Saída para GND		 - - 10 nF
RTH Resistência Térmica do SOT-23 (Visão Geral) - 301 - ℃/W
Resistência térmica do plano TO-92 - 230 - ℃/W
