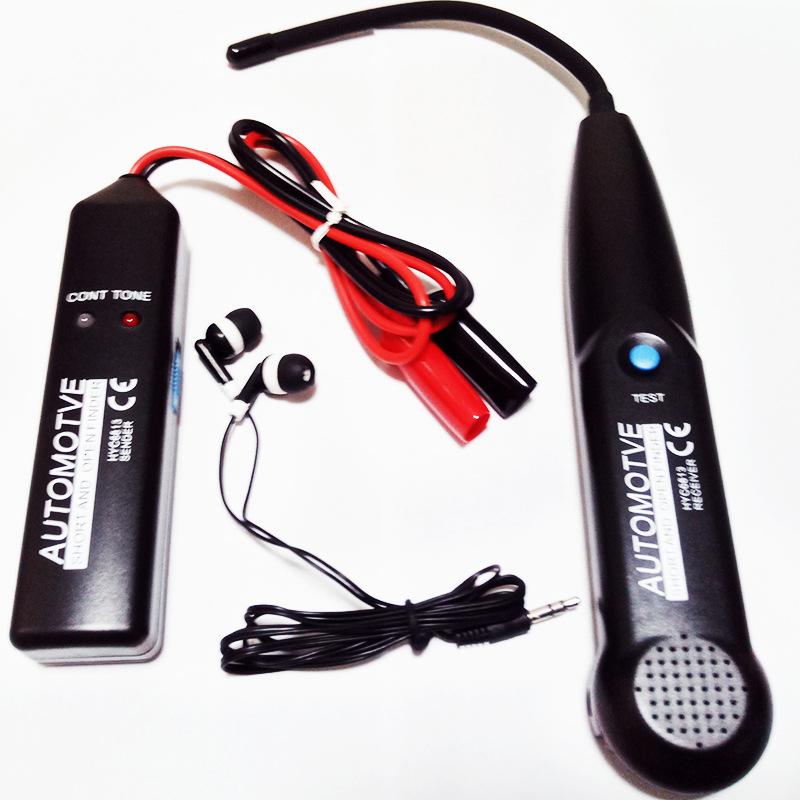

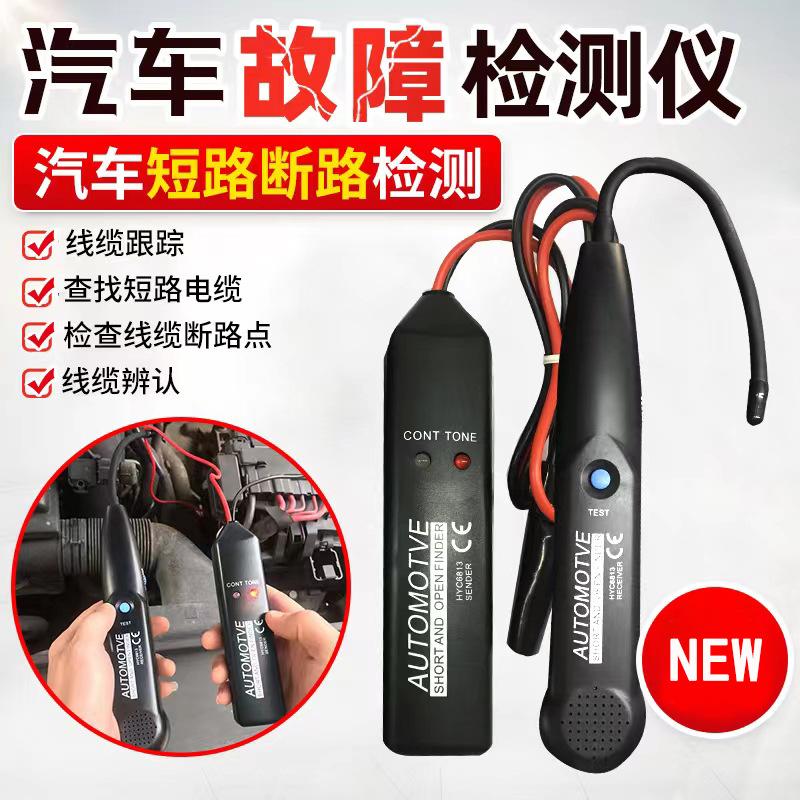

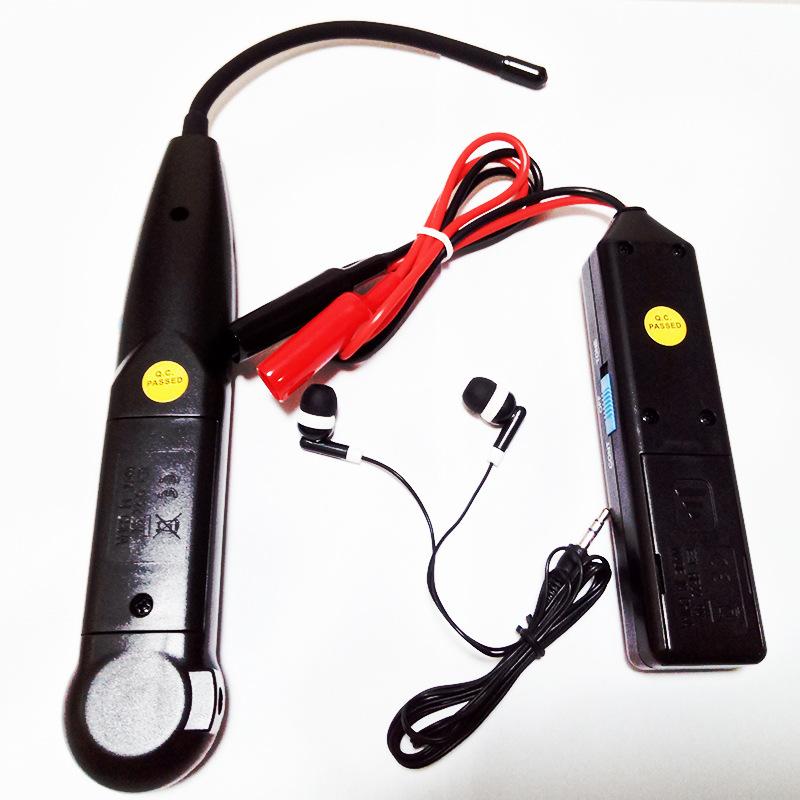

Nome do produto: instrumento de detecção de cabo de curto-circuito para automóvel
Modelo:HYC6813
Verifique se há curto-circuito nos cabos
1, ligue os interruptores do transmissor e do receptor e deslize o interruptor do transmissor paraCONT.Posição de marcha, conecte a linha vermelha do transmissor a uma extremidade do cabo alvo,Preto conecta a outra extremidade,Neste momento seCONT.A luz indicadora está vermelha(A resistência da linha não deve exceder10KQ)existirQuando todas as cargas do circuito em teste estão desconectadas, indica que os dois cabos ou fios em teste estão conectados.
2, Quando a inspeção for concluída, desconecte os cabos de teste e gire a chave do transmissor paraDESLIGADOposição de marcha, desligue.
Verifique os pontos de ruptura do cabo

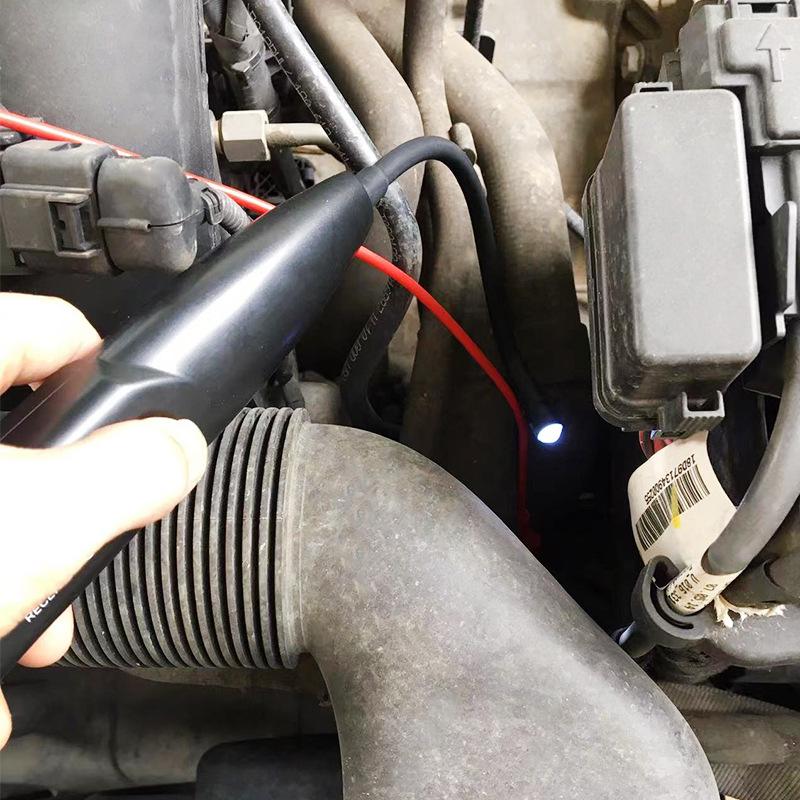

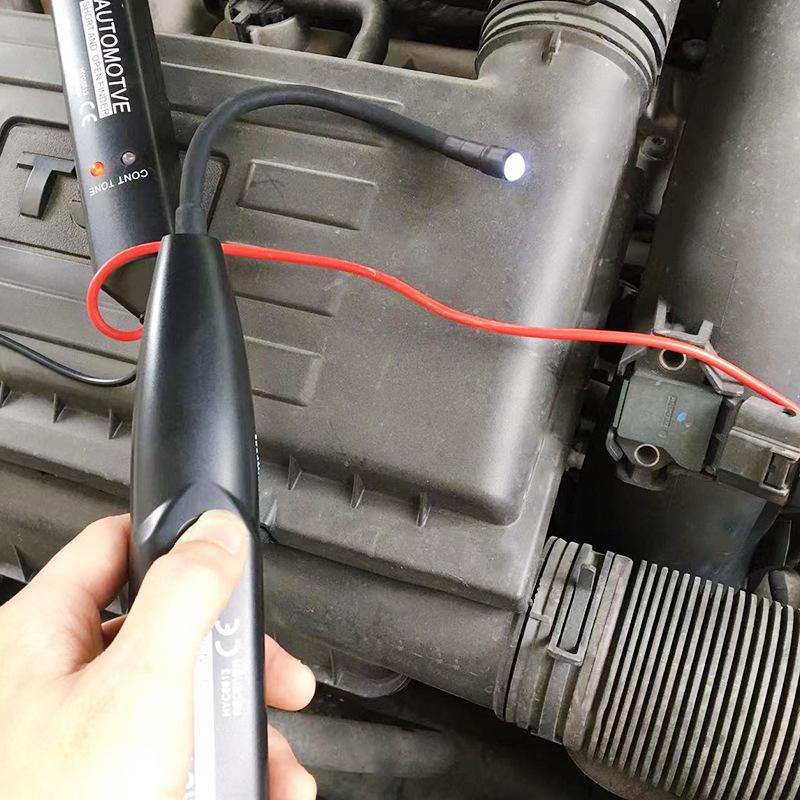

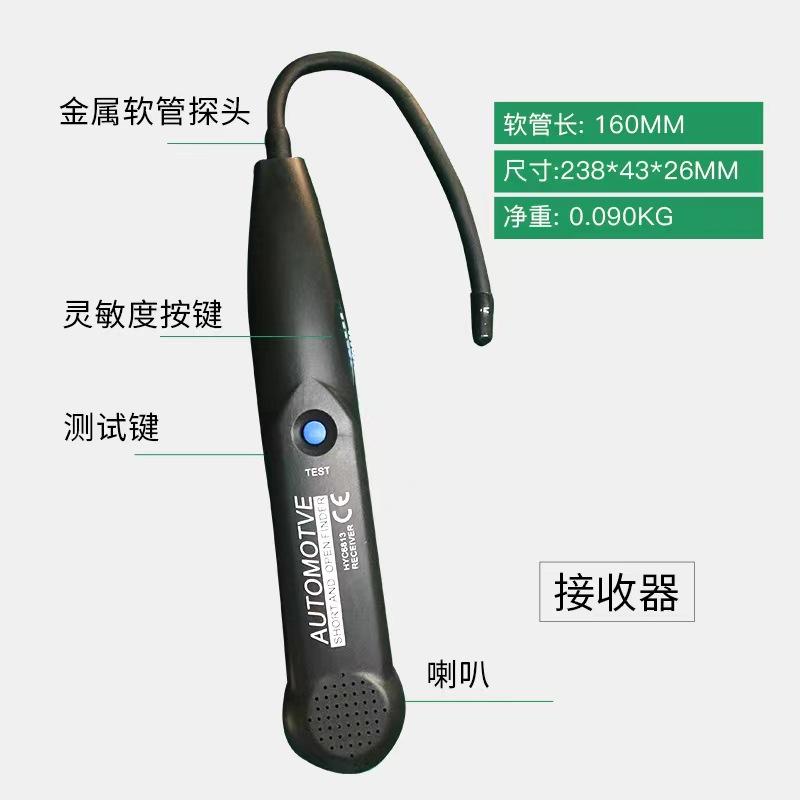

1, ligue o transmissor e o receptor e gire a chave do transmissor paraTOMposição de marcha, neste momento o transmissorTOMA luz indicadora pisca em vermelho. Ligue o receptor, gire o botão do receptor para a posição intermediária, pressione e segure o botão "Teste" e passe lentamente o receptor sobre os cabos, tubos, etc. Certifique-se de que o ponto de detecção do receptor esteja o mais próximo possível da vertical detecção acima e abaixo do cabo. Rastreie e verifique o cabo em diferentes locais, desde o ponto inicial do transmissor até a carga.(Peças, luzes, etc.)Mover. Observe a posição da sonda conforme descrito acima e continue esta etapa. Quando há um som uniforme, indica que o cabo está normal. Se o som diminuir ou parar, significa que a sonda passou por um cabo danificado, ou passou por uma ruptura, desconexão ou ponto de conexão danificado no circuito.(Este recurso é usado pelo transmissorTOMCoopere com o teste do receptor, adequado para testar quando as duas extremidades do circuito alvo não estão juntas)。
2, Se a detecção for difícil ou impossível captar qualquer sinal do receptor, gire o botão do receptor para ajustá-lo e verifique com a sonda na frente e atrás do local suspeito. O local onde o sinal de áudio para é o ponto de ruptura do cabo.
3Quando a inspeção for concluída, desconecte os cabos de teste e coloque a chave do transmissor de volta na posiçãoDESLIGADOengrenagem, solte o botão "teste" no receptor e a energia será desligada.
Encontre e identifique cabos:
1, ligue o transmissor e o receptor e gire a chave do transmissor paraTOMengrenagem, a luz indicadora pisca em vermelho, conecte o clipe vermelho do transmissor a uma extremidade do cabo a ser identificado e o clipe preto ao terra. Use a antena receptora do receptor para chegar perto do cabo alvo e pressione o botão "teste" para detectar todos os cabos suspeitos. Quando a sonda está próxima de um dos cabos, o som de áudio emitido pelo receptor é o mais alto, então este cabo é o cabo a ser encontrado. Para cabos bem enrolados,(Agrupamento, tubos, etc.), esses cabos precisam ser separados para facilitar a identificação dos cabos.
2, Use o transmissorTOMA função e o receptor trabalham juntos para conseguir o rastreamento do cabo. Conecte o fio condutor do transmissor ao par de cabos alvo ou conecte o clipe vermelho ao cabo alvo e o clipe preto ao terra e disque para o transmissor.TOMequipamento, coloque a antena receptora do receptor próxima à camada externa isolante do cabo alvo, e o sinal de áudio emitido pelo transmissor pode ser recebido, de modo a determinar a direção e continuidade do cabo.
Perceber:Não deve haver nenhum sinal AC ou DC no cabo no estado acima.
Use em ambientes barulhentos:
Ao verificar pontos de ruptura de cabos, rastrear cabos e identificar cabos em um ambiente barulhento, você pode usar35mmConecte fones de ouvido para ouvir e julgar.

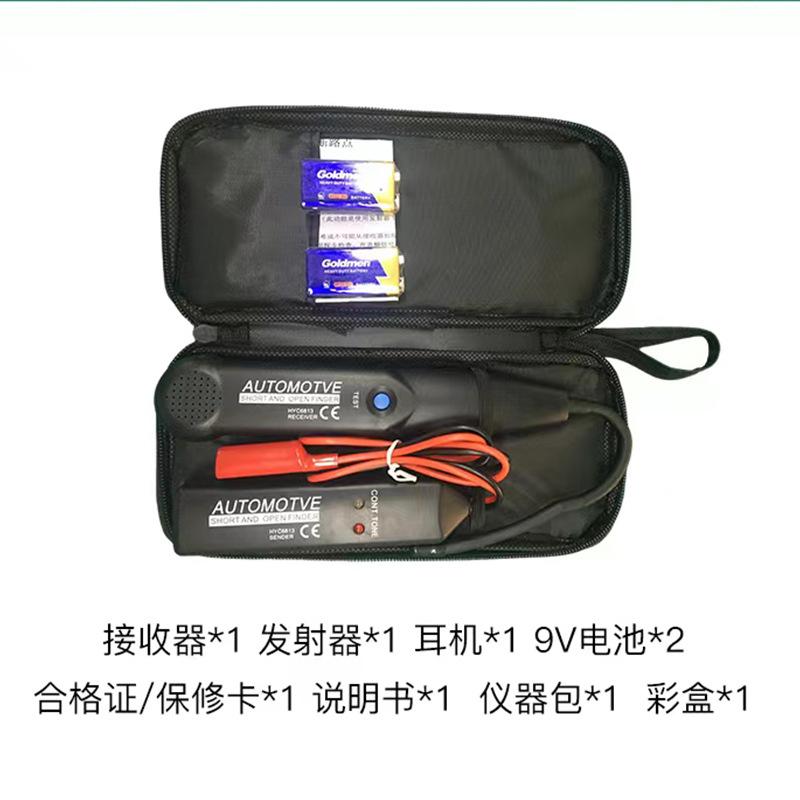

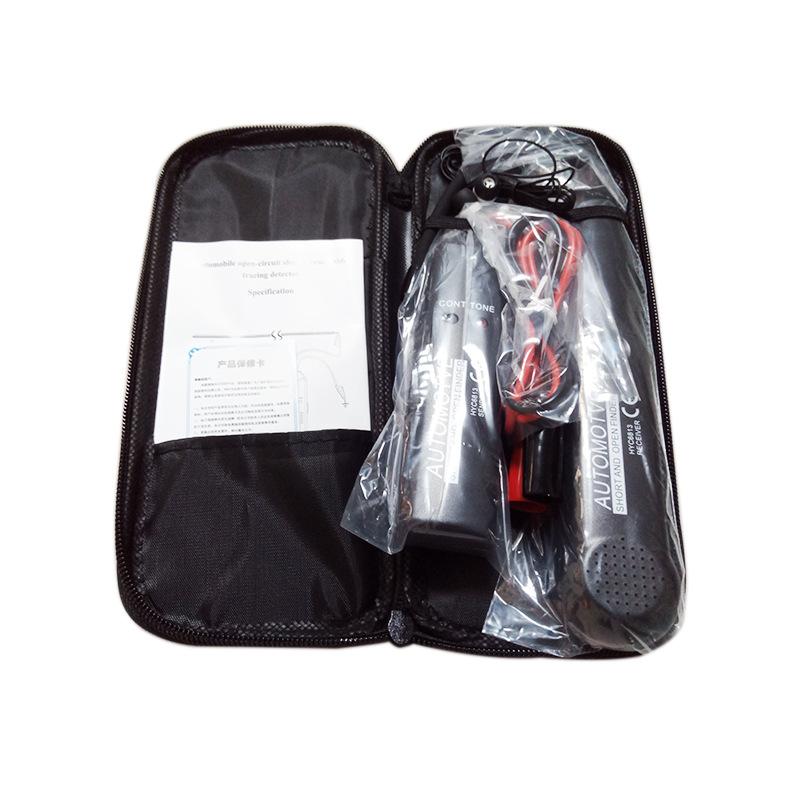

Quantidade de embalagem: 40 conjuntos/caixa
