Bomba de água de rega automática, módulo de irrigação automático, conjunto DIY, detecção de umidade do solo, bombeamento automático de água de rega
Produto experimental, sem devolução, sem compra, se você se importa
A bomba de água agora está na horizontal. Por favor, note que
Este conjunto é solto, você mesmo precisa conectá-lo e até mesmo soldar os fios. Existe um diagrama esquemático para o método de fiação específico. O preço do pacote é muito favorável! Observe que nenhum suporte técnico é fornecido, portanto, amigos com pouca habilidade prática devem ter cuidado ao comprar!
O kit inclui:
Módulo de relé 1 peça
Sonda de umidade do solo + módulo de comparação 1 peça
1 bomba d'água pequena
Caixa de bateria 1
Cabo de alimentação USB 1
Programas de silicone
50cm(O comprimento padrão do tubo de água é 50cm)Por favor, compre comprimento adicional se necessário
Linhas Dupont 10 (Ao conectar, você precisa descascar e torcer os fios. São fornecidos 10 fios, o que é suficiente para uso. Se você precisar deles, compre-os separadamente.)
Este produto não requer programação e não inclui microcontrolador, portanto, não nos obrigue a fornecer código.
Este produto não fornece fonte de alimentação, você pode usar um banco de energia (5V DC) como fonte de alimentação ou usar uma caixa de bateria AA de 4 células e instalar 4 baterias
1. Teste o módulo de relé: conecte o módulo de relé VCC a 5V, GND ao terra, IN ao GND, o relé saltará e IN ao solo, o relé se recuperará. Repita esse processo e você poderá ouvir o som de “clique” do relé;
2. Teste o módulo do sensor de umidade do solo: conecte a sonda do garfo e o módulo transmissor com dois fios Dupont, conecte o módulo transmissor VCC a 5V e GND ao terra. Assim que a energia é ligada, a luz vermelha de energia fica sempre acesa e a luz indicadora verde (azul) pisca fracamente uma vez; insira a sonda do garfo diretamente na água e a luz indicadora verde (azul) acende;
3. Conecte o fio vermelho da bomba d'água a 5V e o fio preto ao terra. A bomba d'água funcionará. Observe que o teste deve ser feito apenas por 1 segundo e não deve ser exposto ao ar por muito tempo.

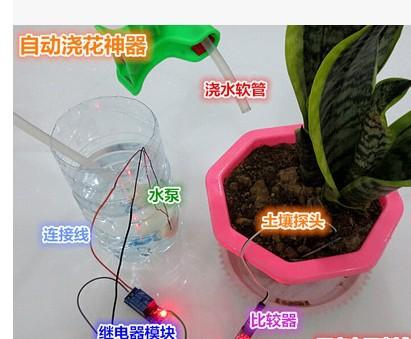

4. Monte conforme o diagrama.
Perceber:
1. Este produto pode ser soldado gratuitamente, mas você precisa descascar os fios, torcer os fios de cobre e protegê-los com fita preta;
2. A bomba d'água não pode funcionar no ar por muito tempo;
3. O sistema está conectado, ligado e a bomba d'água continua funcionando. Isso está correto porque a sonda não consegue detectar a umidade do ar, então a bomba d’água continua funcionando. Não haverá problema se estiver instalado corretamente no vaso.
